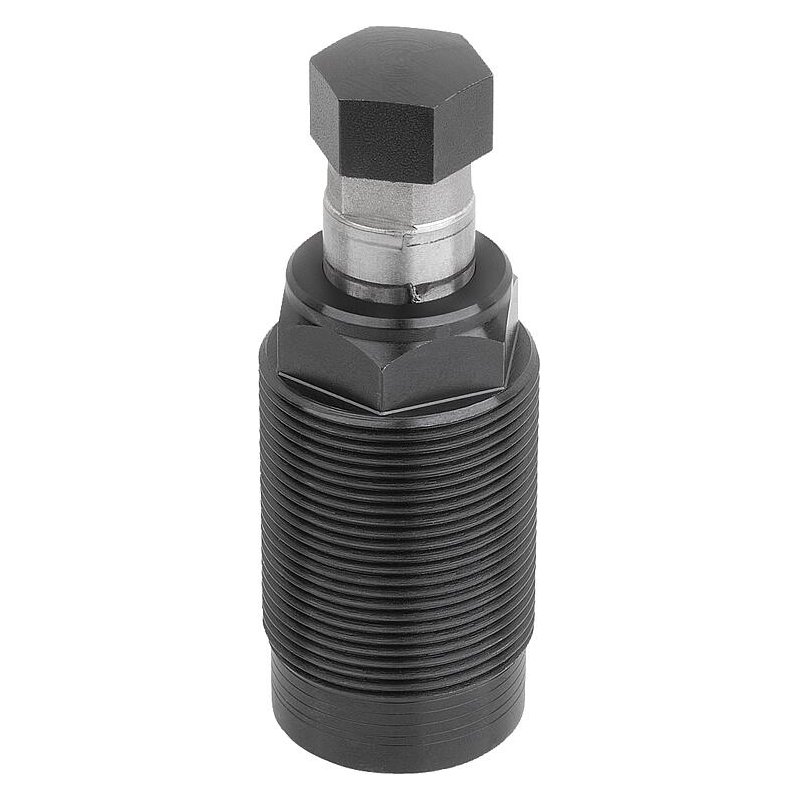

02341_A – Destek elemanları hidrolik vidalanabilir, form A, hidrolik ile yerleştirme

Açıklama

Ürün açıklaması:

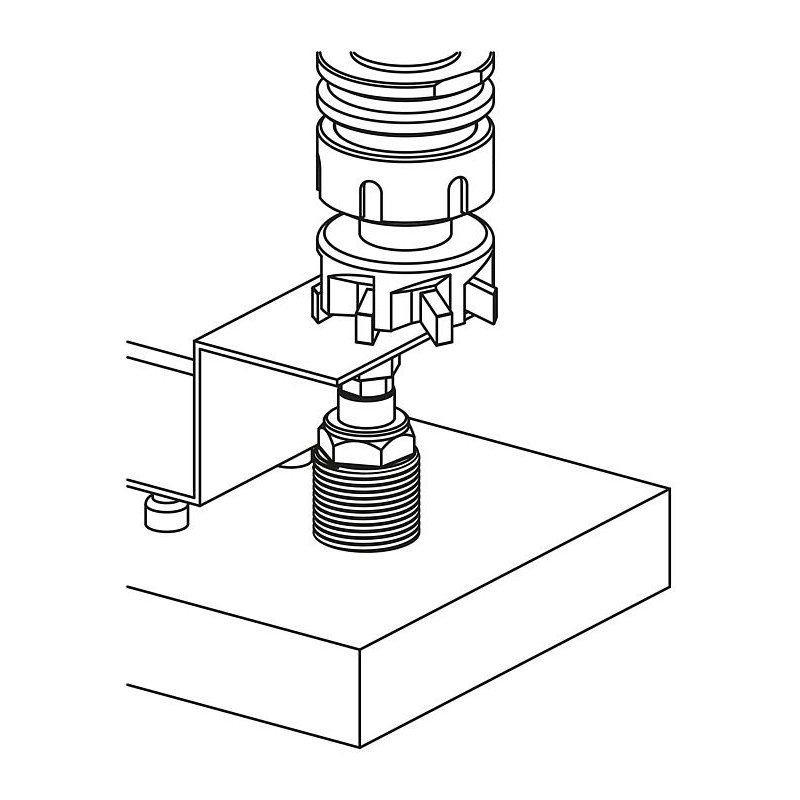

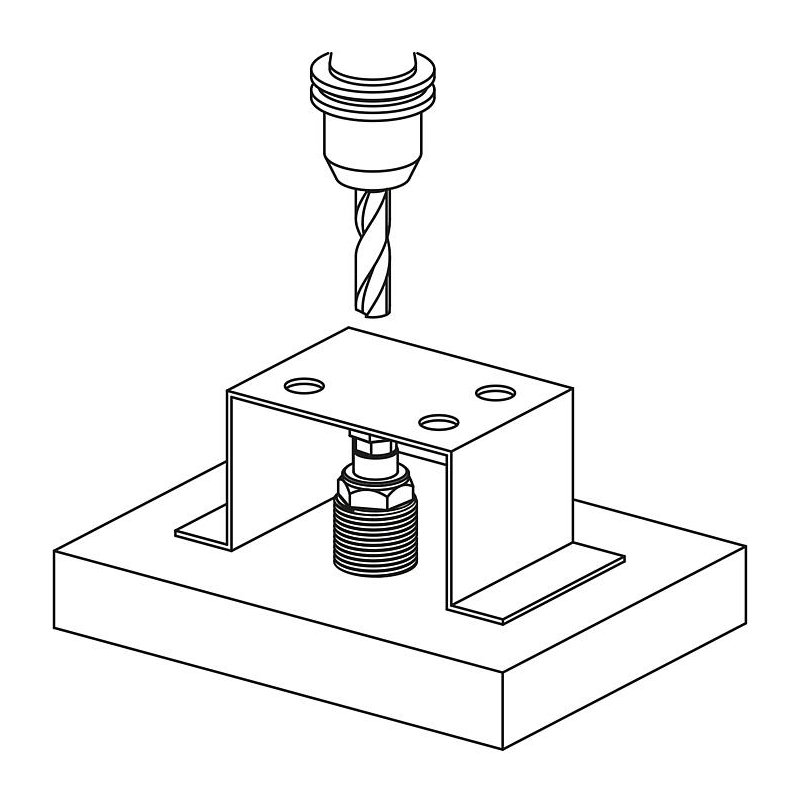

Destek elemanları, iş parçasının işlenmesi sırasında iş parçası üzerindeki titreşimleri ve çökmeleri önlemek için kullanılır. Vidalı destek elemanları yatay veya dikey olarak monte edilebilir. İki montaj seçeneği, sıkıştırma tertibatlarında yerden tasarruf sağlayan konumlandırmaya olanak tanır.
Hidrolik sıkıştırma, hidrolik gerdirme ile kombine edilebilir veya ayrı şekilde uygulanabilir.

Gövde ve piston: çelik.

Gövde: perdahlı.
Sertleştirilmiş piston.

Delikli kanallar.

– Maks. çalışma basıncı: 500 bar.

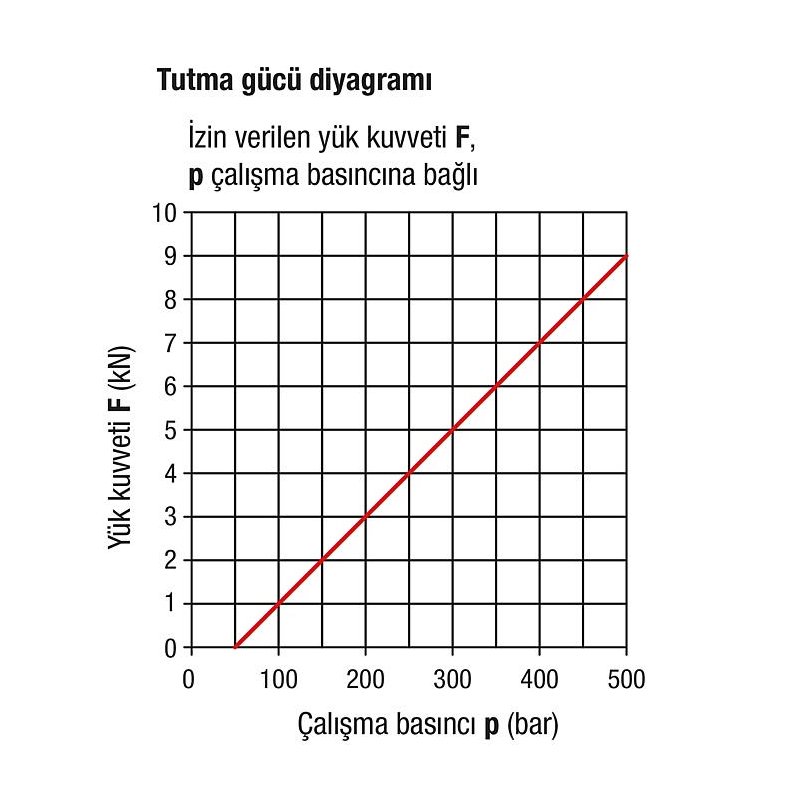

– 500 bar için izin verilen yük: 9 kN.
– Min. yağ basıncı: 100 bar.
– Maks. sıkma torku: 60 Nm.

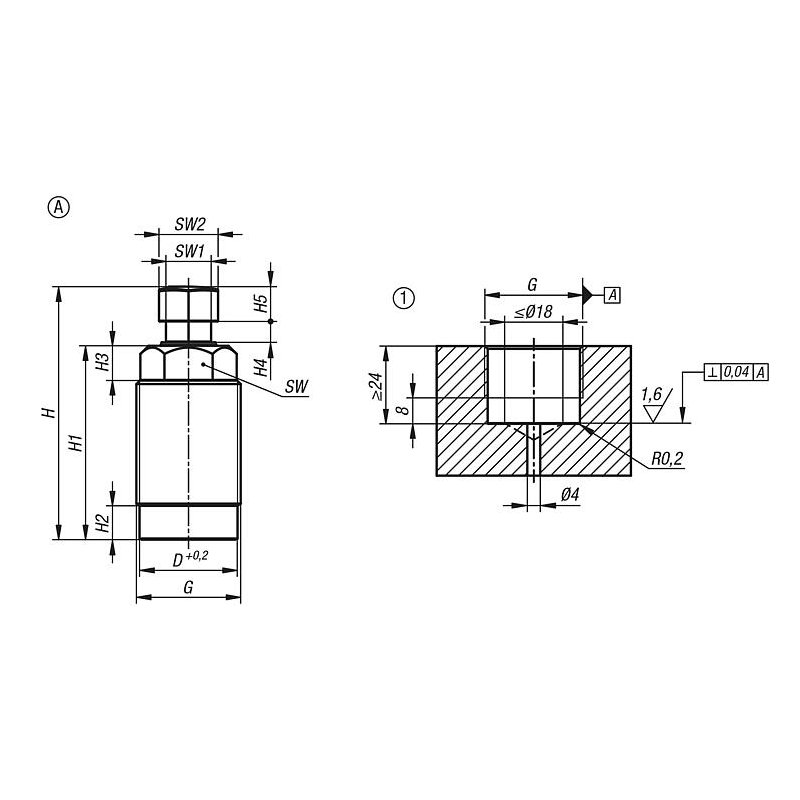

Bkz. montaj konturu.

– Entegre metal sıyırıcı.

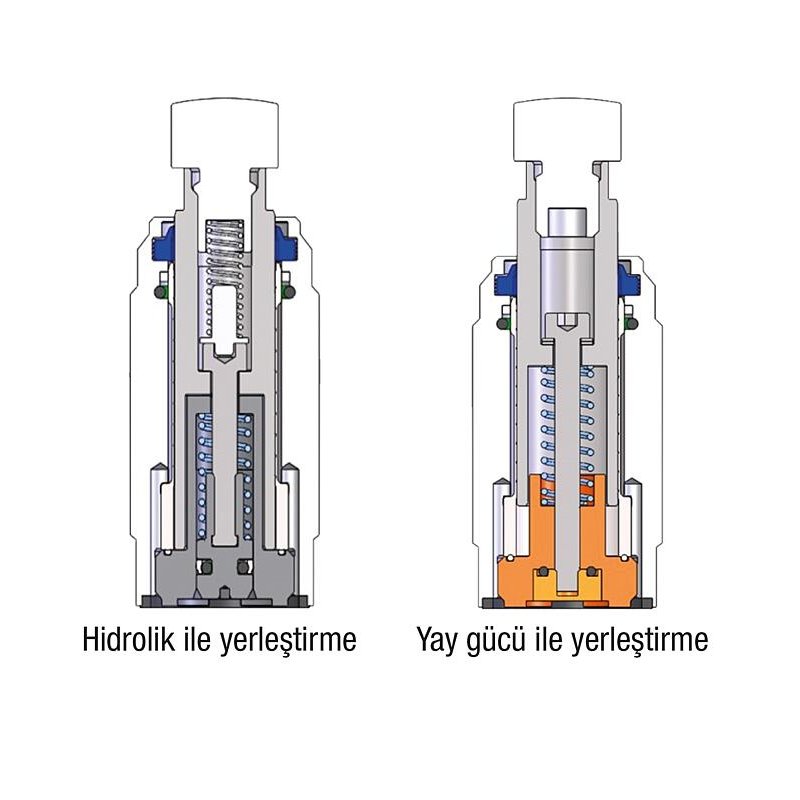

– Her zaman yay gücü ile yerleştirme.
– Küçük montaj ölçüleri.
– Yatay/dikey montaj imkanı.
– Gerdirme işlemi ile birlikte/ayrı sıkıştırma.
– Monte edilen Kantseal conta.

1 adet Kantseal conta dahildir.
