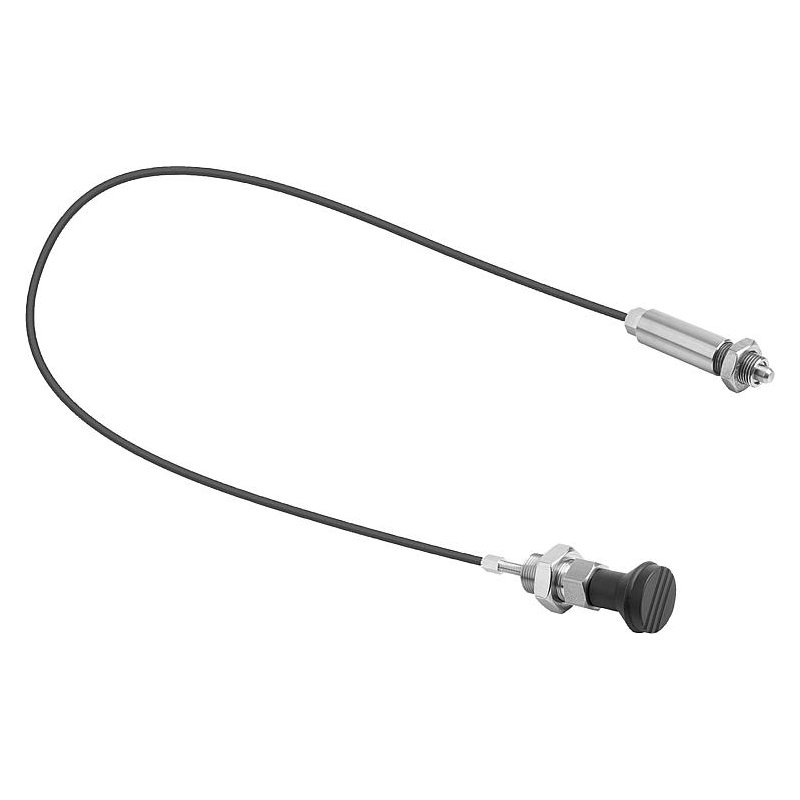

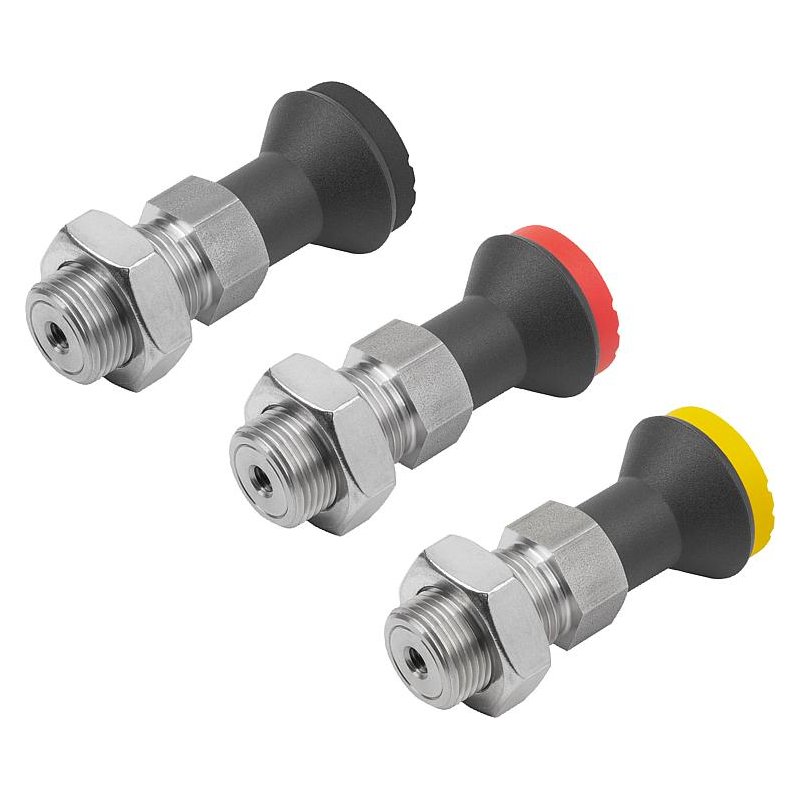

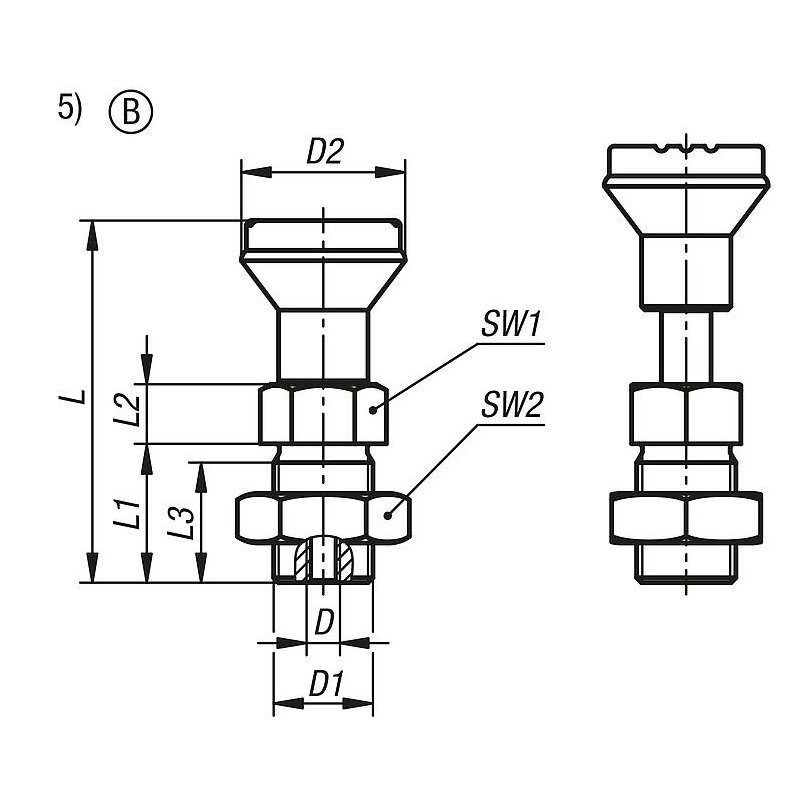

03096-10_BE – Uzaktan kumandalı, plastik mantar tutamaklı ve kontra somunlu indeksleme pistonları için etkinleştirme elemanları

Açıklama

Malzeme:

Kilitleme cıvatası:
Dişli manşon 1.4305.
Kilitleme pimi 1.4034.
Aktüatör elemanı 1.4305.
Termoplastik mantar tutamak
Tel halat $s14401denyapılmıştır..
İçi ve dışı plastik kaplamalı çelik tel çekme manşonu
Uç manşonları, ayar vidaları ve vida nipelleri pirinçten yapılmıştır.

Dişli kovan kaplamasız.
Kilitleme pimi sertleştirilmiş ve taşlanmış, yalın.
Bowden kablosu kılıfı siyah.
Mantar tutamak termoplastik siyah gri RAL7021.

Uzaktan tetiklemeli indeksleme pistonları ve tetikleme elemanı ayrıca sipariş edilmelidir.

Aktüatör elemanına alternatif olarak, münferit bir aktüatör elemanını sisteme entegre etmek için ekteki vidalı nipel (Ø5 x 7 mm) kullanılabilir.
Bowden kablonun farklı uzunluk varyantları mevcuttur.
İlgili uygulamada ayar hassasiyetini sağlamak için bowden kablosu montaj sırasında ilgili biçimde kısaltılabilir.
Bir korozyon koruması uygun bir malzeme seçimi ve kaplamalarla elde edilir. Çelik halat veya bowden kablosu kılıfı gerekirse kolayca değiştirilebilir.
Bowden kablolarının montajında aşağıdaki noktalar dikkate alınmalıdır:
Serbest halat ucunun uzunluğu döşeme açısı, bükme yarıçapı ve yük faktörleri nedeniyle değişebilir. Bu nedenle karşı yatağın (çekme kılıfı) uzunluğu, bowden kablosu döşendikten sonra birlikte verilen ayar vidası yardımıyla uyarlanmalıdır. Aynı zamanda ayar vidası ile bowden kablosu sisteminin ön gerilimi ayarlanır.
Döşeme sırasında özellikle asgari bükme yarıçapının, bu durumda R = 65 mm, altına inilmemesine dikkat edilmelidir. Dar yarıçap yüksek aşınmaya ve yüksek sürtünmeye yol açabilir.
Montaj sırasında kısa süreliğine de olsa asgari bükme yarıçapının altına inilmemelidir, aksi takdirde çekme kılıfında hasar meydana gelir. Kılıf ayrıca baskı kuvvetlerinin karşılanması için tasarlanmıştır. Çok fazla çekilirse iç taraftaki spiral esnetilir ve kalıcı hasar verilir.

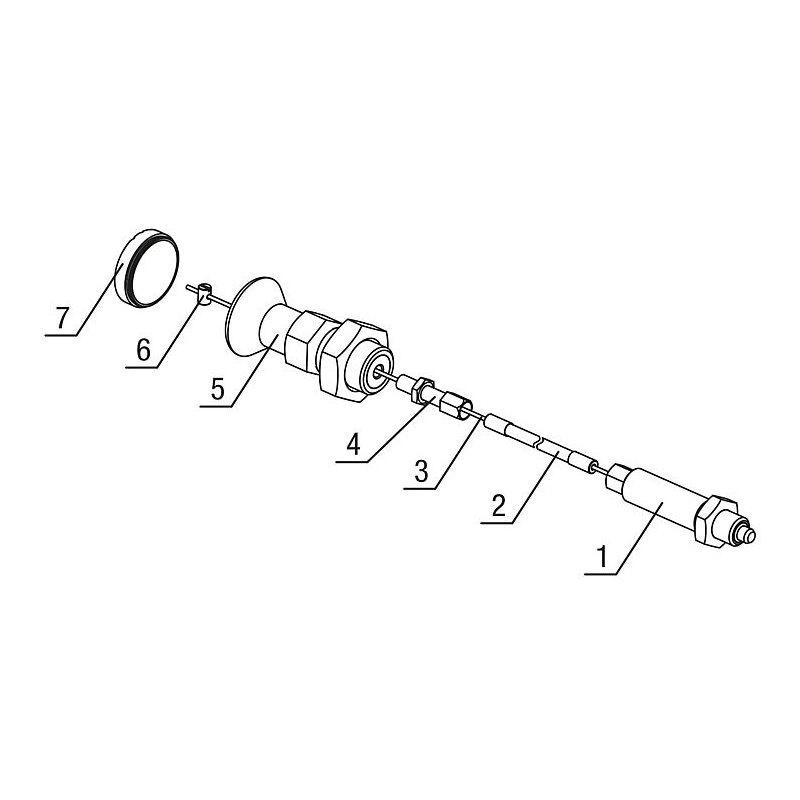

Özel modeller.

Altıgen somunlar 07212.
Tutucu parçalar 03099.
Mesafe halkaları 03089.
Konumlandırma burçları 03099-50.
Etkinleştirme elemanı 03096-10-12420.
Kumanda telleri 03096-14.
Halatlar 03096-15.
Tel kılıfları 03096-20.
Uç kovanları 03096-25.
Ayar vidaları 03096-30.
Vidalı nipeller 03096-35.

Tetikleme elemanı, plastik kapaklı.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Bu ürünün adı aynı zamanda Index pistonu, İndeksleme pimi, Yaylı kilitleme pimi, Konumlandırma pimi, Kilitleme pimi, Yaylı pim, Çekmeli pim, Tespit pimi, Yaylı kilit gibi isimler olmaktadır.
