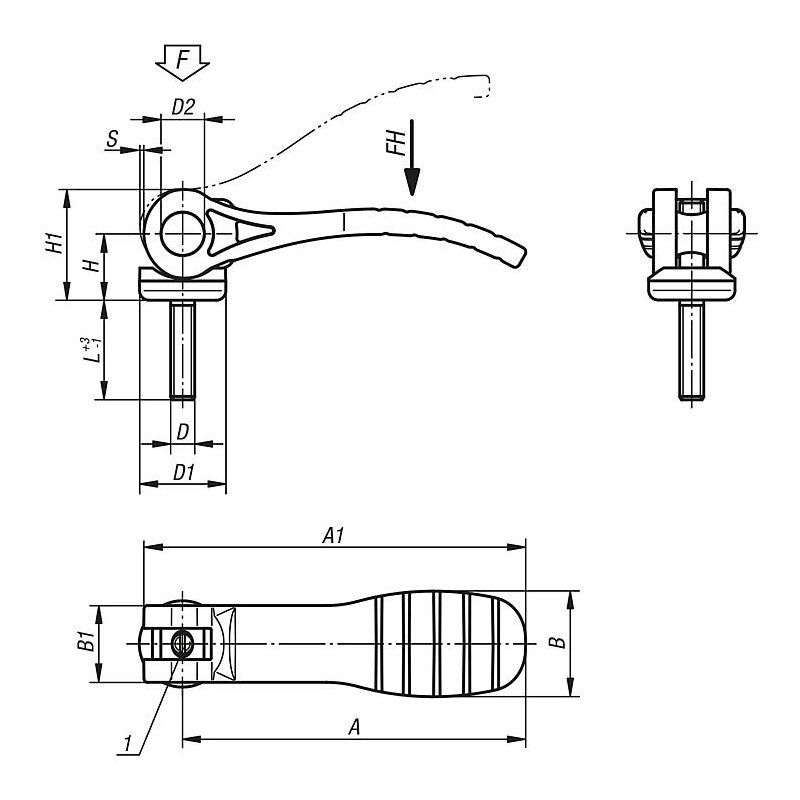

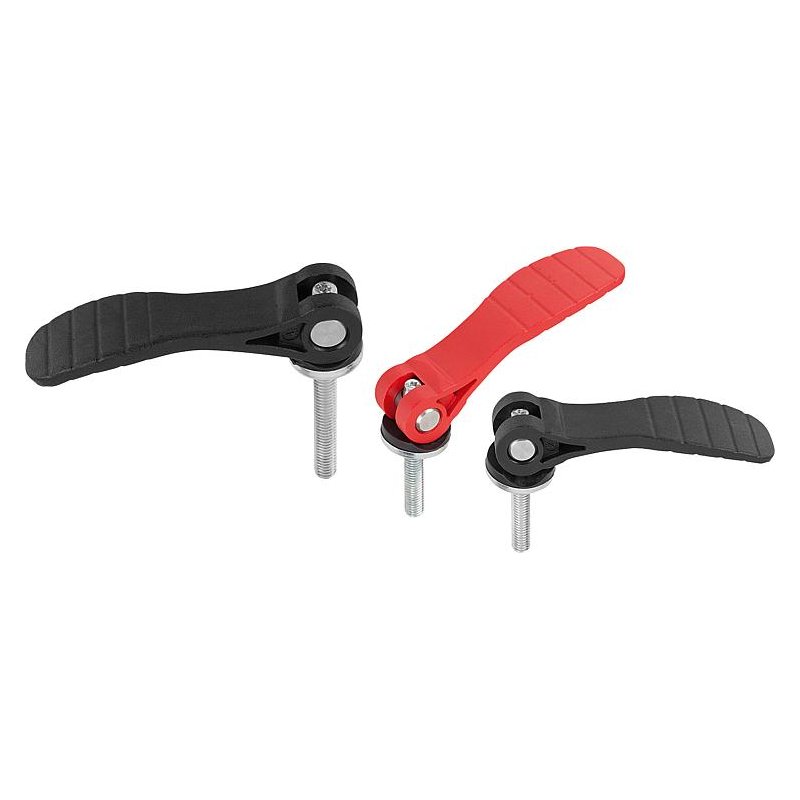

04233 inch – Dış dişli plastik ayarlanabilir eksantrik kamlı kenetleme kolu, plastik-metal baskı pulu ve saplama cıvatası çelik veya paslanmaz çelik – inch

Açıklama

Malzeme:

Tutamak kolu ve baskı pulu: Plastik PA 66, cam elyaf takviyeli.
Aks pimi: Paslanmaz çelik 1.4305.
Pimli cıvata ve pul: Çelik, mukavemet sınıfı 5.8 veya paslanmaz çelik 1.4305.

Tutamak kolu siyah veya trafik kırmızısı RAL3020.
Baskı pulu siyah.
Aks pimi kaplamasız.
Pimli cıvata ve pul mavi pasifleştirilmiş veya paslanmaz çelik kaplamasız.

Ayarlanabilir eksantrik kamlı kenetleme kolları, gerdirme kolunun bağlama eksenine olan konumu sadece belirli bir pozisyona izin verdiğinde kullanılır (çarpma dairesi). Pimli cıvatada bulunan ince dişli üzerinden gerdirme kolunun tam konumu, bir tornavida yardımıyla ayarlanır.
Plastikler, yük altında yavaşlama (retardasyon) özelliğine sahiptir ve bu da sıkıştırma kuvvetinin azalmasına neden olabilir.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
