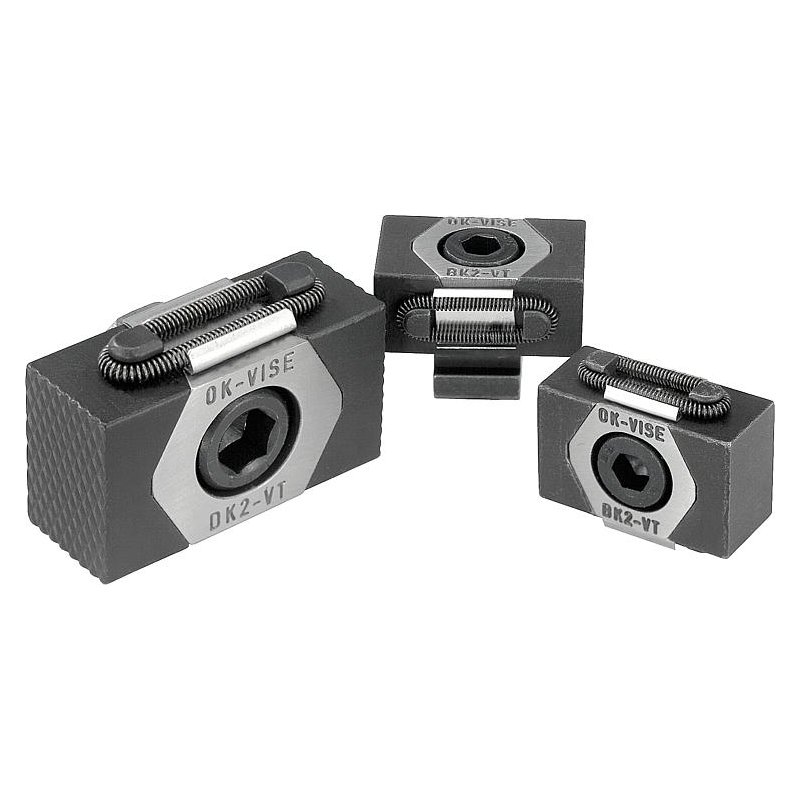

04526 – İşleme paylı, taşlanmış veya tırtıklı kama yüzeyli çelik kama kelepçeleri

Açıklama

Malzeme:

Ana gövde: Takım çeliği.
Germe segmentleri: Takım çeliği (30 HRC).

Ana gövde: Sertleştirilmiş.
Germe segmentleri: Perdahlı.
Kama yüzeyleri: Taşlanmış.

Kama gerdiricilerin öne çıkan özelliği, 04526-08 modeli için sıkıştırma çenesi başına 3 mm ve 04526-12 ile 04526-16 modelleri için sıkıştırma çenesi başına 5 mm olan işleme ekidir.

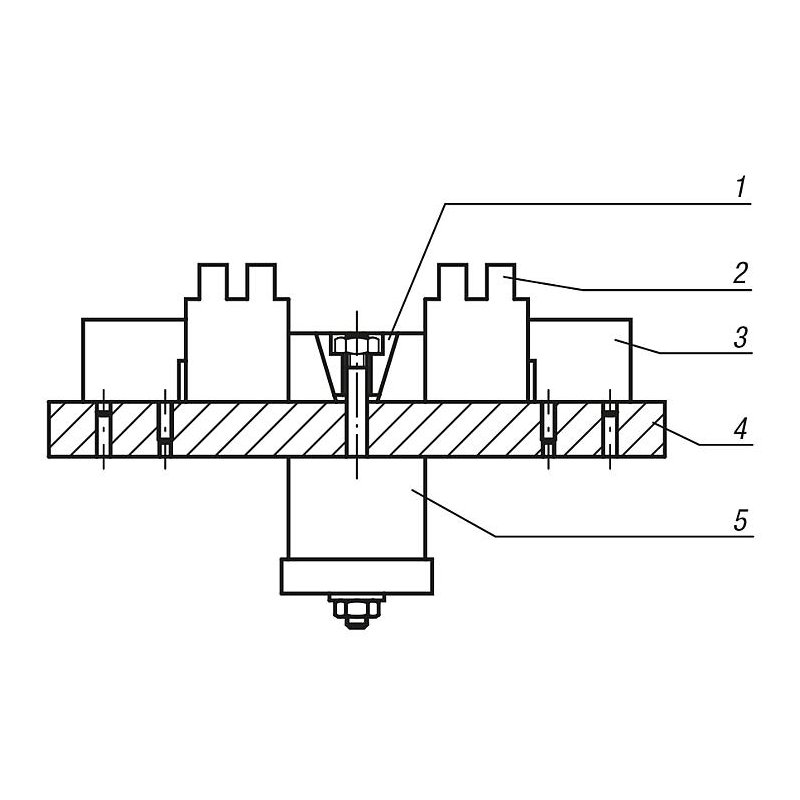

Bu ek uzunluk, iş parçası geometrisine uyarlanmış olan formların hazırlanmasını sağlar (bkz. Resim).
04526-08 ve 04526-0810 model sıkıştırma çeneleri, tırtıllı değildir.
Açılmış olan uzun delik üzerinden kama gerdiriciler kaydırılabilir.
Sipariş numarasında kaydırma mesafesi:
04526-08 = ±0,5 mm
04526-12 = ±1,0 mm
04526-16 = ±1,5 mm

İşlenmiş formlu veya başka sertliğe sahip germe segmentleri.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
