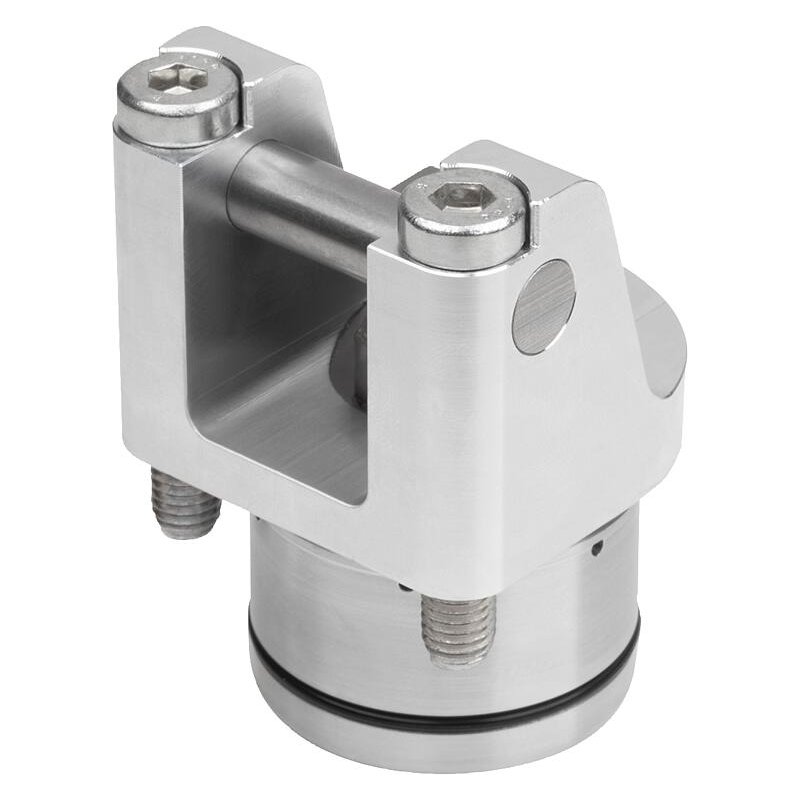

04624-19 – Döner kollu sıkıştırıcı, pnömatik, çift etkili

Açıklama

Ürün açıklaması:

Döner kollu sıkıştırıcılar, sınırlı alana sahip sıkıştırma tertibatları için idealdir. Döner kollu sıkıştırıcılar kompakt yapıları sayesinde az yer kaplayan sıkıştırma tertibatlarında çeşitli şekillerde kullanılabilir ve böylece genellikle esnek çözümler sağlar.

Gövde alüminyum.
Piston: Çelik.

Sertleştirilmiş piston.

Döner kollu sıkıştırıcıda, gerdirme kolu piston koluna bağlıdır. Döner kollu sıkıştırıcılar için hava beslemesi delikli kanallar üzerinden yapılır.
Gerdirme kolu düz bir strokla iş parçasına doğru hareket eder ve sıkıştırır. Serbest bırakma sırasında gerdirme kolu, iş parçasının çarpışma olmadan yukarı doğru çıkarılabileceği kadar geri çekilir. Döner kollu sıkıştırıcının tek stroku, gerdirme kolu seçimine bağlıdır.
Sıkıştırma elemanları düzenli olarak kirlenme açısından kontrol edilmeli ve gerekirse temizlenmelidir.

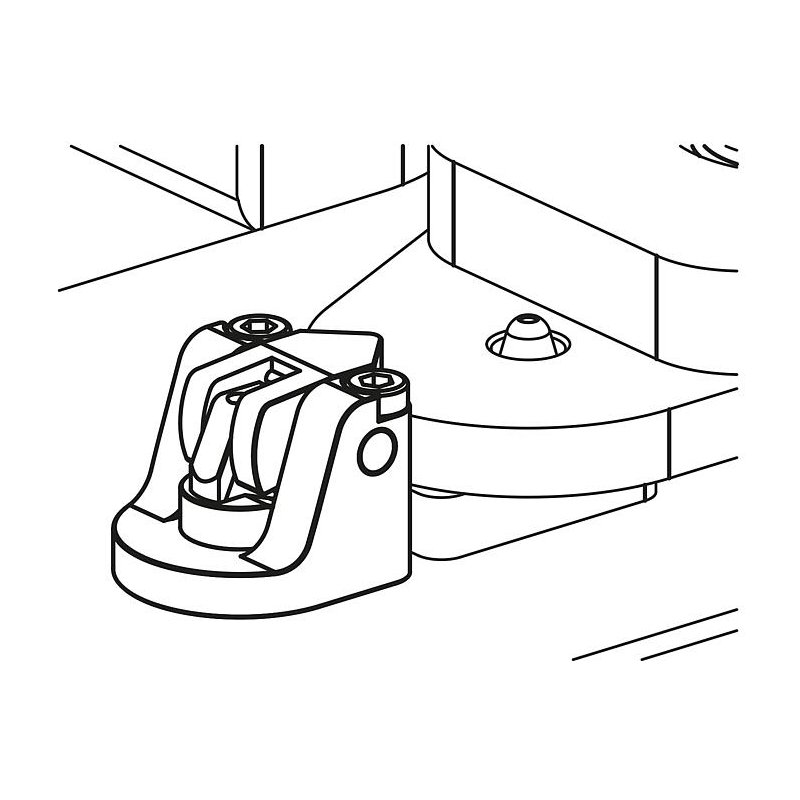

Montaj konumu nedeniyle döner kollu sıkıştırıcıdaki gerdirme kolunun dönme alanında talaş yuvalarının oluşmaması sağlanmalıdır.
Döner kollu sıkıştırıcının flanş yüzeyi, montaj sırasında iş parçasının yüksekliğine göre ayarlanmalı ve sıkıştırma noktasının yatay konumlandırılması mümkün olmalıdır.
Döner kollu sıkıştırıcının doğru konumlandırılmasıyla, kısa gerdirme koluna rağmen iş parçası toleransları en iyi şekilde dengelenebilir.
Döner kollu sıkıştırıcılar ile büyük kuvvetler oluşturulabilir. İş parçalarının ve sıkıştırma tertibatlarının bu yükler için tasarlandığından emin olunmalıdır.

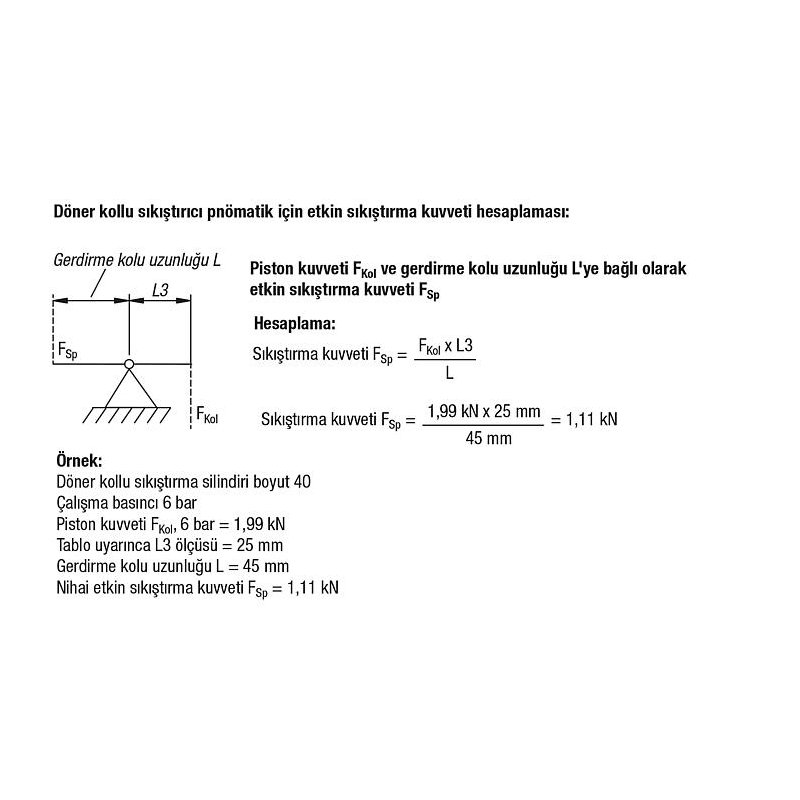

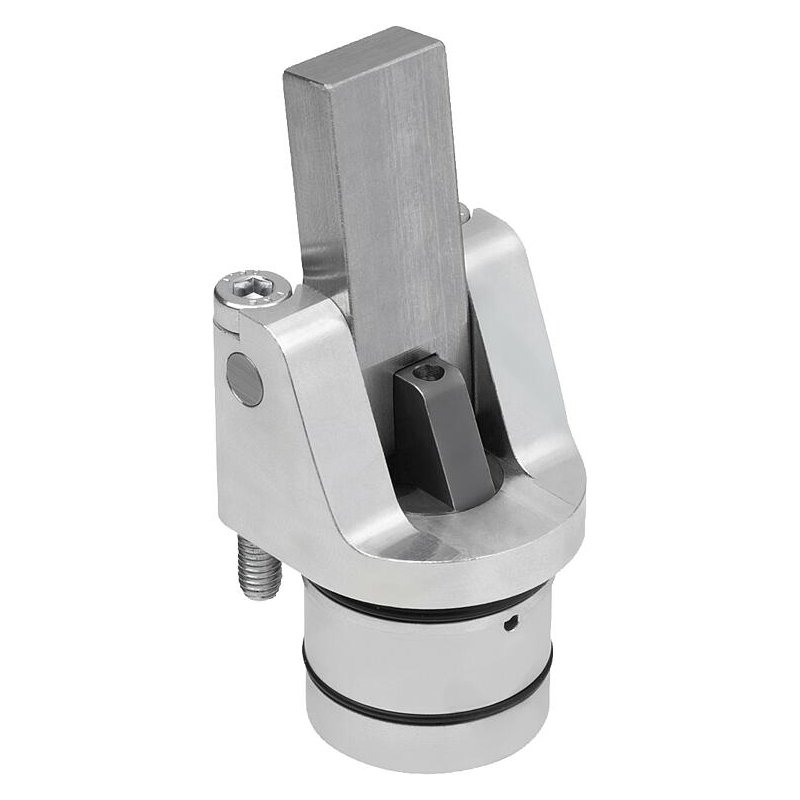

Döner kollu sıkıştırıcılar, ayrı gerdirme kolları ile donatılabilir. Bir döner kollu sıkıştırıcının sıkıştırma kuvveti, gerdirme kolu uzunluğuna bağlıdır.
Döner kollu sıkıştırıcı için gerdirme kolları teslimat kapsamına dahil değildir.
Güvenlik talimatlarını dikkate alın.

Delikli kanallar.

Maks. çalışma basıncı: 6 bar.

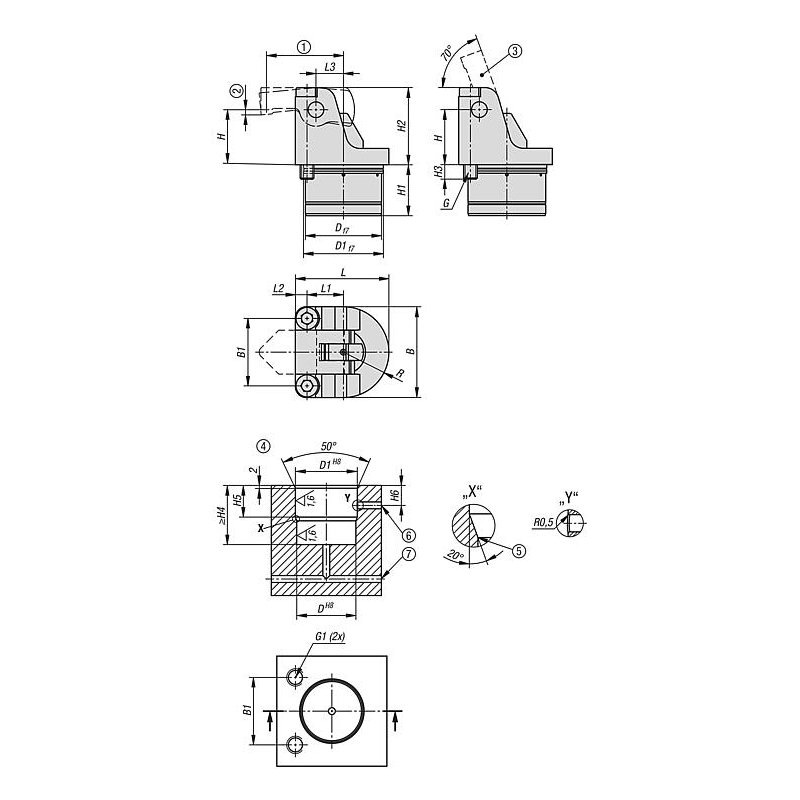

Bkz. montaj konturu.

– Sıkıştırma sırasında enine kuvvet oluşmaz.
– Küçük montaj ölçüleri.
– Çok yönlü gerdirme kolu seçimi.
– İş parçasına çarpmadan erişim.
– Hatsız basınçlı hava beslemesi.

Daha büyük piston çapları ve stroklarının yanı sıra pozisyon kontrollü.

04624-30 döner kollu sıkıştırıcı için gerdirme kolu.

4 adet silindir başlı cıvata DIN EN ISO 4762 sağlamlık sınıfı 8.8 dahildir.
