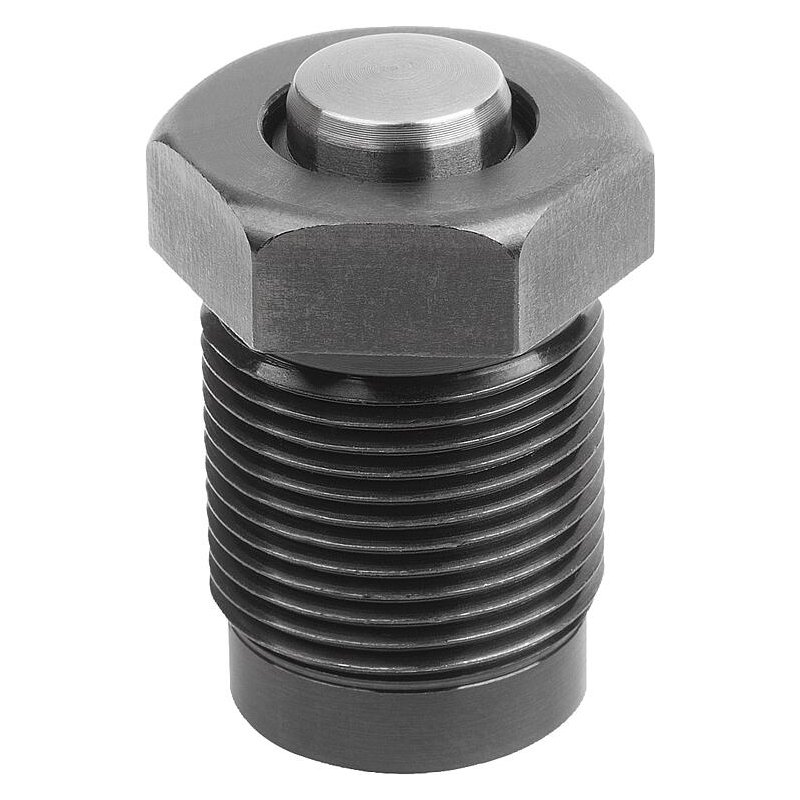

04624-70_C – Vidalı silindir hidrolik, yay dönüşlü tek kat etkili, form C

Açıklama

Ürün açıklaması:

Yay geri dönüşlü tek etkili vidalı silindirler kompakt tasarımlıdır ve bu nedenle genellikle sıkıştırma silindirleri olarak kullanılır. Ayrıca birbirlerine çok yakın mesafelerde konumlandırılabilir. Vidalı silindirler, iç strok sınırlaması nedeniyle bir karşı sıkıştırma yüzeyi olmadan çalıştırılabilir. Standart olarak takılan çift sıyırıcı dinamik sızıntıyı önler ve böylece vidalı silindirlerin hizmet ömrünü uzatır. Piston, entegre bir yay ile ana konuma sıfırlanır.

Gövde ve piston: çelik.
NBR conta.

Gövde: perdahlı.
Sertleştirilmiş piston.

Vidalı silindirler hem sıkıştırılmış hem de sıkıştırılmamı durumda maksimum yüklere dayanabilir.
Montaj sırasında contaların hasar görmesini önlemek için, giriş pahlarının ve yağ beslemesi için çapraz deliklerin iyi yuvarlatılmış olduğundan emin olun.
Vidalı deliğin alt kısmındaki bir sızdırmazlık halkası vidalı silindiri sızdırmaz hale getirir.
Piston tasarımı nedeniyle kol boşluğunun havalandırılması gerekmez.
Vidalı silindirler agresif kesme ve soğutma maddelerinden korunmalıdır.
Form B baskı parçaları teslimat kapsamına dahil değildir.
Güvenlik talimatlarını dikkate alın.

Delikli kanallar.

Maks. çalışma basıncı: 400 bar.

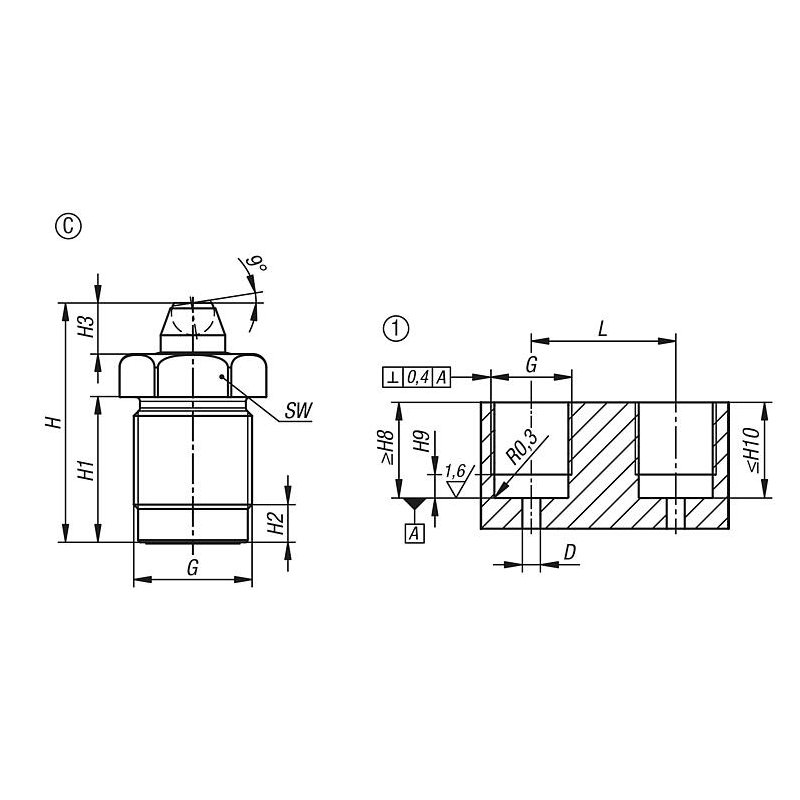

Bkz. montaj konturu.

– Entegre metal sıyırıcı.
– Küçük montaj ölçüleri.
– Karşı sıkıştırma yüzeyi olmadan kullanılabilir.
– İçeri sürülmüş konumda yükler mümkündür.
– Hatsız basınçlı hava beslemesi.
