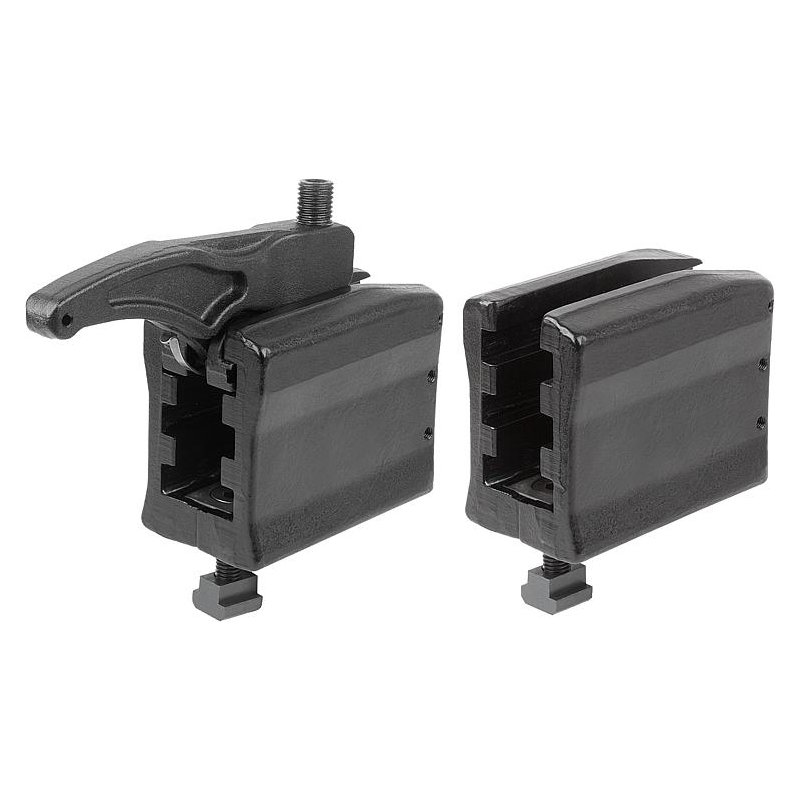

04629-10 – Kuvvetli sıkıştırıcı 3 kademeli

Açıklama

Malzeme:

Islah çeliği.

dövme, siyah galvaniz kaplama.

Ayar cıvatası kullanılarak sıkıştırma kolunun yüksekliği kademesiz şekilde ayarlanır ve iş parçası sıkıştırılır.

1. Taşıyıcı elemanı takım tablasının üzerine konumlandırın ve öngörülen sıkma torkuyla sabitleyin.
2. Sıkıştırma kolunu gerekli pozisyona getirin.
3. Ayar vidasını sıkarak iş parçası gerdirilir.

– 22–49 kN gibi çok yüksek sıkıştırma kuvvetine sahiptir.
– Parçalar kolay monte edilir.
– Hızlı ve kolay şekilde sıkıştırma yapılır.
– Yüksekliği ve uzunluğı kademesiz olarak ayarlanabilir.
– 14–28 mm T kanallarda ve M12, M16, M20 ızgara sistemlerinde kullanılır.
– Düz ve tırtıllı tip baskı parçası mevcuttur.

04630 yükseltme elemanı
04631 Baskı parçaları

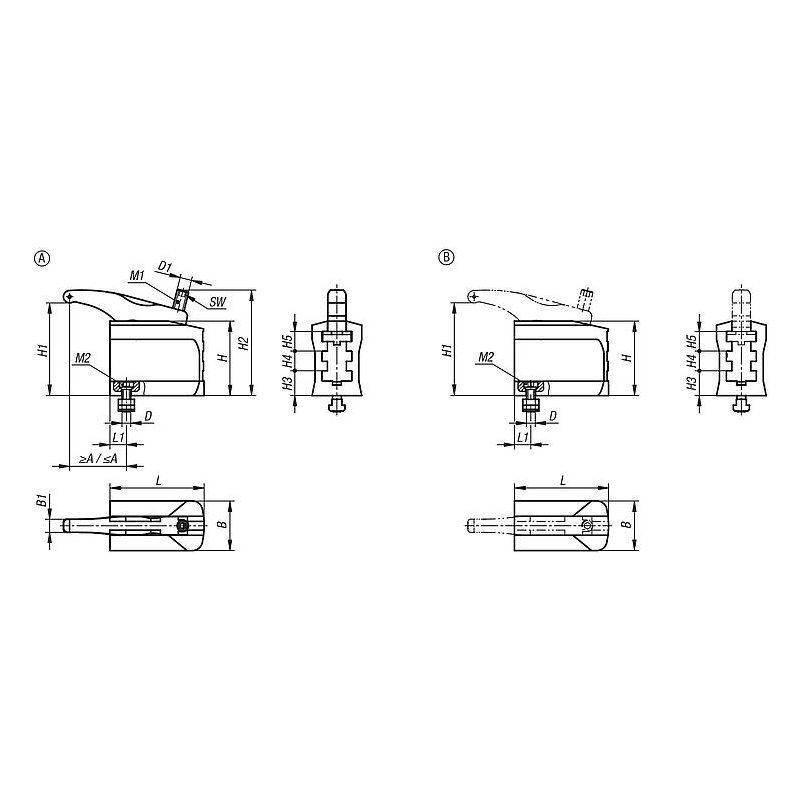

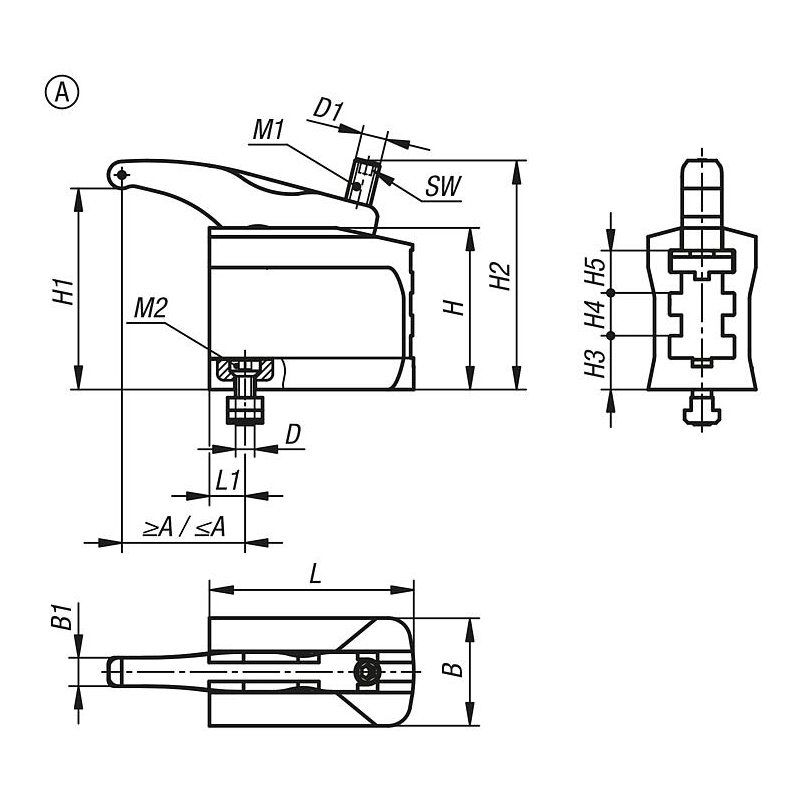

Form A:
– Bağlama ünitesi
– 3 kademeli taşıyıcı eleman
– Sabitleme seti

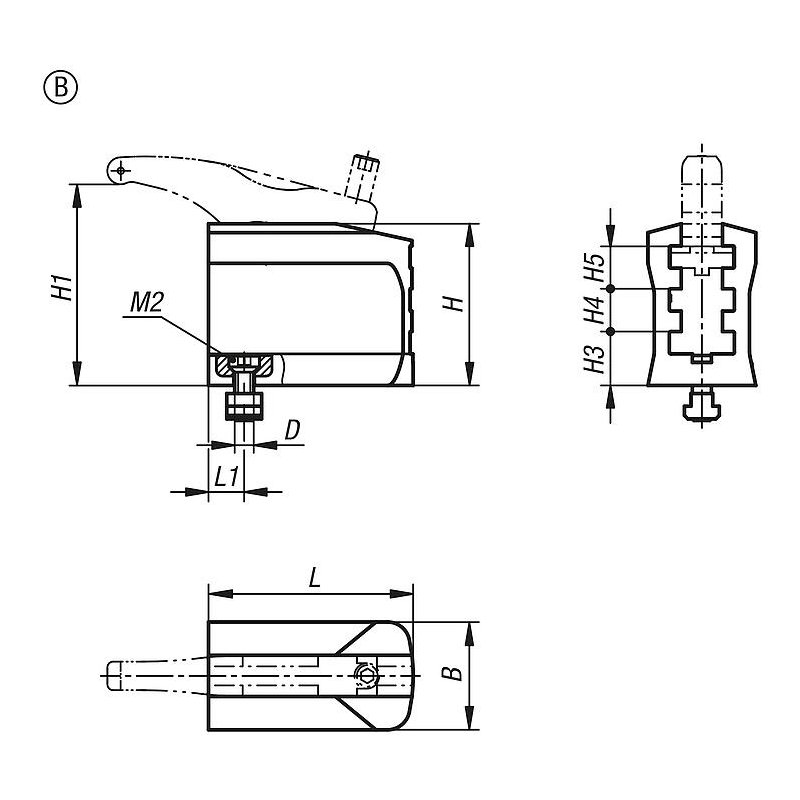

Form B:
– 3 kademeli taşıyıcı eleman
– Sabitleme seti
