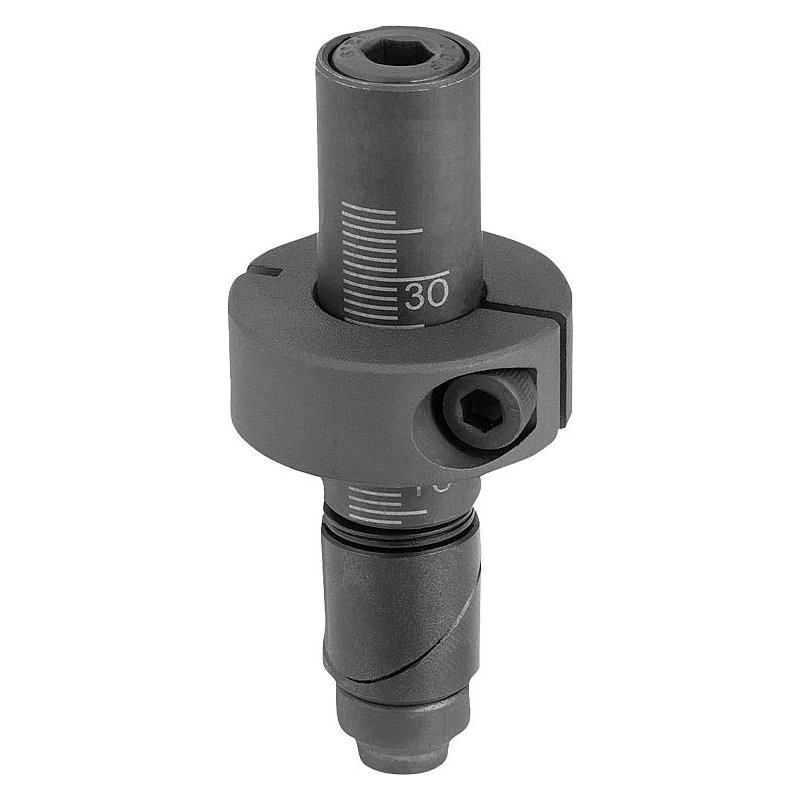

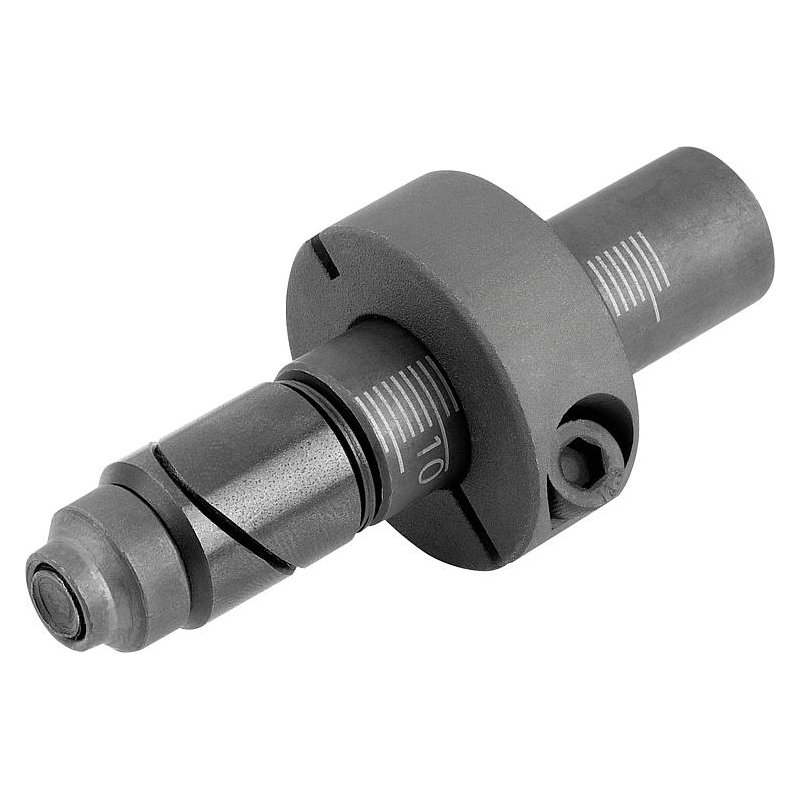

04753_A – Sıkıştırma pimi çelik, Form A

Açıklama

Malzeme:

Merkezleme pimi ve sıkıştırma kamaları çelik 1.0715.
Sıkıştırma bileziği çelik.

Merkezleme pimi ve sıkıştırma bileziği fosfatlı.
Sıkıştırma kamaları karartılmış.
Ölçü kadranı lazerli.

Cıvatayı sıkarken her iki sıkıştırma kaması deliğe sıkıştırılır. Kademesiz ayarlanabilir sıkıştırma bileziği üzerinden farklı kalınlığa sahip bir veya birden fazla mesnet elemanı güvenli sabitlenebilir.

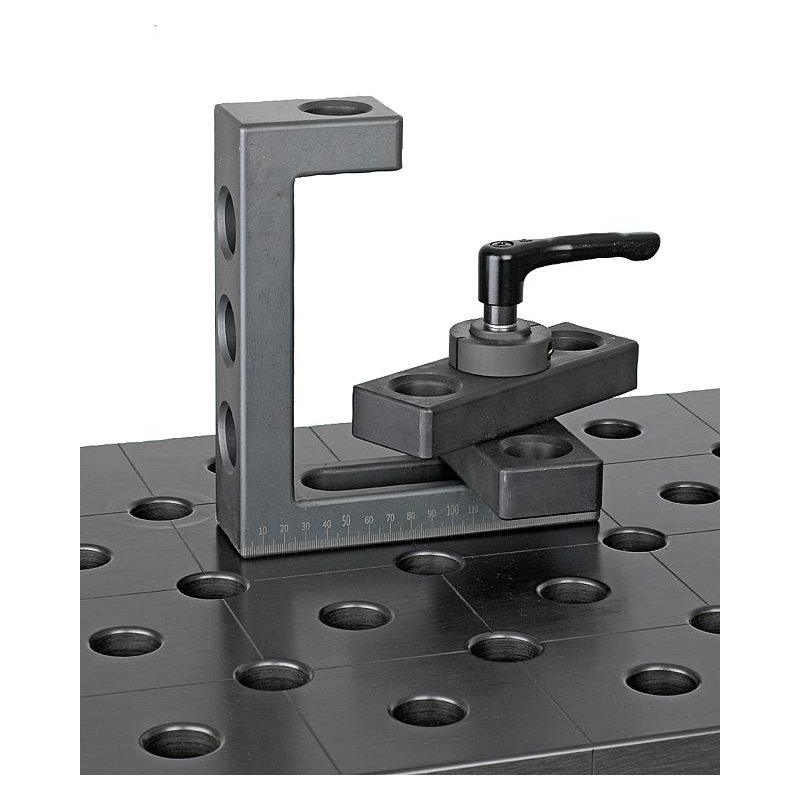

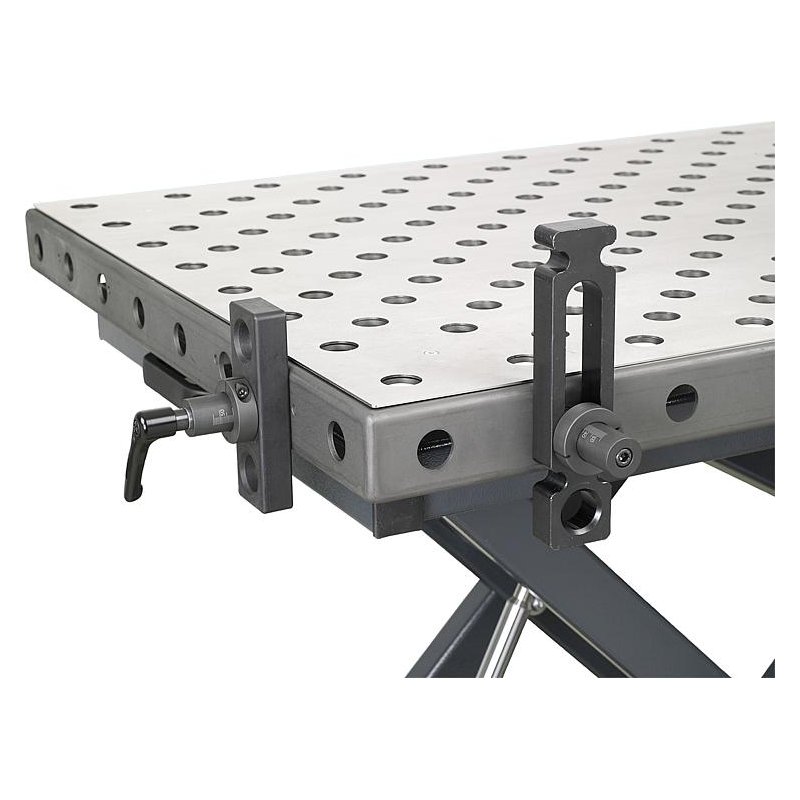

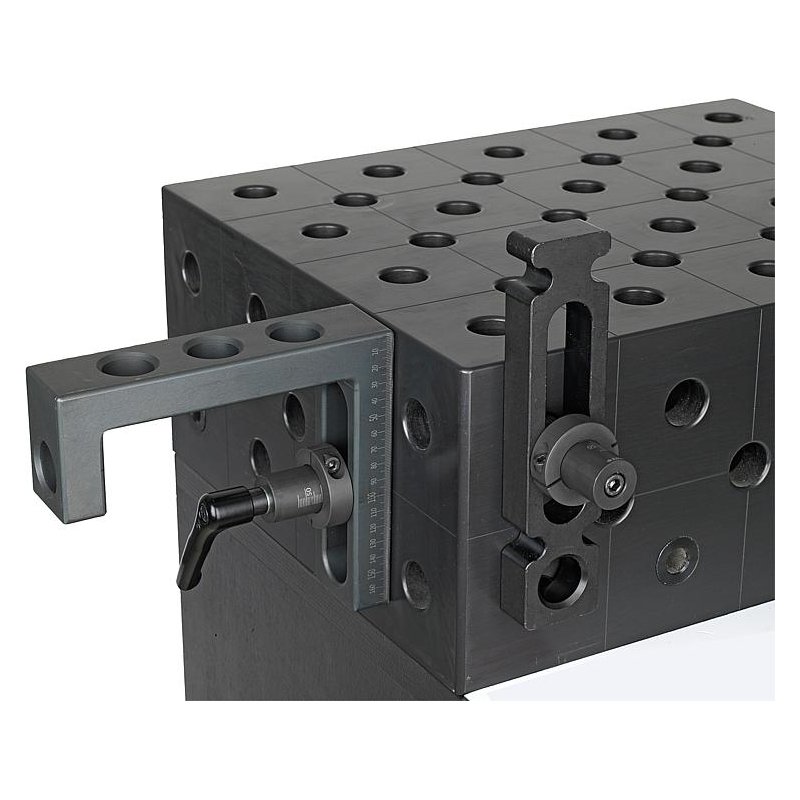

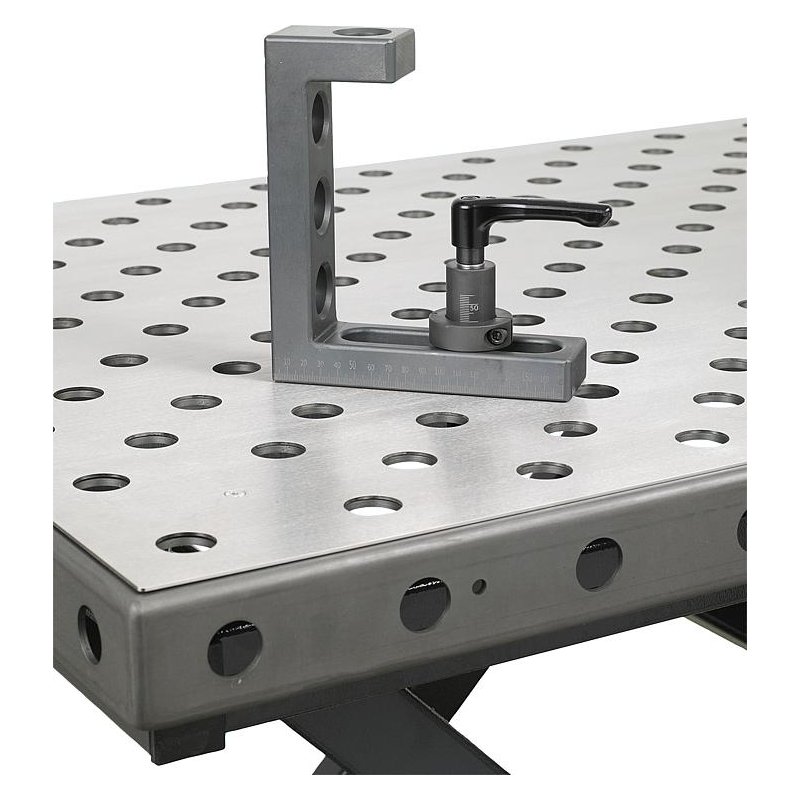

Sıkıştırma pimleri, farklı malzeme kalınlıklarına sahip yaygın kullanılan mesnet elemanlarını, Ø 16 mm veya 28 mm olan delikli tablalara / kaynak tablalarına sabitlemek için idealdir.

Kademesiz ayarlanabilir sıkıştırma aralığı 0-36 mm ile 0-75 mm arasında.
Deliğin yüzey kalitesine ve çapına karşı hassas değil (H12’ye kadar).
Sıkıştırma alanı kadran ile kolayca önceden ayarlanabilir.
Delikte yüzey koruyucu kasılma.
İnce tabla malzeme kalınlığında (≥8 mm veya ≥4 mm) da aşağı çekiş etkisi.
Yaygın kullanılan tüm mesnet elemanları ile uyumlu.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
