05601_G – Profil yarım silindir döner kol için Form G

Açıklama

Malzeme:

Profil yarım silindir pirinç, çinko veya plastik.

Nikel kaplı çinko.

Profil yarım silindirler, döner kollarla birlikte kullanılabilir. Profil yarım silindirler döner kola monte edilir ve örneğin bir kumanda dolabını sabitlemek için kullanılır. Kilit silindiri, sadece bir taraftan (dışarıdan) kilitlenebilen yarım bir silindirdir.
Form A: Form A profil yarım silindirler iki anahtarla birlikte verilir. Kilit çok anahtarlıdır, yani her kilit yalnızca birlikte verilen iki anahtarla açılabilir.
Form B: Form B profil yarım silindirler iki anahtarla birlikte verilir. Kilit, tüm kilitlerde kullanma özelliğine sahiptir, yani her kilit aynı anahtar ile açılabilir (kilit 1333).
Form C: Çift uçlu 3 mm tahrikli profil yarım silindir..
Form D: Çift uçlu 5 mm tahrikli profil yarım silindir..
Form E: Kare 6 mm tahrikli profil yarım silindir.
Form F: Kare 7 mm tahrikli profil yarım silindir.

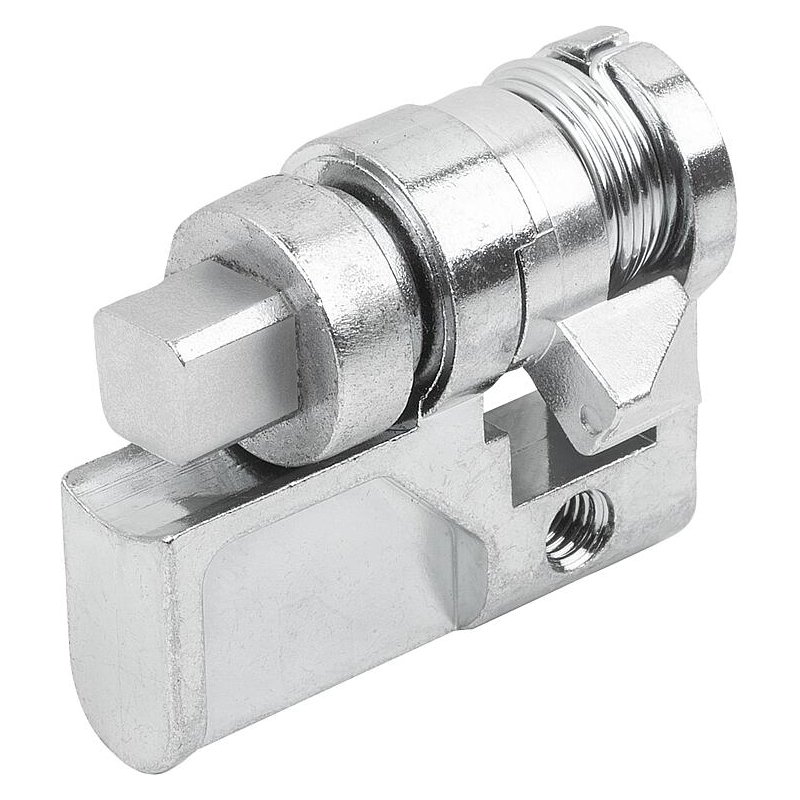

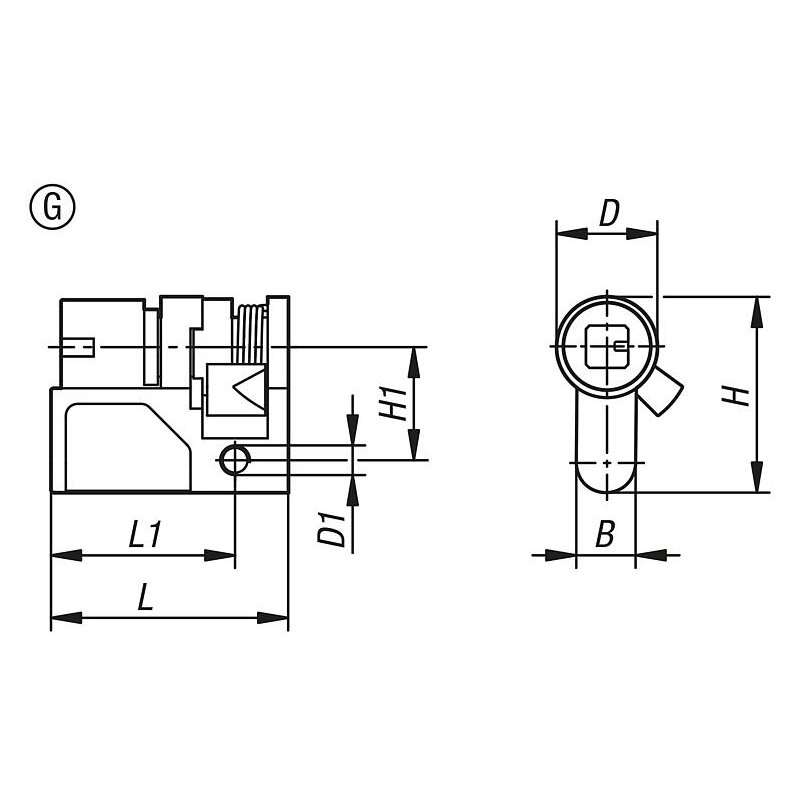

Form G: Kare 8 mm tahrikli profil yarım silindir.
Form H: Üçgen 6 mm tahrikli profil yarım silindir.
Form I: Üçgen 10 mm tahrikli profil yarım silindir.
Form J: Üçgen 7 mm tahrikli profil yarım silindir.
Form K: Üçgen 8 mm tahrikli profil yarım silindir.
Form L: Yuvalı profil yarım silindir.
Form M: Form ek parçası.
Form N: Kendinden kilitlemeli form ek parçası.

05600-01 Profil silindir için plastik döner kol.
05600-02 Plastik döner kol..

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Bu ürünün adı aynı zamanda kilit dili, yaylı dil, kare milli kilit dili, ispanyolet dili, kilit kamı, kilit aktüatörü, mekanizma dili, kilit eksantriği, çevirme dili, kilit mandalı, göbek dili gibi isimler olmaktadır.
Bu ürünün adı İngilizce olarak da lock cam, actuator, cylinder cam, spring cam, spindle actuator, cam follower, drive cam, latch cam, lock follower, locking cam, cam assembly gibi isimler olmaktadır.
