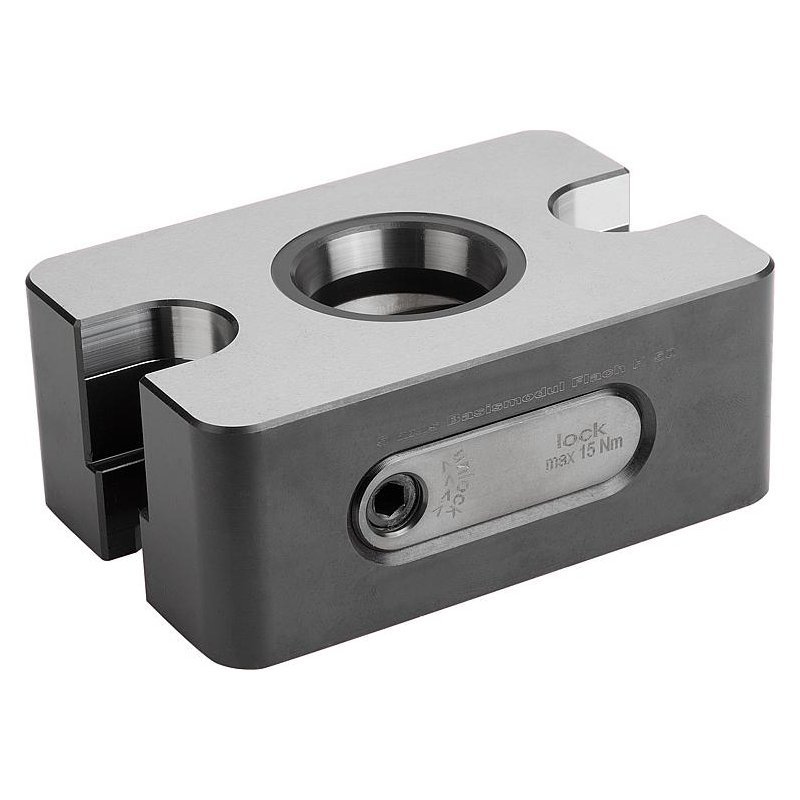

42784 – UNILOCK Manuel Bağlama Modülü – Zero point

Açıklama

Malzeme:

Islah çeliği.

Fonksiyon yüzeyleri: sertleştirilmiş ve taşlanmış.

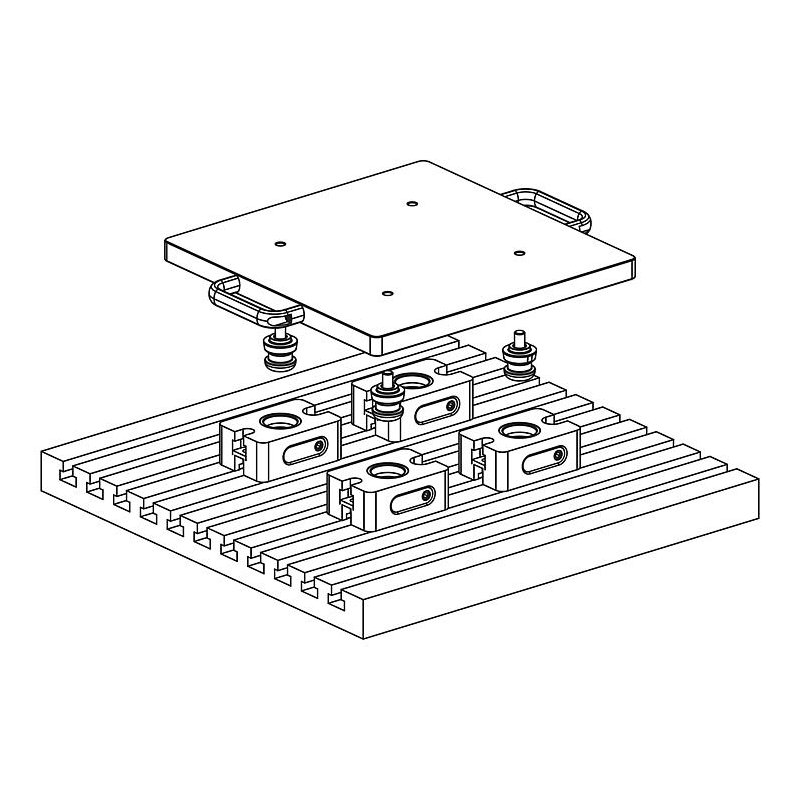

UNILOCK manuel gergi modülleri, delikli ızgara sistemli makine tezgahlarına veya T kanalı tipi makine tezgahlarına ve ızgara mesafesi 50 mm ve sistem boyutu M12/M16 olan makine tezgahlarına doğrudan adapte edilebilir.
UNILOCK manuel gergi modülü H 50, özellikle Z hareket yolu az olan makineler için uygundur. Manuel gergi modülünün düşük yapı yüksekliği, Z hareket yolunun optimum şekilde kullanılmasını sağlar.
UNILOCK manuel gergi modülü H 50 tüm pozisyonlarda monte edilebilir.
UNILOCK sıkıştırma pimleri ve M10, M12, M16 sabitleme cıvataları ile aşağıdaki tutma güçleri mümkündür:
– Tutma gücü (M10) 35.000 N
– Tutma gücü (M12) 50.000 N
– Tutma gücü (M16) 75.000 N
Silindir başlı cıvata ile tutma gücü DIN EN ISO 4762 -12.9.
Sıkıştırma pimleri sadece sıkıştırma modülündeki monte edilmiş bir değişim ünitesi ile bağlantılı olarak sıkıştırılabilir.
UNILOCK manuel sıkıştırma modülleri M12 veya M16 DIN EN ISO 4762 -10.9 silindir başlı cıvatalar ile sabitlenebilir.

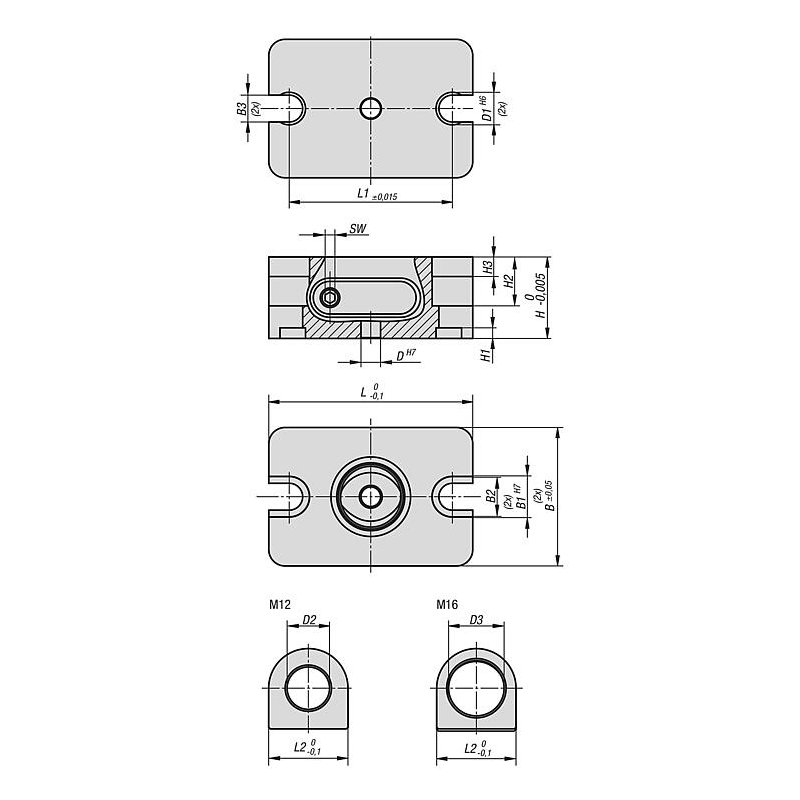

UNILOCK manuel gergi modüllerinin konumlandırılması iki hizalama deliği D1 veya merkezi hizalama deliği D ile yapılabilir.
Buna ek olarak, UNILOCK manuel gergi modüllerinde, değiştirilebilir tertibatları destek yüzeyinde hizalamak için iki adet konumlandırma deliği B1 bulunmaktadır.

Maks. çalıştırma torku: 15 Nm.
Maks. çekme kuvveti: 15 Nm.
Tekrarlama hassasiyeti ≤0,005 mm

Tespitleme aksesuarları dahil 1 adet manuel gergi modülü.
