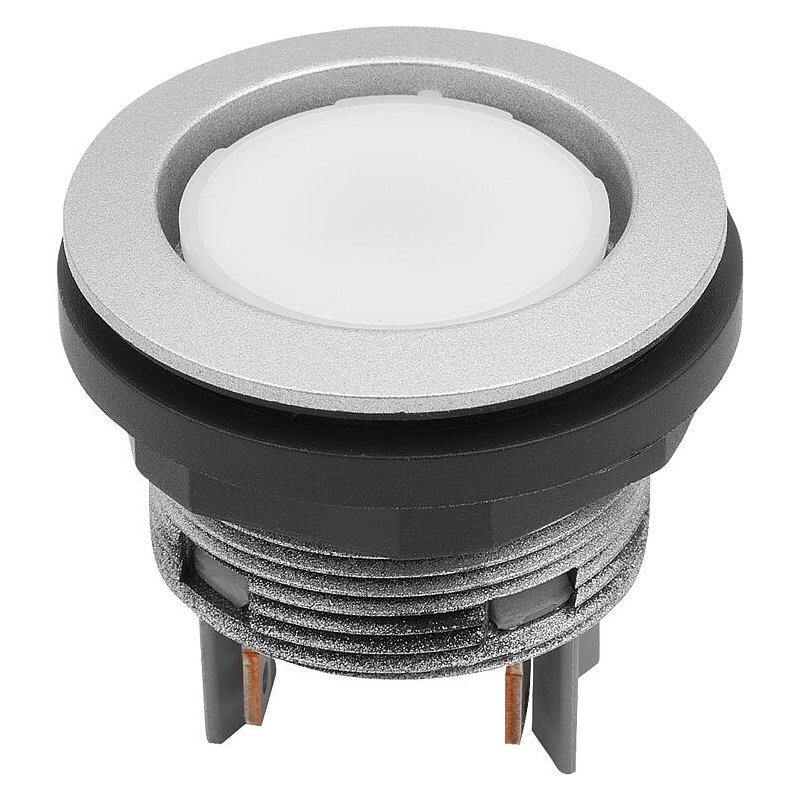

81000 – Basmalı düğme kurulum versiyonu Ø 22,3 mm Düz fiş bağlantısı, kompakt

Açıklama

Malzeme:

Plastik.
Kontak bağlantıları AgNi.

Ön çerçeve gümüş.

Lütfen basmalı düğme kapaklarını ve etiketleme plakalarını ayrıca sipariş edin.

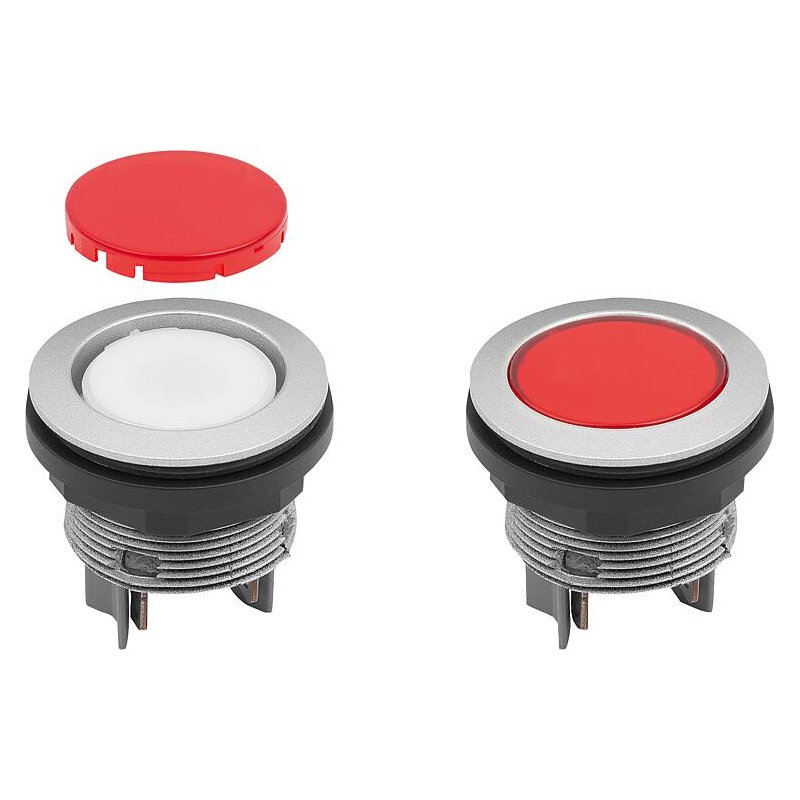

Basmalı düğmeli elle, entegre kontak vericili yuvarlak tasarım ve bıçak terminalleri için bağlantılar (kısmen veya tamamen yalıtılmış bıçak yuvaları kullanın). Farklı basma düğmesi renkleri, isteğe bağlı olarak temin edilebilen basma düğmesi kapaklarıyla temsil edilebilir (temiz bir yüzey için basma düğmesi kapağı gereklidir).

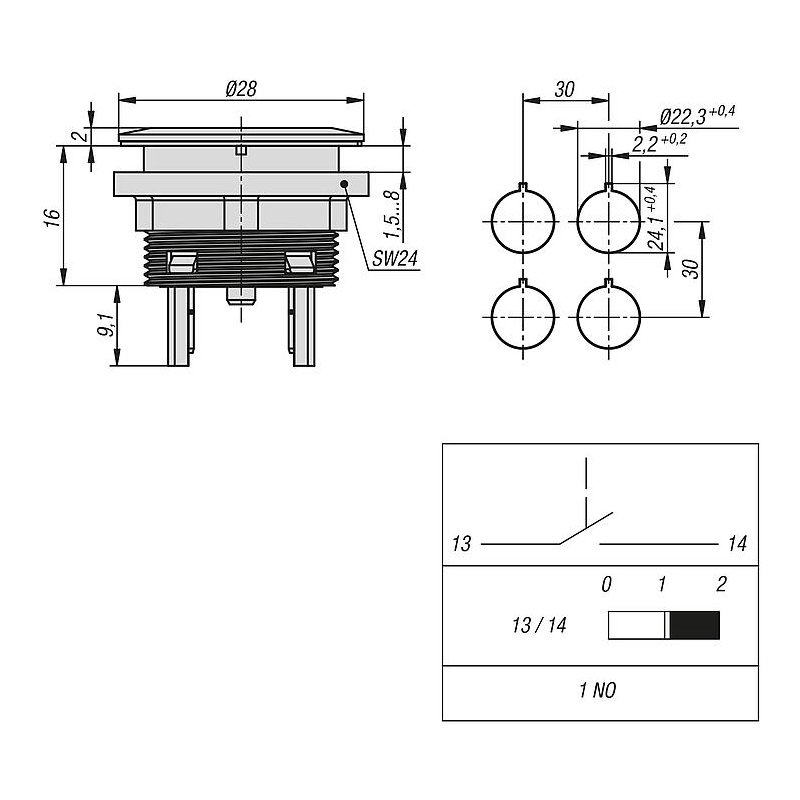

Basmalı düğmeler düz yapıları ve ergonomik tasarımlarıyla etkileyicidir. Montaj çapı 22,3 mm’dir ve takılması kolaydır. Basmalı düğmeler ilgili tüm standartları karşılamaktadır.
Sertifikalar / Karşılanan Standartlar:
CCC, CE, cURus, DNVGL, ENEC10, VDE, UKCA.

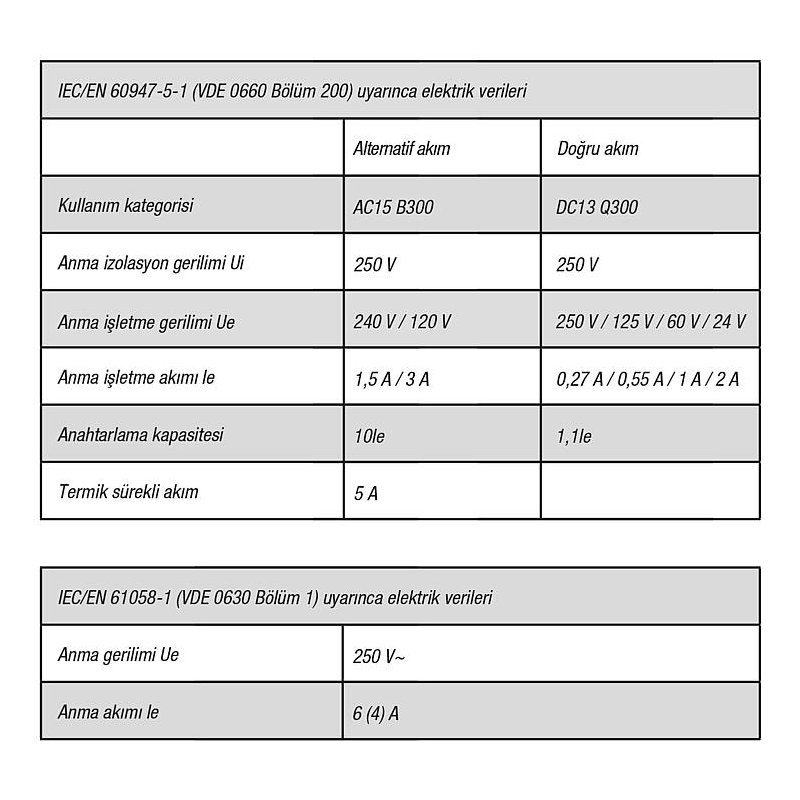

EN 60947-5-1, EN 61058-1.
IP koruma sınıfı ön tarafı ifade eder.

Montaj konumu: istendiği gibi.
Kullanım ömrü mekanik: 1.000.000 anahtarlama çevrimi.
Kullanım ömrü elektrik: anma yükünde 1.000.000 anahtarlama çevrimi.

Sıkıştırma yüzeyleri : -40 °C ila +80 °C.
Çalışma sıcaklığı: -25 °C ila +70 °C.

Basmalı düğme kapakları 81040.

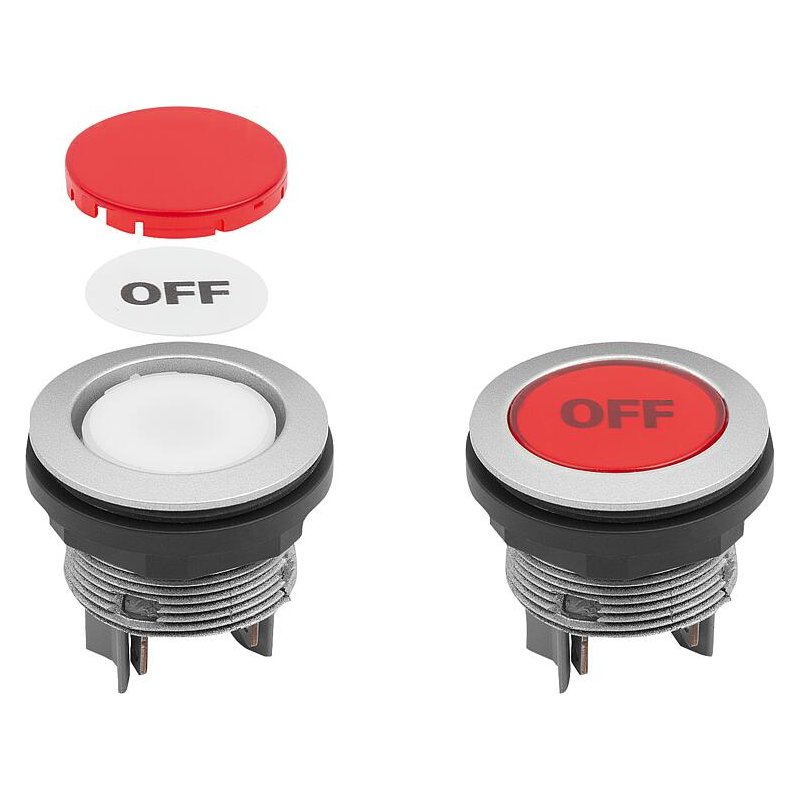

Etiketleme plakaları 81040-15.
Kapak kaldırıcı81040-10.
Yapı gövdesi 81200, 81200-05.
