Pozisyon Göstergesi Yaklaşık Mutlak Şebekeden Bağımsız Gösterge Hassasiyeti 10 µm Küçük Yapı Şekli

Pozisyon Göstergesi Yaklaşık Mutlak Şebekeden Bağımsız Gösterge Hassasiyeti 10 µm Küçük Yapı Şekli

Malzeme:

Gövde: plastik.
Kontrol camı: LCD gösterge.

Model:

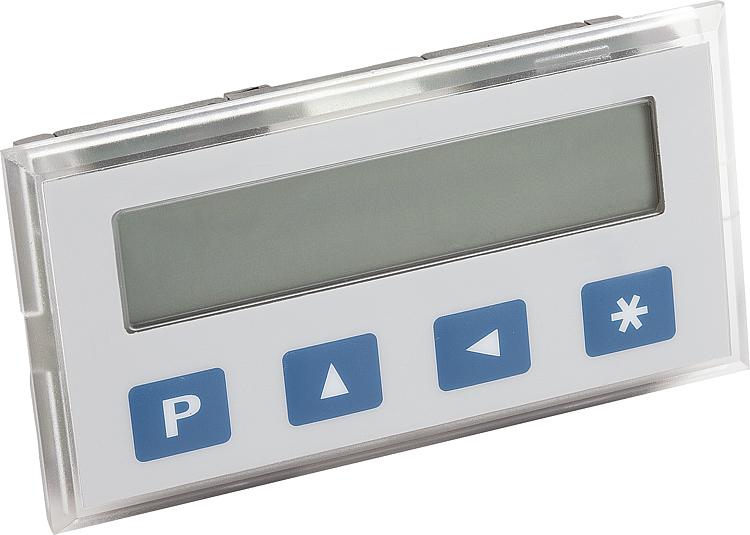

Entegre pil bölmeli pozisyon göstergesi.
Sensör takılabilir.
Low Power LCD.

Bilgi:

Boşluksuz konumlandırma tespiti için dijital, şebekeden bağımsız ölçüm göstergesi.
Sistem sık sık endüstri ve işçilik alanında uzunluk ve açı dayanaklarında (format daire testerelerde, sac zımba makinelerinde, kenar kıvırma preslerinde, …) ölçüm görevleri için kullanılır.
Şalter tablosu montajı için 67+3 x 33+0,3 ölçüleri tavsiye edilir.
Açı göstergesi programlanabilir.
Gösterge alanı ~11 mm yüksekliğindedir ve -999999 ile 999999 arasında ölçeklendirilebilir.
Maks. gösterge hassasiyeti, ondalık olarak 10 µm değerine kadardır.
Pozisyon göstergesi, pil tamponlu bir belleğe ve ~2,4 V’de düşük pil sembollü bir pil denetimine sahiptir.
Pil, pil bölmesi üzerinden kolayca değiştirilebilir.
Enerji beslemesi, 2 mikro AAA pil üzerinden sağlanır (teslimat kapsamında değildir).

Teknik veriler:

– Çözünürlük 0,01; 0,05; 0,1; 1 mm/ 0,001; 0,01 inç
– Sistem hassasiyeti ±(0,1 + 0,01 x L) mm, L m
– Çalışma gerilimi 3 V DC, ters kutup korumalı
– Akım tüketimi ~150 µA, 3 V DC’de
– Tekrarlama hassasiyeti ±0,01mm
– Hareket hızı maks. 5 m/s
– EMV EN 61000-6-2; EN 61000-6-4
– Koruma sınıfı IP 40, tüm cihaz
– Koruma sınıfı IP 54, ön taraf

Sıcaklık aralığı:

– Ortam sıcaklığı 0…60 °C
– Depolama sıcaklığı -10…70 °C

Montaj:

Montaj, ekte yer alan kullanıcı bilgisine göre yapılmalıdır.

Fonksiyonlar:

– Zincir ölçüsü ve sıfırlama fonksiyonu
– Doğrudan referans değer/ofset değeri girişi

Aksesuar:

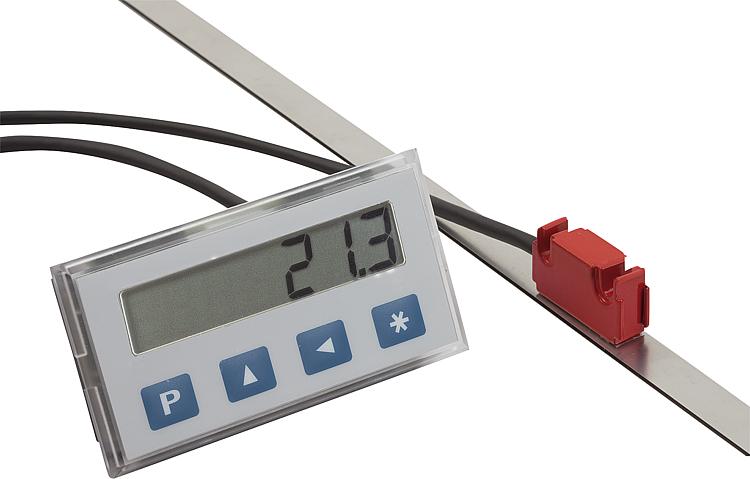

– Manyetik sensörler 21720
– Manyetik şeritler 21725

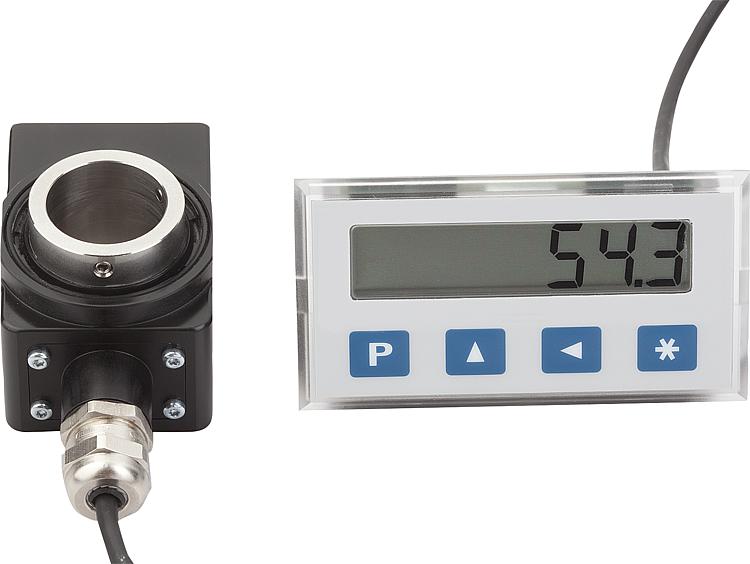

– İçi boş mil sensörleri 21730

Dikkate alın:

Bağıl hava nemi maks. %95 olabilir. Yoğuşmaya izin verilmez.

Çizim bilgisi:

1) Sensör bağlantısı
2) Pil bölmesi

Norelem Türkiye Distribütörü Hidkom Mühendislik'ten sipariş vermek için satis3@hidkom.com adresine mail atabilir veya 0 224 243 82 92 no'lu telefondan ulaşabilirsiniz.
