MYTEC HYDRACLAMP – İçten Sıkma Hidromekanik Ayna

Hydra – Expansion Chuck

    • Çok yüksek eşmerkezlilik ve ≤ 0,003 mm ( ≤ 0,00012”)
      tekrarlama doğruluğu
    • Mükemmel aşınma direnci
    • Tüm sıkıştırma aralığının düzgün şekilde genişlemesi
    • Kire karşı duyarsız

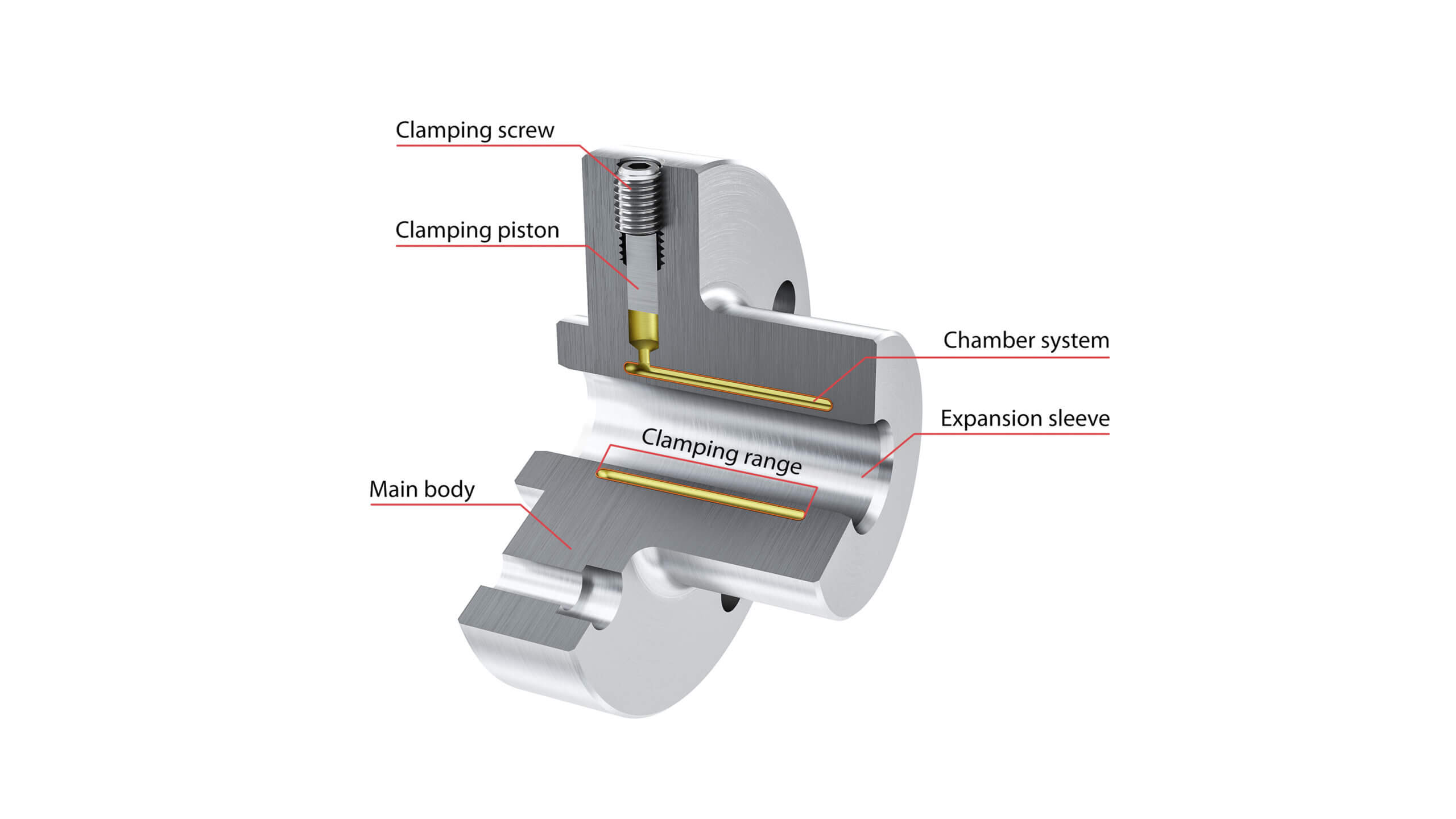

MYTEC Hydraclamp İçten Sıkma Hidromekanik Ayna
MYTEC Hydraclamp İçten Sıkma Hidromekanik Ayna

Sıkma Metotları

Elle elle

  • Eksenel olarak
  • Radyal olarak
  • Teğetsel olarak

Otomatik olarak

  • Güç-sıkma -İtme-
  • Güç-sıkma-Çekme-
  • Doğrudan hidrolik enjeksiyon
  • Yay paketi ile kalıcı olarak (serbest bırakmak için itin)

Makine Bağlantıları

  • Merkezler arası
  • Merkezleme çapı / merkezleme konisi ile flanşlı
  • HSK / SK / MK gibi ISO yuvaları
  • Özel arayüzler (müşteriye özel)

Sıkma Seçenekleri

  • Bir dişlinin sıkıştırılması -> uç dairesi / taban dairesi / kısmi daire sıkıştırılması
  • Ara manşonların kullanımı
  • Birkaç farklı sıkıştırma seviyesi mümkündür

Uygulama Örnekleri

Uygulama – İç Diş Taşlama direksiyon somunu

Bu HYDRA İçten Sıkma Mandreninin uygulama alanı üniversal taşlama makinesidir. HYDRA İçten Sıkma Mandren doğrudan makine miline flanşlanmıştır ve makinenin yağ basıncıyla çalıştırılır. Bu bileşeni sıkıştırmanın özelliği, iki sıkıştırma seviyesinin oluklar veya düz yüzeyler tarafından kesintiye uğramasıdır. Özel olarak yuvalanmış bir ara manşon kullanılarak bileşen sıkıştırılabilir ve yüksek eşmerkezlilik ve tekrarlama doğruluğu elde edilebilir.

  • Makine hidroliği ile çalıştırma
  • Flanşlı montaj
  • Yüksek eşmerkezlilik ve tekrarlama doğruluğu
  • Tam otomatik bir süreçte kullanılabilir
  • Optik gerilim göstergesi
  • İki sıkıştırma seviyesiyle tasarlanmıştır
  • Yivli ara manşonla sıkıştırma (kesintiye uğramış sıkıştırma seviyeleri)
  • Çok yüksek sıkıştırma sertliği

Uygulama – Dişli Kesme Bir flanş halkasının

HYDRA İçten Sıkma Mandren, dişli şekillendirme makinesinin makine miline bir vida bağlantısı vasıtasıyla uyarlanır ve aşırı belirlenmiş bir merkezleme konisi vasıtasıyla kendini hizalar. Bileşenler, yivli bir ara manşon vasıtasıyla kısa bir çapa sıkıştırılır ve değiştirilebilir bir iş parçası durdurucusuna yerleştirilir.

  • Makinenin çekme çubuğu ile çalıştırılması
  • Merkezleme konili flanşlı tutucu
  • Yüksek eşmerkezlilik ve tekrarlama doğruluğu
  • Tam otomatik bir süreçte kullanılabilir
  • Kısa sıkıştırma noktaları mümkün
  • Değiştirilebilir ara kovanlar ve iş parçası durdurucuları sayesinde modüler tasarım

Uygulama – Dengeleme Bir kompresör tekerleği

HYDRA İçten Sıkma Mandreninin adaptasyonu Mandren, dengeleme makinesinin tablası üzerindeki doğrudan bir vida bağlantısıyla gerçekleştirilir. Bileşen, dahili bir yay tertibatı tarafından kalıcı olarak gerilir ve gerilim, bileşenin çıkarılmasına izin vermek için makine silindiri tarafından serbest bırakılır. Dengeleme işlemi sırasında, dengeleme sonucunu etkileyen mil yatağı düzenlemesine hiçbir kuvvet etki etmez.

  • Kalıcı olarak sıkıştırılmış (serbest bırakmak için itin)
  • Flanşlı montaj
  • Yüksek eşmerkezlilik ve tekrarlama doğruluğu
  • Kuvvet uygulanması nedeniyle dengeleme sonucunun bozulması söz konusu değildir
  • Form-fit gerginlik
  • Yüksek sertlik
