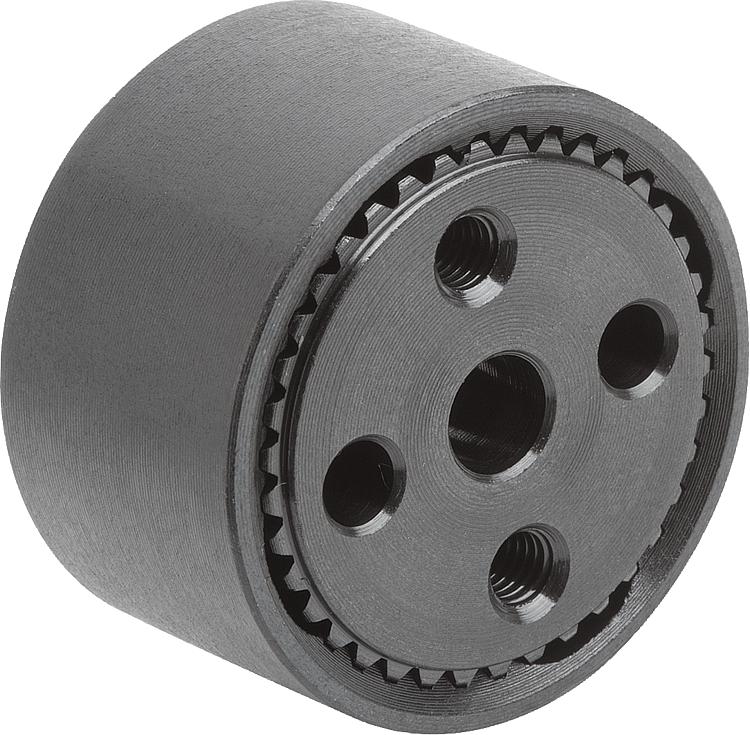

İçten ve Dıştan Dişli Bağlama Elemanı (Çelik veya Paslanmaz Çelik)

İçten ve Dıştan Dişli Kenetleme Elemanı (Çelik veya Paslanmaz Çelik)

İngilizce adı: Ratchet elements steel or stainless steel or Toothed Clamp Elements

Ürün açıklaması:

Dişli kenetleme (sıkma) elemanları, iki parçayı istenen açı pozisyonlarında form kilitli birbirine bağlamak için kullanılır. İçten dişli oturma elemanları (Form A-D) dıştan dişli oturma elemanları (Form E-H) ile, uygulama durumuna ve montaj imkanına göre, istendiği gibi birbiriyle kombine edilebilir. Baskı yayı yeni bir açı pozisyonuna hızlı geçişi desteklemektedir.

Malzeme:

Oturma elemanı çelik 1.0718 veya paslanmaz çelik 1.4305.
Yay paslanmaz çelik 1.4310.
Silindir başlı cıvatalar çelik veya paslanmaz çelik A 2.Model:Oturma elemanı çelik, karartılmış veya paslanmaz çelik yalın.
Yay yalın.
Silindir başlı cıvatalar çelik sağlamlık sınıfı 8.8, karartılmış veya paslanmaz çelik A 2-70, yalın.

Sipariş bilgisi:

Form A ve B içten dişli oturma elemanlarında M3x8 veya M5x10 içten altıgenli 2’şer silindir başlı cıvata teslimat kapsamına dahildir.
Dıştan dişli oturma elemanlarında (Form E-H) birer paslanmaz çelik baskı yayı teslimat kapsamına dahildir.

Bilgi:

Form A veya B oturma elemanlarını sabitleme için, DIN 7984 uyarınca içten altıgenli, kısa başlı silindir başlı cıvatalar kullanın.

Fonksiyonlar:

Oturma elemanları sadece parçaların rotatif ayarı için kullanılır. Sabitleme imkanları uygulama ilişkili derlenebilir.

Aksesuar:

Silindir başlı cıvatalar DIN 912/DIN EN ISO 4762

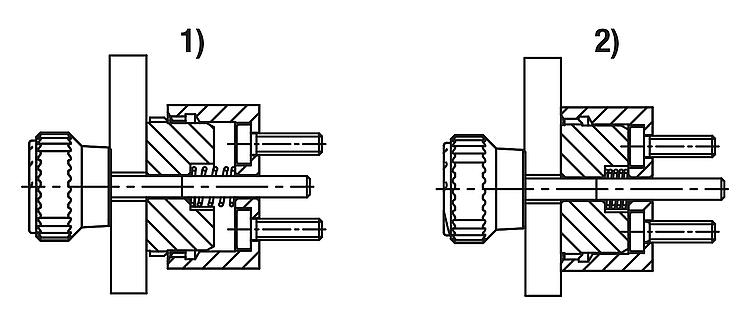

Silindir başlı cıvata DIN 6912Çizim bilgisi:
