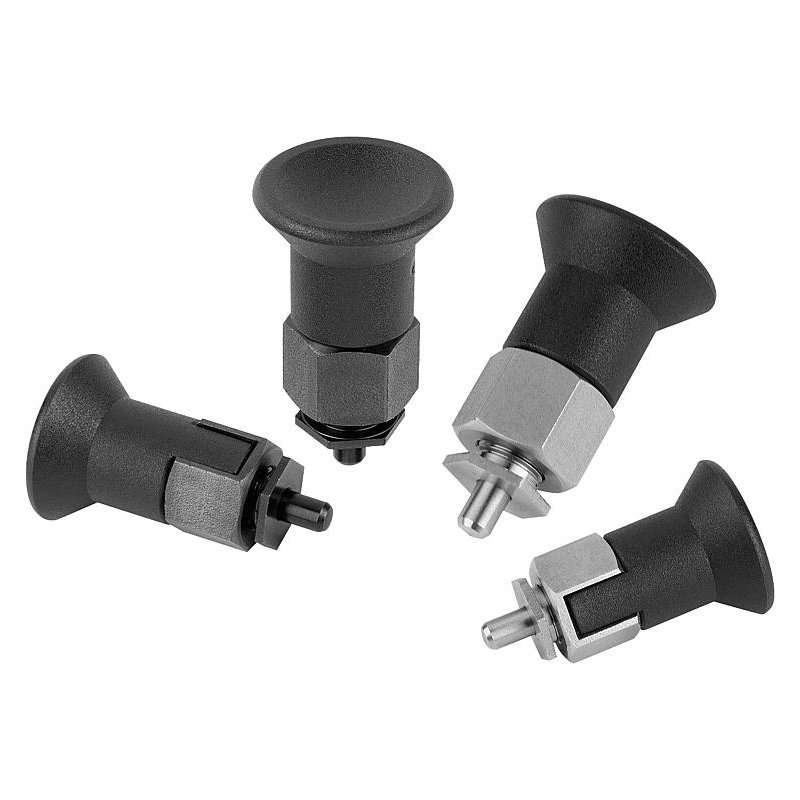

03089 – İnce cidarlı parçalar için plastik mantar tutamaklı çelik veya paslanmaz çelik indeksleme pistonları

Açıklama

Ürün açıklaması:

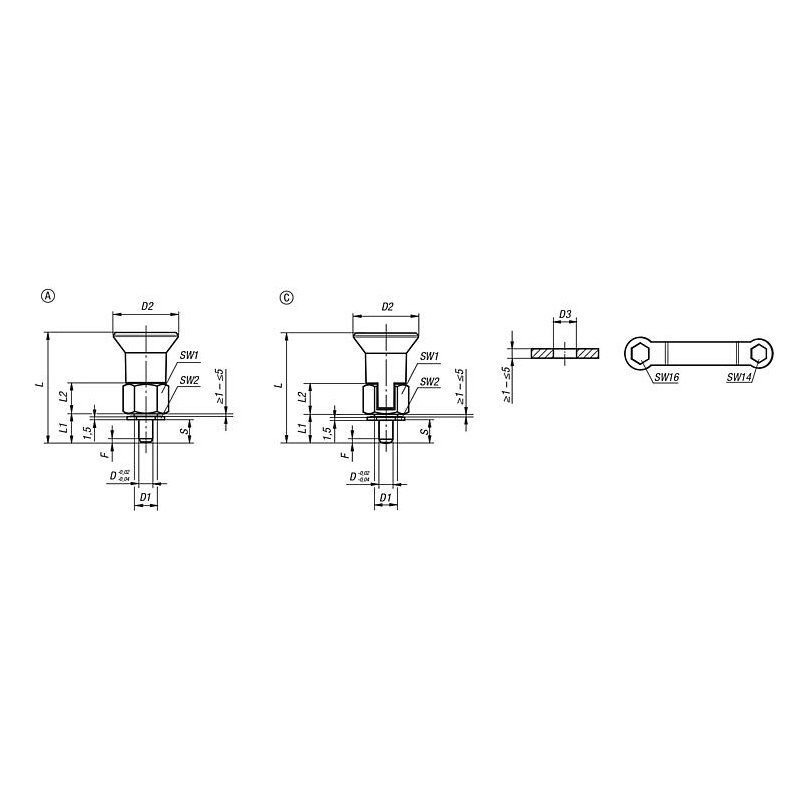

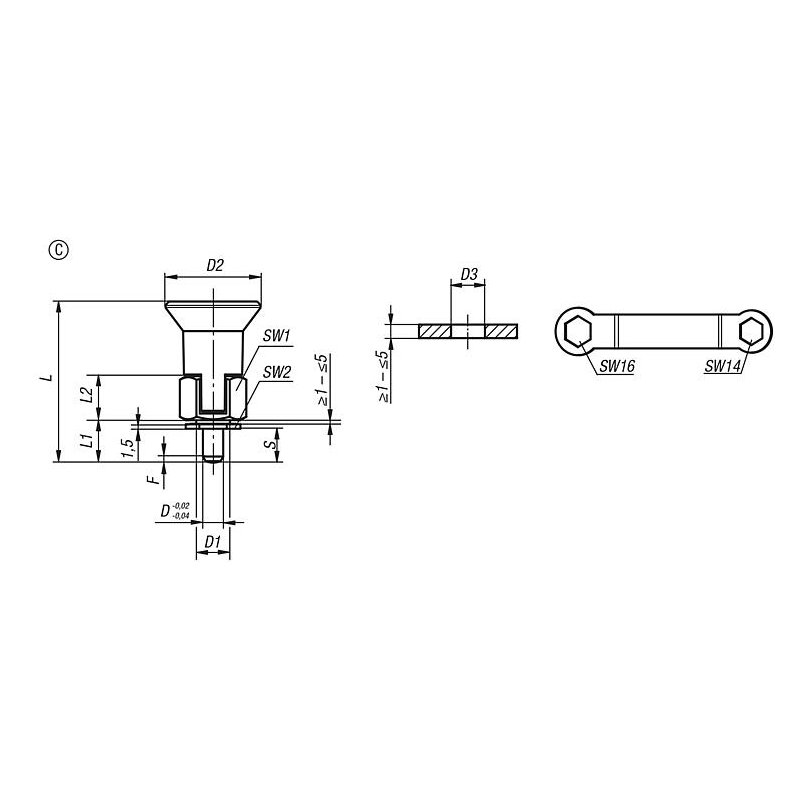

İndeksleme pistonları kilitleme konumunun çapraz kuvvetler nedeniyle değişmesinin engellenmesi gerektiği yerlerde kullanılır. Ancak pim elle çıkartıldıktan sonra başka bir kilitleme konumuna geçilebilir. Çıkartma uzun süre boyunca yapılacaksa ve kilitleme piminin geri sıçraması önlenecekse, Form C veya Form D kullanılmalıdır.
Bu indeksleme pistonları özellikle ince duvarlı bileşenlere montaj için uygundur.

Çelik tasarım:
Dişli manşon ve kilitleme pimi serbest kesimli çelik.
Paslanmaz çelik versiyon:
Dişli manşon ve kilitleme pimi 1.4305.
Mantar tutanaklı termoplastik.

Çelik model:
Dişli kovan karartılmış.
Kilitleme pimi: Sertleştirilmiş, taşlanmış ve karartılmış.
Paslanmaz çelik model:
Dişli kovan yalın.
Kilitleme pimi sertleştirilmemiş ve taşlanmamış, yalın.
Mantar tutamak siyah-gri RAL 7021.

Özel modeller.

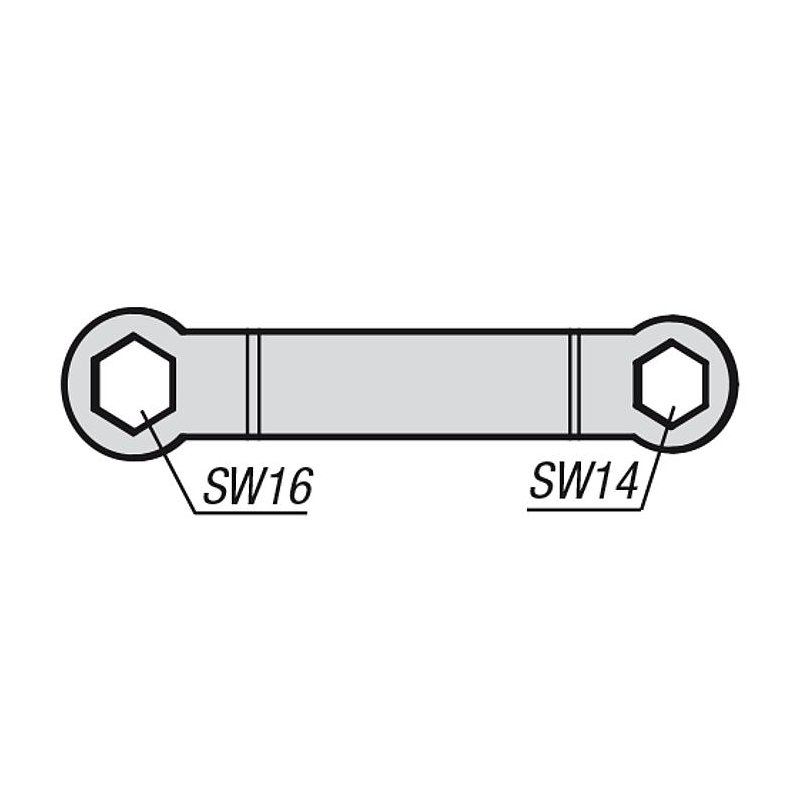

Vidalı somunu sıkmak için aksesuar olarak bir yıldız iki ağız anahtar teslim edilebilir.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Bu ürünün adı aynı zamanda İndeksleme pistonu, Yaylı kilitleme pimi, Kilitleme pimi, Konumlandırma pimi, Çekmeli pim, Yaylı pim, İndeks piston, Kilitleme mandalı, Pozisyonlama pimi gibi isimler olmaktadır.
