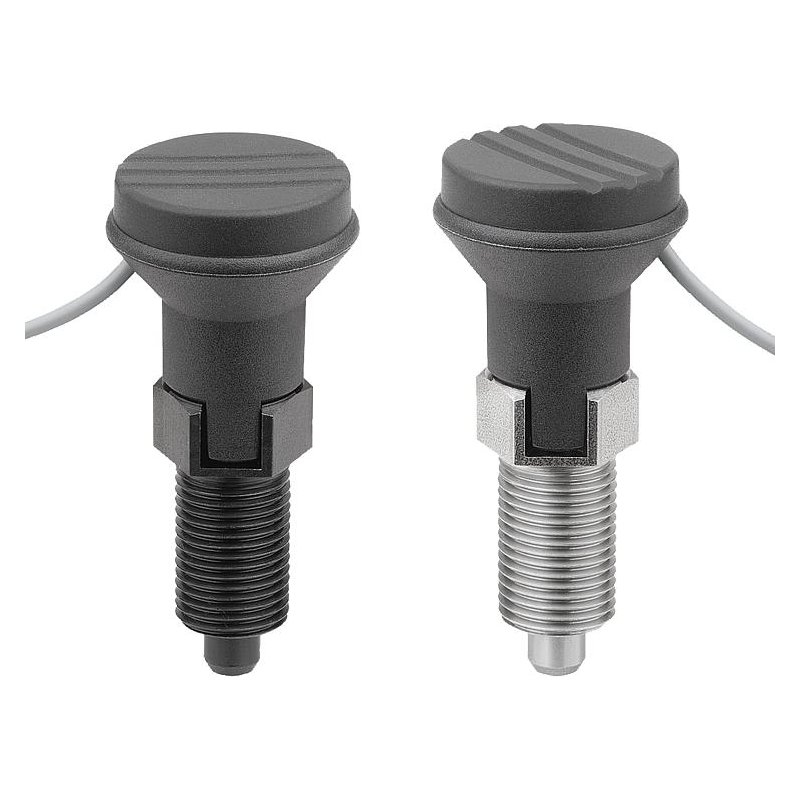

03090-20_C – Plastik mantar tutamaklı, durum sensörlü ve kilit kanallı çelik veya paslanmaz çelik indeksleme pistonları, kablolu

Açıklama

Ürün açıklaması:

İndeksleme pistonları kilitleme konumunun çapraz kuvvetler nedeniyle değişmesinin engellenmesi gerektiği yerlerde kullanılır. Ancak pim elle çıkartıldıktan sonra başka bir kilitleme konumuna geçilebilir.

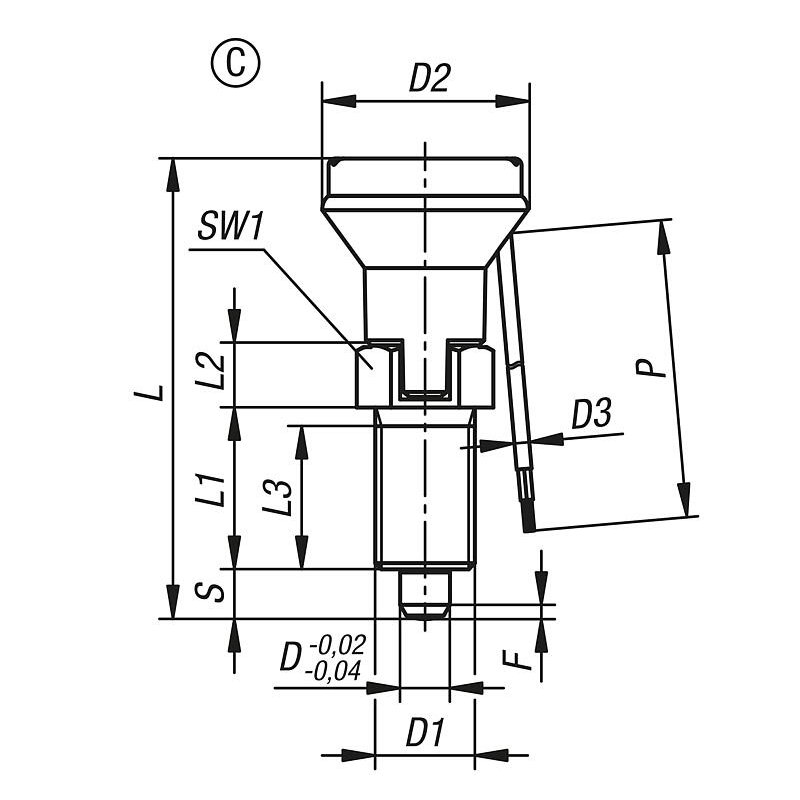

Eğer çıkartma işlemi daha uzun bir süre boyunca gerçekleşecekse ve kilitleme piminin geri tepmesi önlenecekse, Form C veya Form D kullanılmalıdır.
Durum sensörlü indeksleme pistonlarında kullanım durumu elektronik olarak tespit edilip işlenmeye devam edilebilir.

Çelik model:
Dişli kovan ve kilitleme pimi otomat çeliği.
Paslanmaz çelik versiyon:
Dişli kovan 1.4305.
Kilitleme pimi sertleştirilmiş 1.4034.
Kilitleme pimi sertleştirilmemiş 1.4305.
Mantar tutamak termoplastik.

Çelik model:
Dişli kovan karartılmış.
Kilitleme pimi: Sertleştirilmiş, taşlanmış ve karartılmış.
Paslanmaz çelik model:
Dişli kovan yalın.
Kilitleme pimi sertleştirilmiş ve taşlanmış, yalın.
Kilitleme pimi sertleştirilmemiş ve taşlanmamış, yalın.
Mantar tutamak termoplastik siyah gri RAL7021.

Durum sensörü oturma sırasında S – 1 mm’lik bir strokta anahtarlar.

Endüktif sensör:
Çıkış anahtarlaması: PNP kapatıcı (NO)
İşletme gerilimi: 6 – 30 V DC
İşletme akımı: <100 mA
Anahtarlama aralığı: 1 mm
Anahtarlama frekansı: <4000 Hz
Kısa devreye karşı dayanıklı: evet
Kutuplamaya karşı dayanıklı: evet
Koruma sınıfı: IP 67
Bağlantı türü: 2 m PVC kablo
Sıcaklık aralığı: -10° C – +70°C
İzin: CE, c-UL-us, EAC

Durum sensörlü indeksleme pistonları, tetiklemeye bağlı proses kumandası imkanı verir. Ayrıca kilitleme piminin istenen tetikleme durumunda bulunması sağlanabilir.

Özel modeller.

Durum sensörlü indeksleme pistonları kişilerin güvenliğini sağlamak için uygundur.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Bu ürünün adı aynı zamanda İndeksleme pistonu, Yaylı kilitleme pimi, Konumlandırma pimi, Yaylı piston, Çekme pimi, İndeks pimi, Kilit pimi, Yaylı tespit pimi, Yaylı pim gibi isimler olmaktadır.
