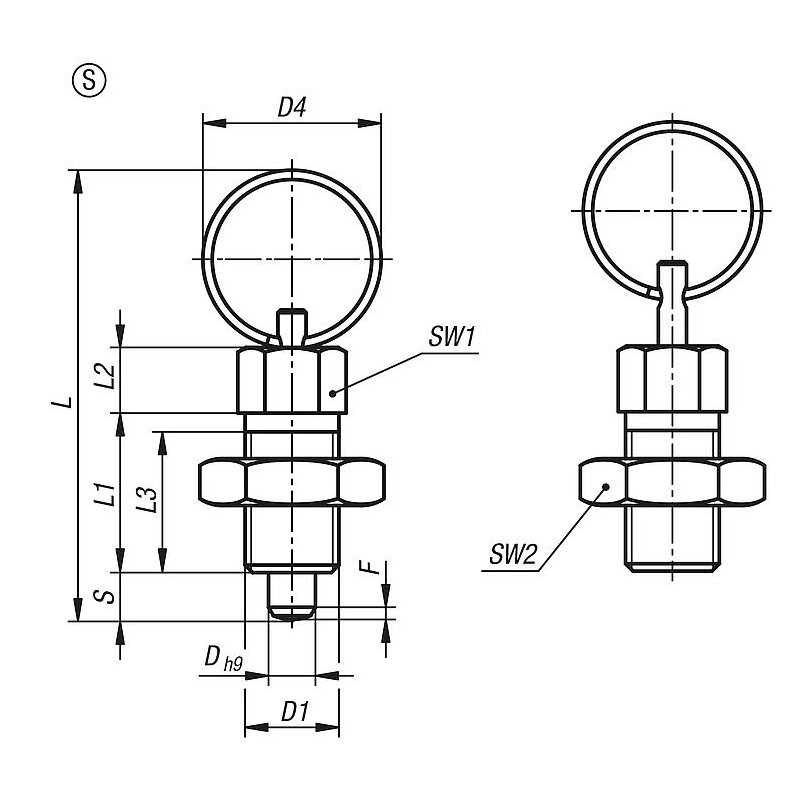

03092-01_S – İndeksleme pistonları ECO çelik veya paslanmaz çelik, yuvarlak çekme halkalı, kontra somunlu

Açıklama

Ürün açıklaması:

İndeksleme pistonları kilitleme konumunun çapraz kuvvetler nedeniyle değişmesinin engellenmesi gerektiği yerlerde kullanılır. Ancak pim çıkartıldıktan sonra başka bir kilitleme konumuna geçilebilir.
Anahtar halkası, elle çalıştırmanın yanı sıra, tutma ipi gibi uzaktan çalıştırma elemanlarının da bağlanmasına olanak tanır.
Oval çekme halkalı tasarımlar ayrıca geçiş deliklerine monte edilebilir ve çalıştırılabilir.
Taşlanmamış ve sertleştirilmemiş indeksleme pistonları, mevcut indeksleme pistonlarına düşük maliyetli bir alternatiftir. Çoğu uygulama ise için bu hassasiyet yeterlidir. Daha düşük üretim toleransları, ürünleri indeksleme pistonlarını karşı parçadaki deliğe hizalanması sırasında meydana gelebilecek yanlış hizalamaya karşı daha az hassas hale getirir.

Çelik tasarım:
Dişli kovan, mavi pasifleştirilmiş.
Kilitleme pimi sertleştirilmemiş, kaplamasız.
Paslanmaz çelik tasarım:
Dişli kovan kaplamasız.
Kilitleme pimi sertleştirilmemiş, kaplamasız.
Anahtar halkası kaplamasız.

Montaj sırasında belirtilen maks. sıkma torkuna dikkat edilmelidir.

Özel modeller.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Bu ürünün adı aynı zamanda İndeksleme Pistonu, Halkalı Yaylı Pim, Kilitleme Pimi, Çekme Pimi, Yaylı Kilit, Halkalı Pim, İndeks Pimi, Yaylı Pim, Konumlandırma Pimi gibi isimler olmaktadır.
