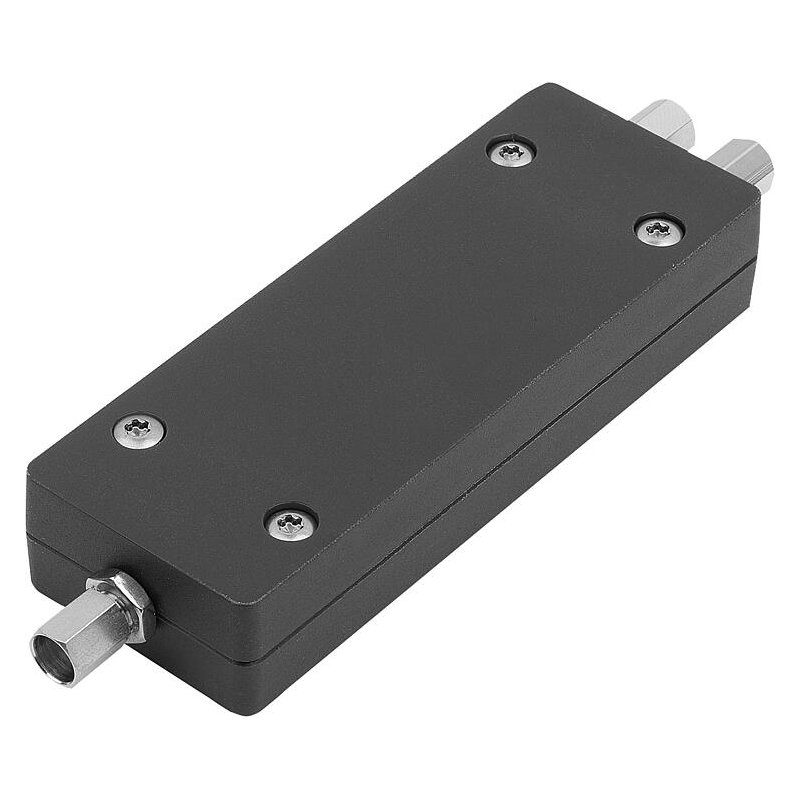

03096-50 – Bowden kablosu dağıtıcı uzaktan tetiklemeli indeksleme pistonları için

Açıklama

Ürün açıklaması:

Bowden kablosu dağıtıcı ile üç Bowden kablosu birleştirilebilir. Örnek olarak iki indeksleme pistonu sadece bir tetikleme elemanı ile kumanda edilebilir. Ters çevrilebilir kullanım imkanı sayesinde, bir indeksleme pistonu iki tetikleme elemanı tarafından da kumanda edilebilir. Burada indeksleme pistonunun içeri girmesini sağlamak için iki tetikleme elemanından birinin çekilmesi yeterlidir.
Gömme başlı cıvatalar için iki tespitleme deliği esnek montaja imkana vermektedir. Gövde genişliği ve tespitleme deliklerinin pozisyonu sayesinde bir 40 mm alüminyum profile M8 blok somunlarla montaj sorunsuzca mümkündür.

Gövde ve kızak termoplastik.
Ayar cıvataları ve vidalama nipeli pirinç.
Altıgen somunlar ve gövde cıvataları paslanmaz çelik.

Uzaktan tetiklemeli indeksleme pistonları ve tetikleme elemanı ayrıca sipariş edilmelidir.
Kumanda elemanı ile kablo dağıtıcısı arasındaki Bowden kablosu ayrıca sipariş edilmelidir.

Bowden tellerinin montajında aşağıdaki noktalar dikkate alınmalıdır:
Serbest halat ucunun uzunluğu döşeme açısı, bükme yarıçapı ve yük faktörleri nedeniyle değişebilir. Bu nedenle karşı yatağın (çekme kılıfı) uzunluğu, Bowden kablosu döşendikten sonra birlikte verilen ayar vidası yardımıyla uyarlanmalıdır. Aynı zamanda ayar vidası ile Bowden kablosu sisteminin ön gerilimi ayarlanır.
Döşeme sırasında özellikle asgari bükme yarıçapının, bu durumda R = 65 mm, altına inilmemesine dikkat edilmelidir. Dar yarıçap yüksek aşınmaya ve yüksek sürtünmeye yol açabilir.
Montaj sırasında kısa süreliğine de olsa asgari bükme yarıçapının altına inilmemelidir, aksi takdirde çekme kılıfında hasar meydana gelir. Kılıf ayrıca baskı kuvvetlerinin karşılanması için tasarlanmıştır. Çok fazla çekilirse iç taraftaki spiral esnetilir ve kalıcı hasar verilir.

Gövdeyi açın ve alt parçayı gömme başlı cıvatalarla öngörülen pozisyona monte edin. Bowden kablolarını ayar cıvatalarından geçirin ve çekme dağıtıcının kızağına asın. Bunun için opsiyonel olarak birlikte teslim edilen vidalı nipeller kullanılabilir. Bowden kablosu boşluğunu ayar cıvataları yardımıyla ayarlayın. Gövde kapağını yerleştirin ve birlikte teslim edilen cıvatalarla sabitleyin. Çekiciler döşenip sabitlendikten sonra Bowden kablosu boşluğu nihai ayarlanmalıdır.

Çekme dağıtıcı gövdesi, kızak.
3x ayar cıvatası M6 x 34 mm.
6x altıgen somun M6.
2x vidalı nipel Ø5 x 7 mm.
