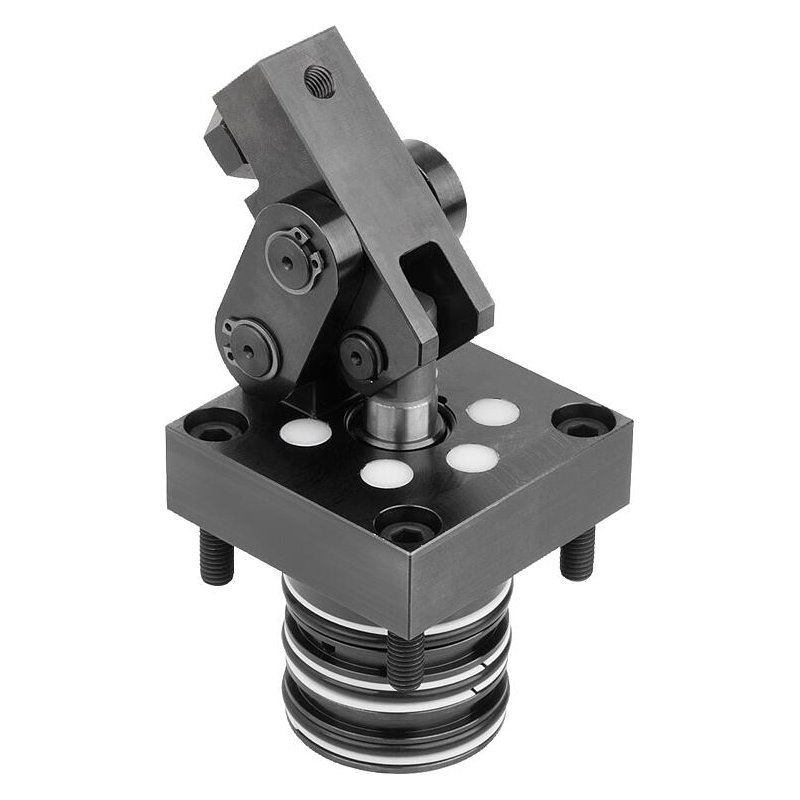

04624-40_C – Kollu gerdirici hidrolik, çift kat etkili, form C, delikli kanallar

Açıklama

Ürün açıklaması:

Kollu gerdiriciler, sıkıştırma durumu nedeniyle iş parçası sıkıştırılmadığında yukarı doğru serbestçe çıkarılacaksa en uygun şekilde kullanılabilir. Kollu sıkıştırıcıyı açarken veya kapatırken gerdirme kolunun doğrusal hareketi nedeniyle, engelleyici konturlar vs. nedeniyle sıkıştırma elemanının yana hareketinin mümkün olmadığı sıkıştırma durumları için özellikle uygundur. Kuvvet, piston aracılığıyla kollu sıkıştırıcının gerdirme koluna aktarılır. Kollu sıkıştırıcıların çift kat etkili çalışma şekli nedeniyle, açma ve kapatma süreleri açıkça tanımlanmıştır.

Gövde ve piston: çelik.

Gövde: perdahlı.
Sertleştirilmiş piston.

Kollu sıkıştırıcının gerdirme kolu, yatay konumda optimum sıkıştırma kuvvetini geliştirir.
İş parçalarındaki toleranslar +/- 8,5°’lik bir konum sapmasına kadar dengelenir.

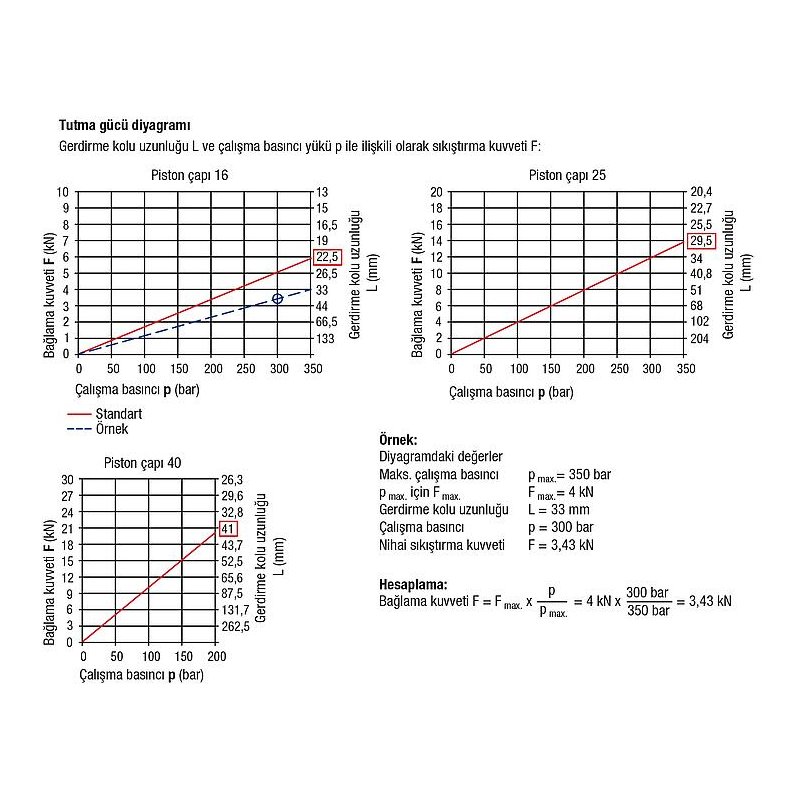

Bir kollu sıkıştırıcının sıkıştırma kuvveti, gerdirme kolu uzunluğuna bağlıdır.
Güvenlik talimatlarını dikkate alın.

– Dişli bağlantı.
– O halka flanş bağlantısı.
– Delikli kanallar.

– Piston çapı 16 ve 25 için maks. çalışma basıncı: 350 bar.
– Piston çapı 40 için maks. çalışma basıncı: 200 bar.

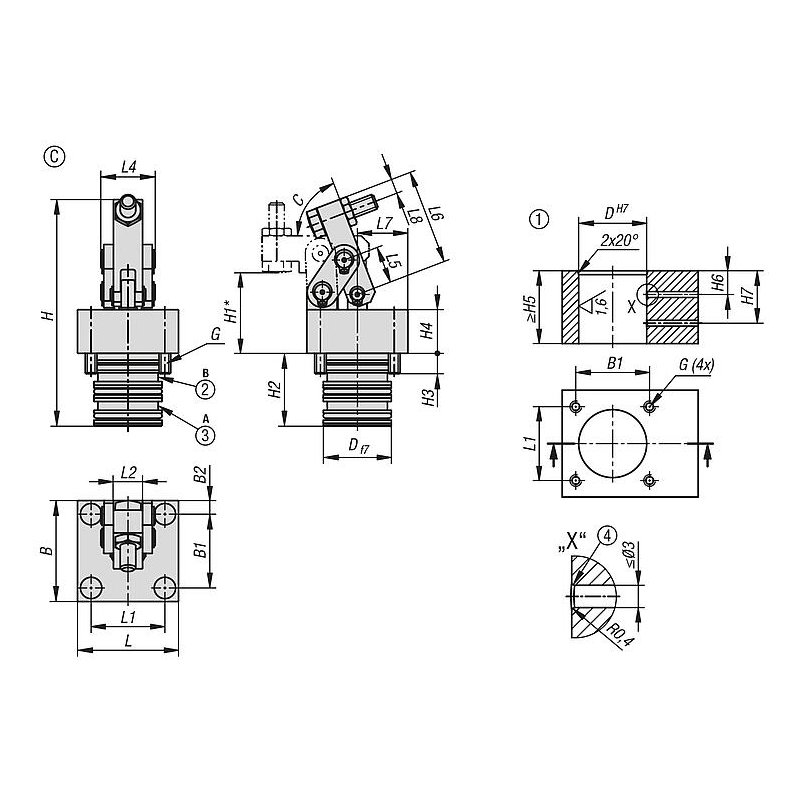

Bkz. montaj konturu.

– Entegre metal sıyırıcı.
– Kısmen indirilebilen gövde.
– İş parçasına çarpmadan erişim.
– Hatsız basınçlı hava beslemesi.
– Çok yönlü montaj seçenekleri.

Pozisyon kontrollü.

– Kollu sıkıştırıcı için 1 adet gerdirme kolu.
– 4 adet silindir başlı cıvata DIN EN ISO 4762 sağlamlık sınıfı 8.8.
– 4 adet plastik kapak.
– 2 adet O halka 7×1,5 (O halka flanş bağlantısı için).

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
