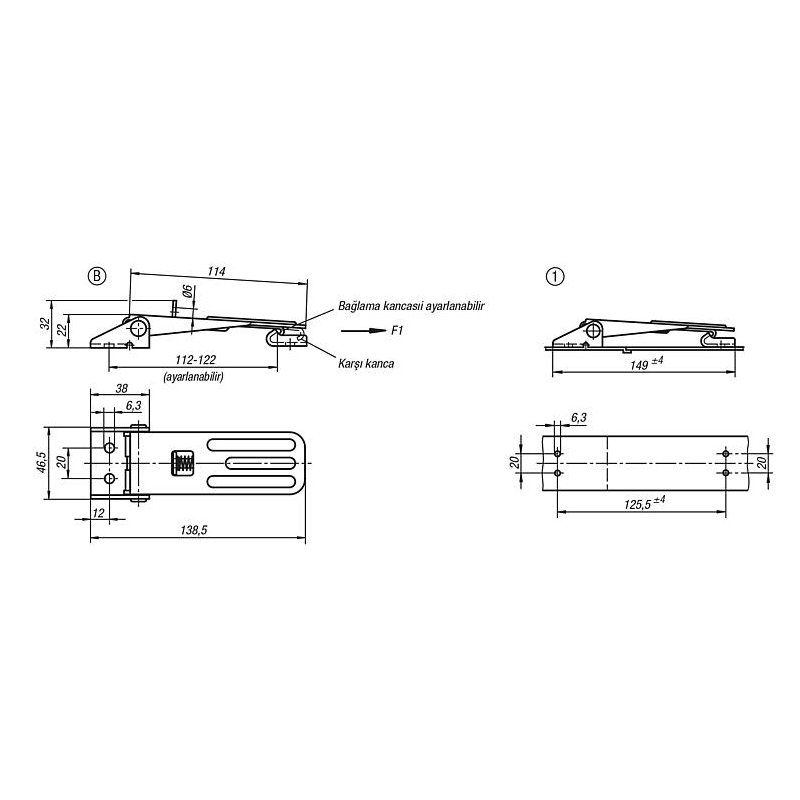

05545_C – Gerdirme mandalları, ayarlanabilir, vidalı delikler, görünür, Form C

Açıklama

Malzeme:

Çelik veya paslanmaz çelik 1.4301.

galvaniz kaplama, mavi pasifleştirilmiş.
Kaplamasız paslanmaz çelik.

Ayarlanabilir gerdirme mandalları, endüstriyel uygulamalar için güvenli kilitleme sistemleridir. Tam merkez noktası aşıldığında titreşimsiz kilitleme özelliğine sahiptirler. Ayrıca çok sağlam tipleri ve düşük montaj yükseklikleri ile öne çıkarlar.
Bağlama kancası karşı kancaya takıldıktan sonra, birbirine bağlanacak parçalar kol parçası çekilerek 6 mm’ye kadar yakınlaştırılabilir. Olası toleransların dengelenmesi veya yeterli gerdirmenin sağlanması için bağlama kancasının konumu bir mil (M6) ile ayarlanabilir.
Gerdirme mandalları vidalanabilir veya perçinlenebilir. İstenen tip karşı kanca ayrı olarak sipariş edilmelidir.
Tutma kuvveti F1, karşı kancaya değil, gerdirme mandalına ilişkindir.

Karşı kanca 05545.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

1. ‘Bu ürünün adı aynı zamanda germe kilidi, sandık mandalı, çanta kilidi, eksantrik kilit, mandal kilit, çekme kilit, kapak mandalı, kasa kilidi, metal kilit, konteyner mandalı gibi isimler olmaktadır.’
2. ‘Bu ürünün adı İngilizce olarak da toggle latch, draw latch, over-center latch, tension latch, case latch, lever latch, pull latch, clamp latch, box latch, catch latch gibi isimler olmaktadır.’
