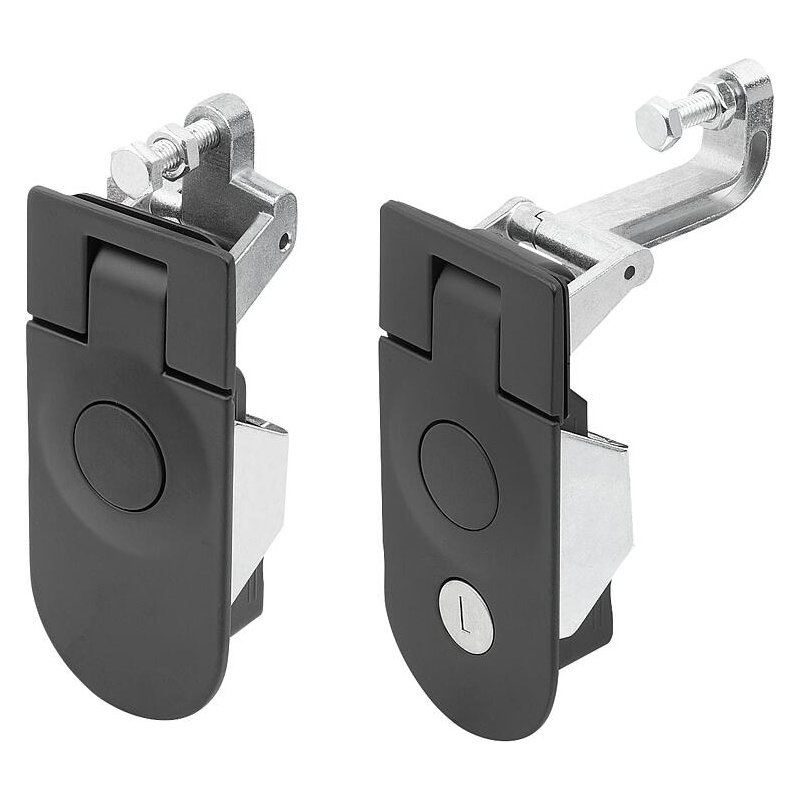

05582-05 – Sıkıştırma kolu kilitleri çinko, yarım daire

Açıklama

Ürün açıklaması:

Sıkıştırma bağlantı elemanları ağırlıklı olarak, basınç altındaki bileşenleri kapatmak için contanın daha yüksek bir temas basıncının gerekli olduğu kapılar, kanatlar, kapak ve gövde için kullanılır.
Kaldıraç etkisinin sayesinde, contaları birbirine bastıran bir sıkıştırma kuvveti oluşturulur. Sonuç olarak titreşimlere, toza ve/veya suya karşı son derece dayanıklıdırlar.

Gövde: çinko basınçlı döküm.
Askı, cıvata ve somun çelik.

Gövde siyah, toz boyalı.
Askı, cıvata ve somun galvanizlidir.

H1 ayarlama hareketi 60 mm’ye kadar ayarlanabilir.
Kapı kanadı kalınlığı maks. 5 mm.
Conta ile suya ve toza karşı korumalıdır.
Form A: kilitlenemez
Form B: kilitlenebilir
Kilit aynı şekilde anahtarlanmıştır, yani her kilit aynı anahtarla açılabilir.

Tetikleyiciye basıldığında kapak açık konuma geçer ve kapı açılabilir.
Kolun kapatılması kapıyı çerçeveye doğru bastırır.

– Makine Mühendisliği
– Anahtar dolapları
– Araç yapımı
– Laboratuvar ekipmanları
– Ambalaj endüstrisi

1. Taslağa uygun olarak bir montaj kesiti oluşturun.
2. Kilidi ön taraftan montaj açıklığına yerleştirin.
3. Cıvatayı arkadan sıkın, bu işlem montaj braketini kapı paneline çeker ve kapağı montaj açıklığına sabitler.

Cıvata, somun, conta ve montaj braketi teslimat kapsamına dahildir.
Kilitlenebilir sıkıştırma kolu kilitlerinin her biri 2 anahtarla birlikte teslim edilir.
