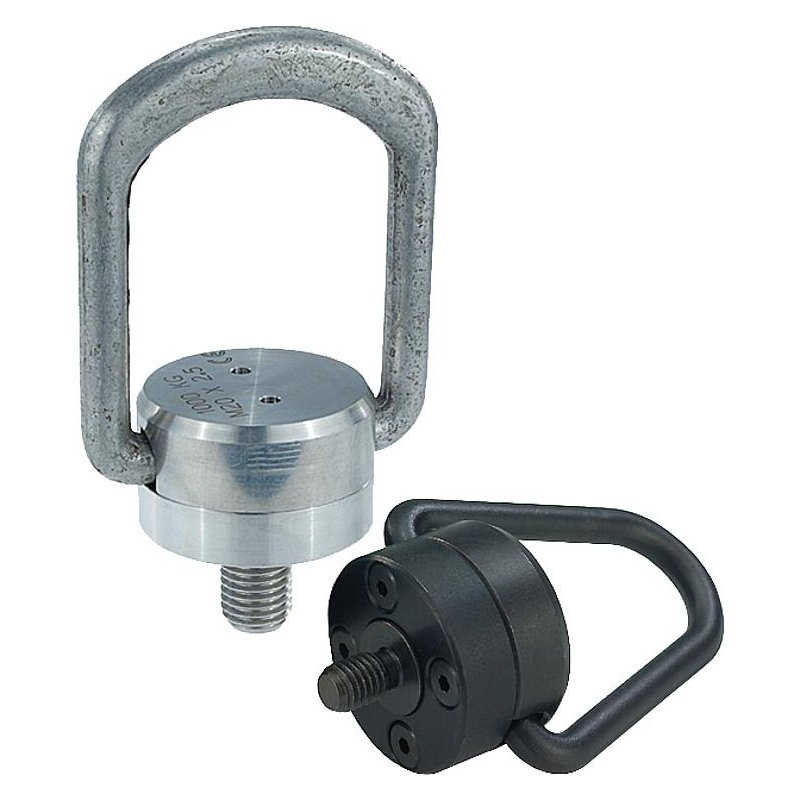

07770 – Döner yük braketi çelik veya paslanmaz çelik

Açıklama

Malzeme:

Islah çeliği paslanmaz çelik.

Perdahlı çelik.
Kaplamasız paslanmaz çelik.

Burç flanşı ile dayanma yüzeyi arasında ara pullar kullanılmaz.

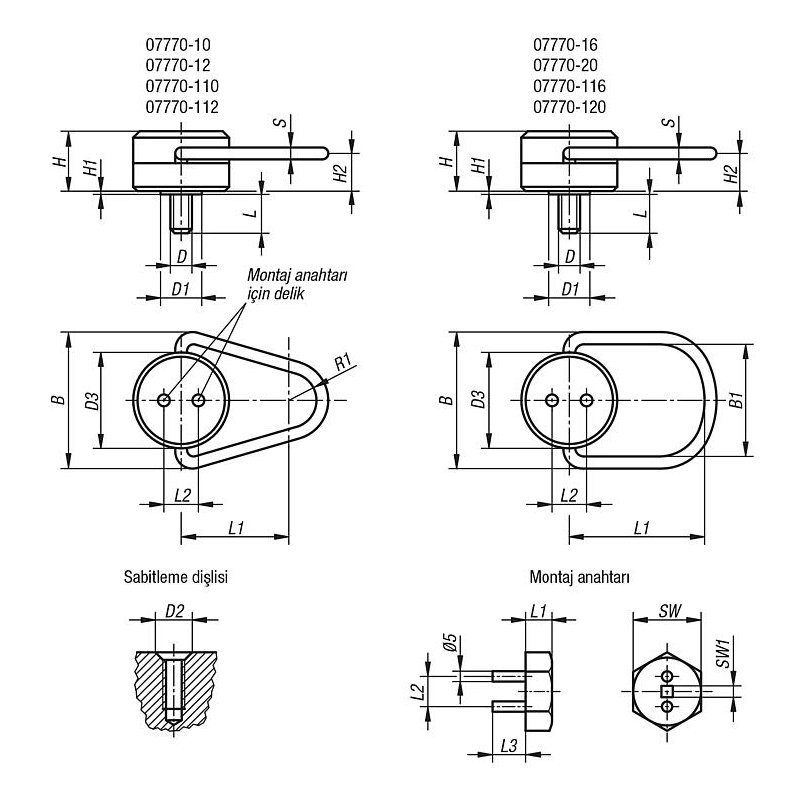

Dişli hatvesinin müsaade edilen hatve çapı (D2) dikkate alınmalıdır.
Cıvatalar, belirtilen sıkma torku ile sıkılmalı ve sıkılıkları düzenli zaman aralıklarında kontrol edilmeli ve gerektiğinde sıkılmalıdır. Montaj tamamlandıktan sonra, halkanın tüm yönlere doğru hareket ettirilebildiği ve döndürülebildiği kontrol edilmelidir.
Yük dikkatle kaldırılmalı, ani yüklenmeler önlenmelidir.
Halka üzerine yazılı taşıma kapasitesi aşılamaz.

– Montaj anahtarı döner yük halkasının mevcut deliklerine takılır.
– Tork anahtarı ile döner yük halkası önerilen sıkma torku ile sıkıştırılır.
– Dişli hatvesinin müsaade edilen hatve çapı dikkate alınmalıdır.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
