10271-20 – Tip I 40/40 tekli sürtünmeli mafsallar

Açıklama

Malzeme:

Gövde: Alüminyum basınçlı döküm.
Eklentiler ve sürtünme mili: Çelik.
Kapak halkası ve kapaklar: Plastik.
Kanal sabitleme plakaları: Alüminyum basınçlı döküm.
Vidalar, pullar ve blok somunlar: Çelik.

Gövde: Alüminyum renkli boyalı.
Eklentiler ve sürtünme mili: Yalın.
Kapak halkası ve kapaklar: RAL 7042 benzeri.
Kanal sabitleme plakaları: Alüminyum renkli boya.
Vidalar, pullar ve blok somunlar: Galvanizli.

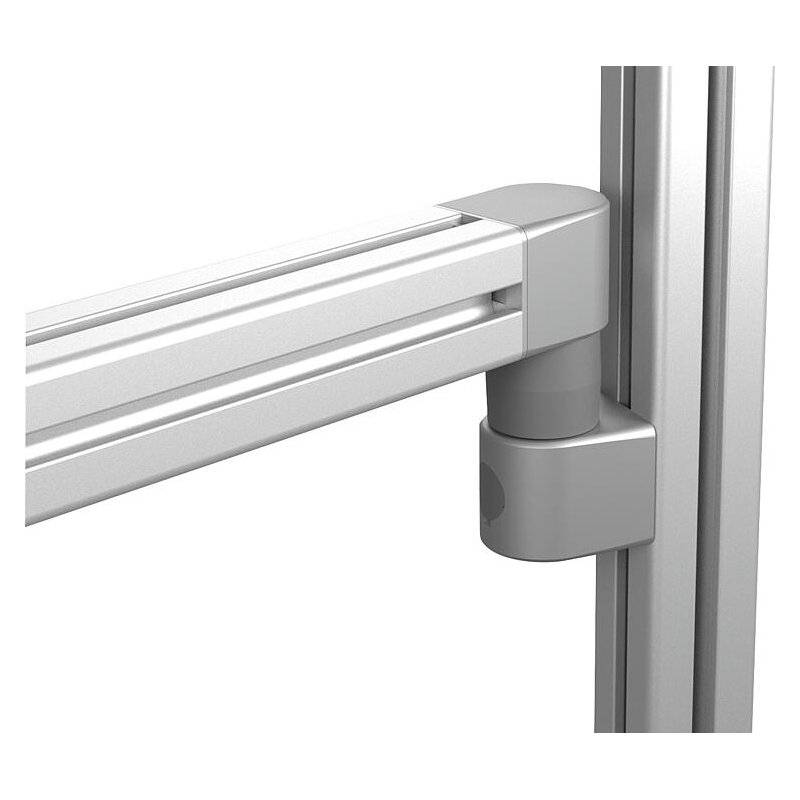

Alüminyum profiller kullanılarak döner kollar oluşturmak için sürtünmeli mafsallar. Sürtünmeli mafsallar, 0,5 ila 15 Nm arasında 6 kademede mevcut olan sabit bir sürtünme torkuna sahiptir. 360° döndürülebilir. Kılavuz ebat 40 mm.
Sürtünmeli mafsal profile uzunlamasına, çaprazlamasına veya önden takılabilir. Ön tarafa montaj için, ana delikte bir M8 diş (min. 15 mm derinlik) bulunmalıdır. Düz yüzeylere monte edilirken, birlikte verilen kanal sabitleme plakaları çıkarılır.

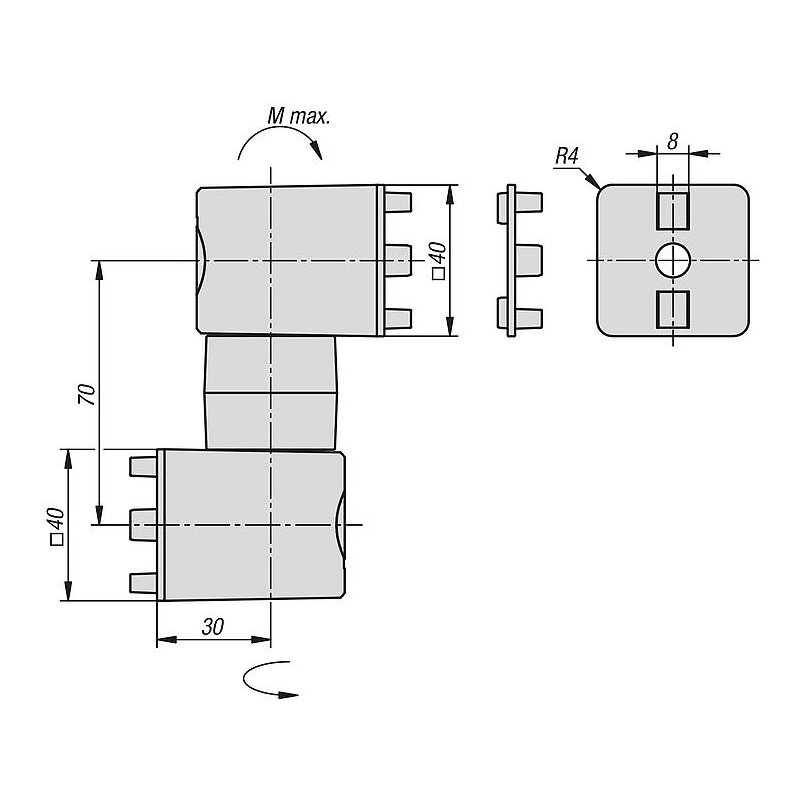

Maksimum tork yükü M 45 Nm’dir.

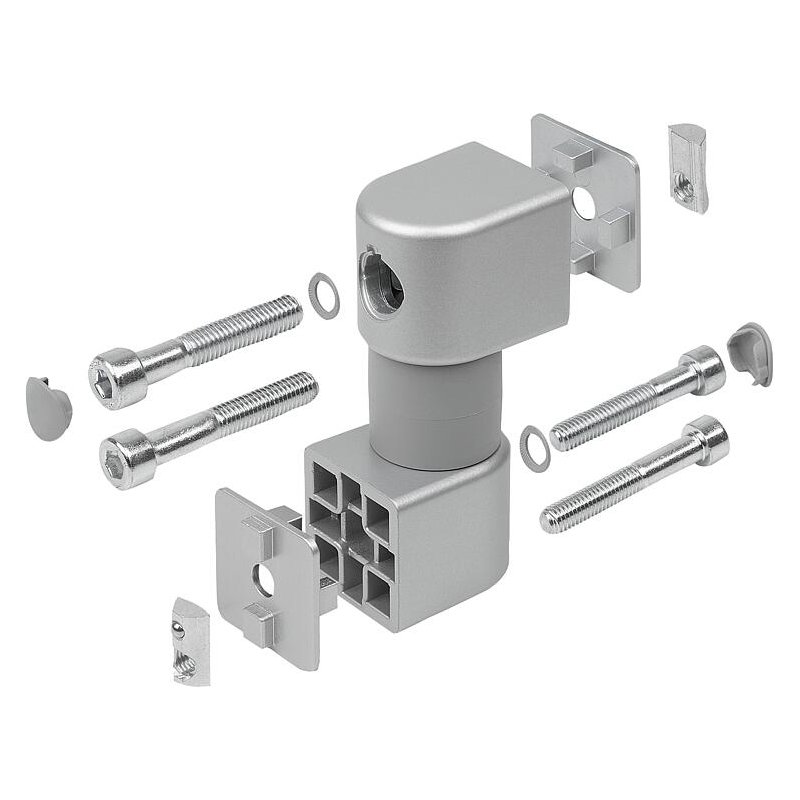

1 sürtünmeli mafsal
2 kapak
2 vida DIN EN ISO 4762 (DIN 912) – M8x45 (blok somun için)
2 vida DIN EN ISO 4762 (DIN 912) – M8x50 (ana delik için)
2 pul 8-FSt
2 sabitleme plakası
2 blok somun, kanal 8 – M8
