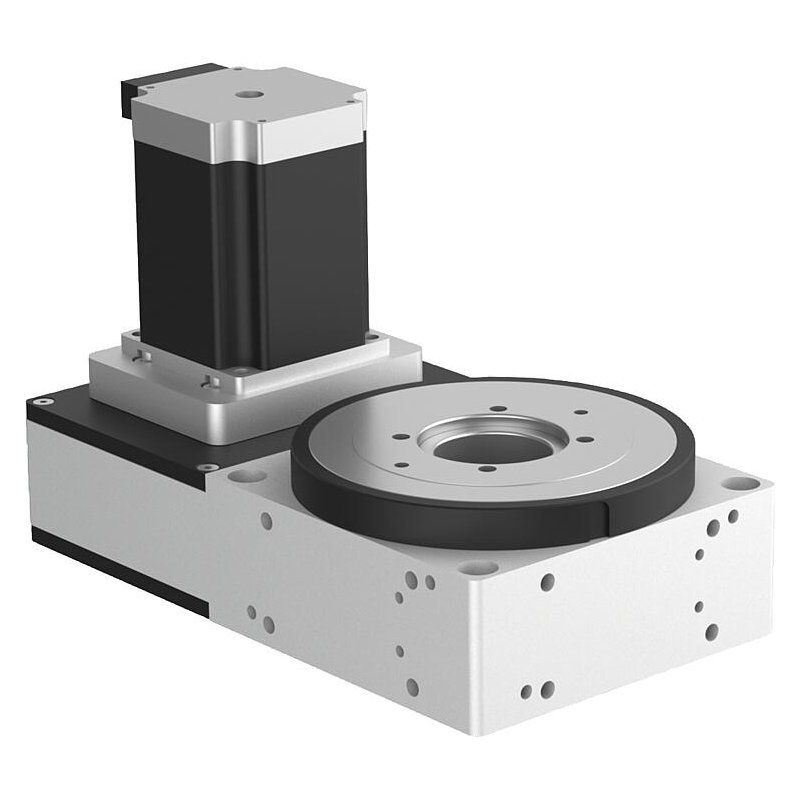

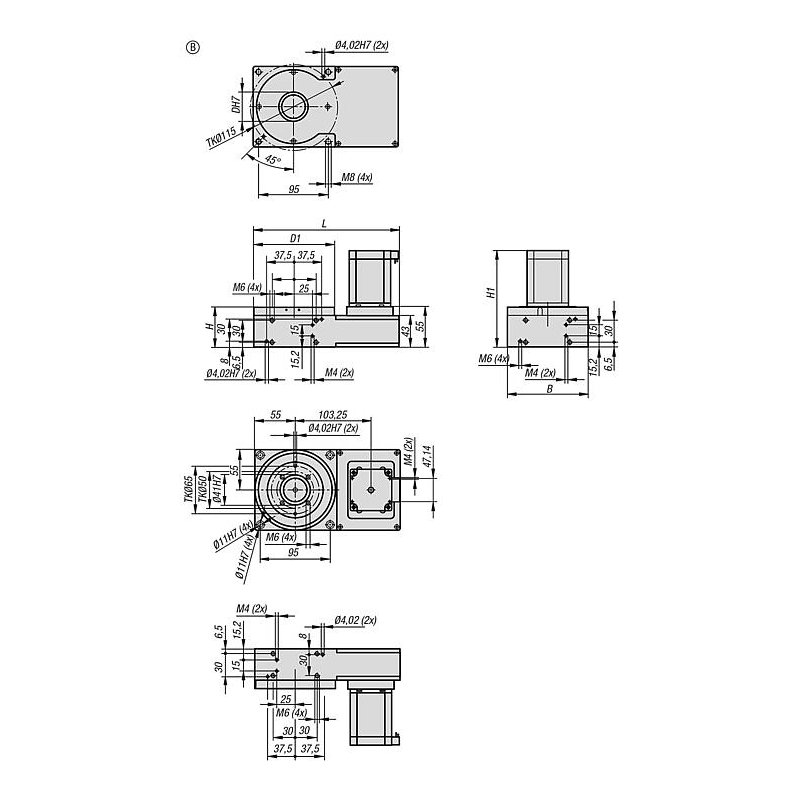

21085-10_B – Dişli kayış tahrikli yuvarlak konumlandırma sehpaları, Form B

Açıklama

Malzeme:

Alüminyum gövde.
Döner disk ve içi boş mil paslanmaz çelik.

Alüminyum eloksitlenmiş.

Dişli kayış tahrikli yuvarlak konumlandırma sehpaları, iş parçalarının hassas ve hızlı konumlandırılması için uygundur. Motorlu döner tablanın döner diski bir adım motoru ve bir dişli kayış tahriki ile çalıştırılır. Köşeli tasarımı sayesinde döner eksen çok çeşitli makine konstrüksiyonlarına monte edilebilir.
Pnömatik ve elektrik hatları, döner tablanın işlevini bozmadan içi boş milin geniş deliğinden geçirilebilir. Buna ek olarak delik, döndürülen parça için bir merkezleme noktası olarak hizmet etmek üzere H7 ayar ölçüsü ile tasarlanmıştır. Ayarlanabilir konumlandırma halkası ile dönüş referans noktası, monte edilen bileşenin konumuna göre gerektiği gibi ayarlanabilir.
Yatak çapraz makaralı bir rulmandır.
Yaklaşma anahtarları isteğe bağlı olarak temin edilebilen sensör tutucu (21085-02-901) ile monte edilebilir.
Uygun programlama yazılımını indirilebilecek şekilde sunuyoruz.
Devir başına 200 adım çözünürlüğe sahip adım motoru, tek yönde 0,005 mm’lik hesaplanmış bir konumlandırma hassasiyeti sağlar. Tek yönde mutlak konumlandırma hassasiyeti 0,01 mm’dir. Sistem %100 görev döngüsü ile çalıştırılabilir.

21085-10*:
Dişli aktarımı: 2:1
Geri dönme boşluğu: <0,2°
Döner diskin eksantrikliği: <0,02 mm
Maks. giriş devir sayısı: 600 dev/dak
Maks. görev döngüsü: %100
Gerekli giriş torku: 0,13 Nm
Sertlik: bkz. diyagram
Dönüş: 360°, sonsuz
Kullanım sıcaklığı: +10 °C ila +60 °C
Etki derecesi η: 0,85
