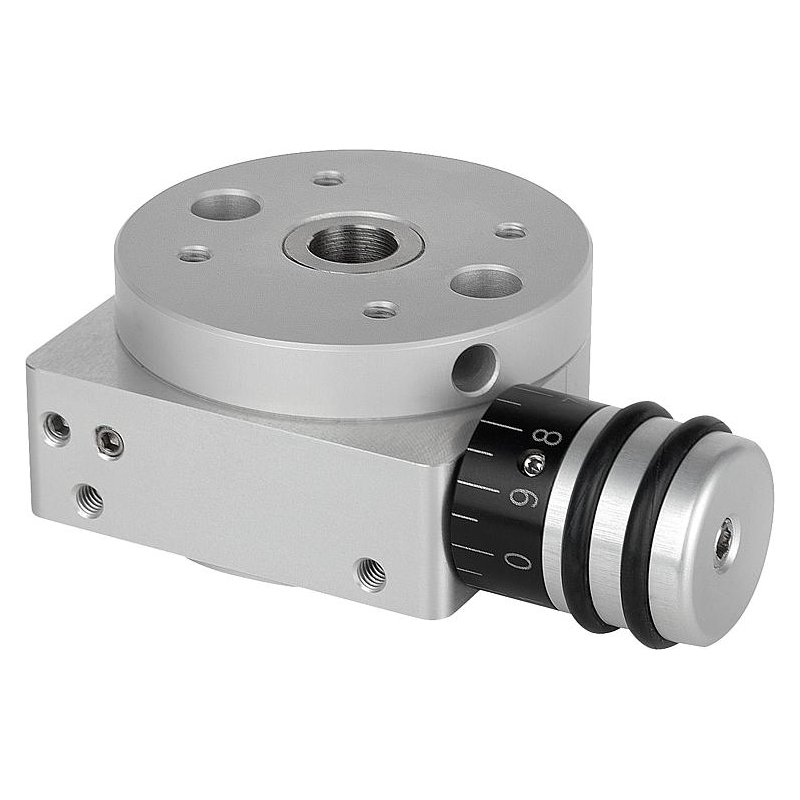

21160 – Yuvarlak konumlandırma sehpaları

Açıklama

Malzeme:

Ana gövde ve yuvarlak sehpa: alüminyum alaşım, eloksal kaplama.
Mil: çelik, sertleştirilmiş.
Mil yatağı, kaymalı yatak, bakım gerektirmez.

Döner aksın radyal boşluğu < 0,015 mm.
Döner aksın eksenel boşluğu < 0,02 mm.
Tekrarlama hassasiyeti < 0,05°.
Mil: kendinden kilitlemeli.

Ayar yolu 360°’dir, uç dayanaksız.
Ölçek ayrımı 10 ayrım çizgisinden oluşur.
Aktarım oranı:
21160-08 = 50:1
21160-12 = 55:1
21160-25 = 50:1

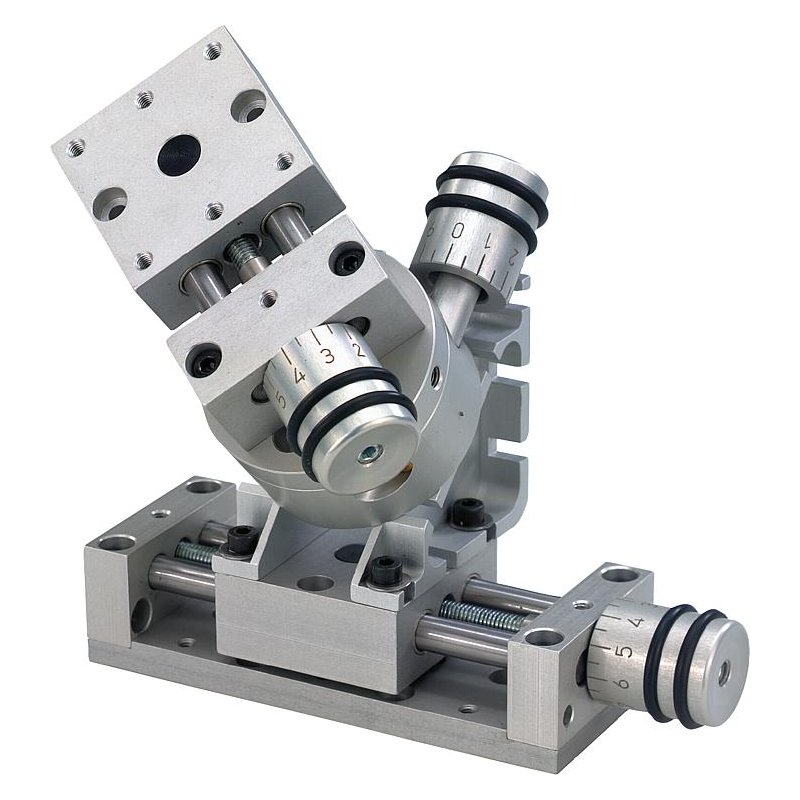

Yuvarlak konumlandırma sehpası, modüler prensip ile ilgili ebatında rahatça kombine edilebilir.

Burada bilgiler toplu halde PDF olarak sunulur:

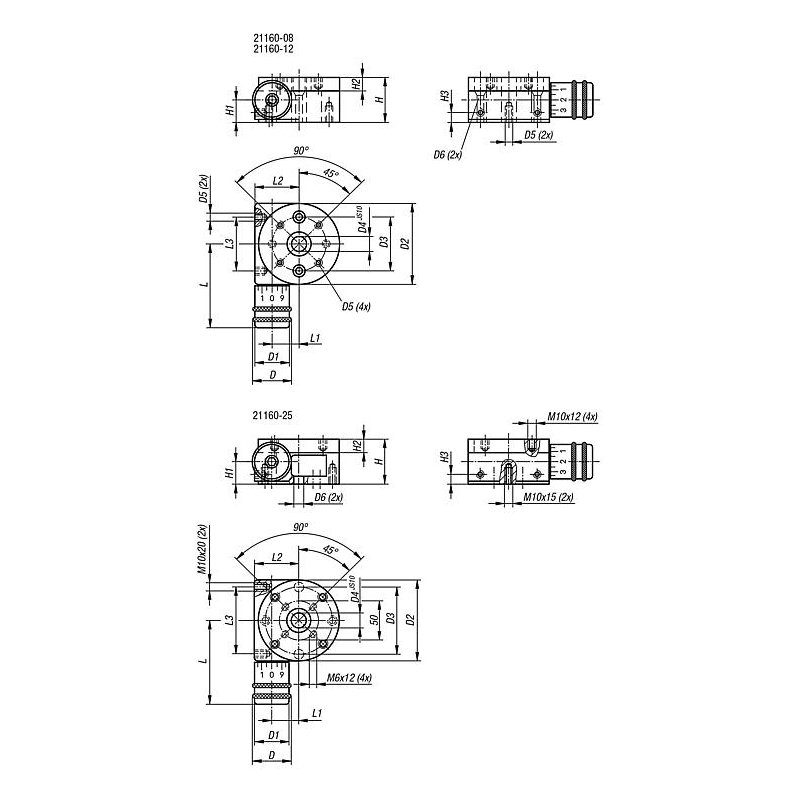

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
