21329-40 – İçten kaydırıcılı doğrusal bilyalı rulman, paslanmaz çelik, 24 kg’a kadar yük kapasitesi

Açıklama

Malzeme:

Ray ve kaydırıcı yalın.
Bilyalar sertleştirilmiş.

Tekli satış.

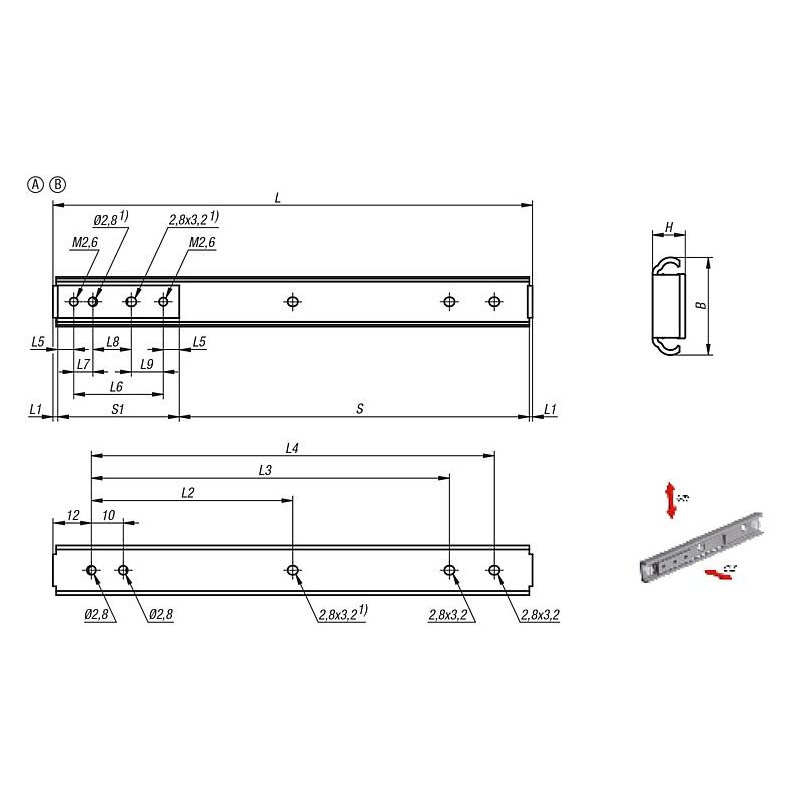

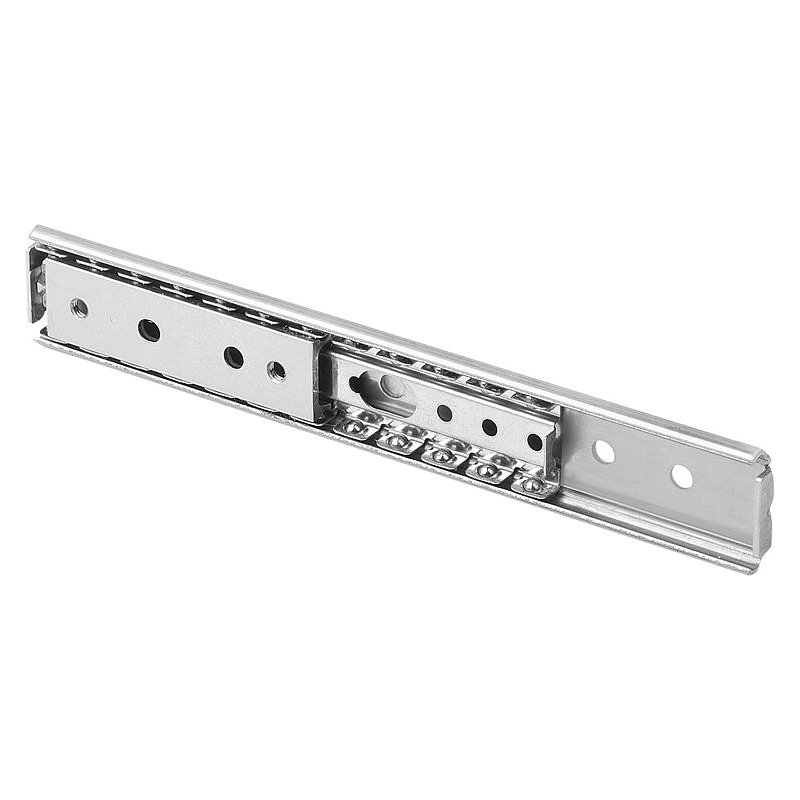

Bir kılavuz ray ve kılavuz raydaki bilya kafesi içinde hareket eden bir kaydırıcıdan oluşan doğrusal bilyalı rulman. Kurulum konumu tercihen dikey olmalıdır.
Belirtilen taşıma kapasiteleri, 50.000 döngüde maksimum değer için geçerlidir.
İç dayanaklar kafesi sınırlamak için kullanılır. Lütfen yüklü bir sistem için harici dayanak sağlayın.
Sabitleme cıvatalarının kafa yüksekliği 0,9 mm’yi geçmemelidir, aksi takdirde diğer lineer bilyalı rulman parçalarıyla çarpışma riski vardır.
Form A: yağlanmış.

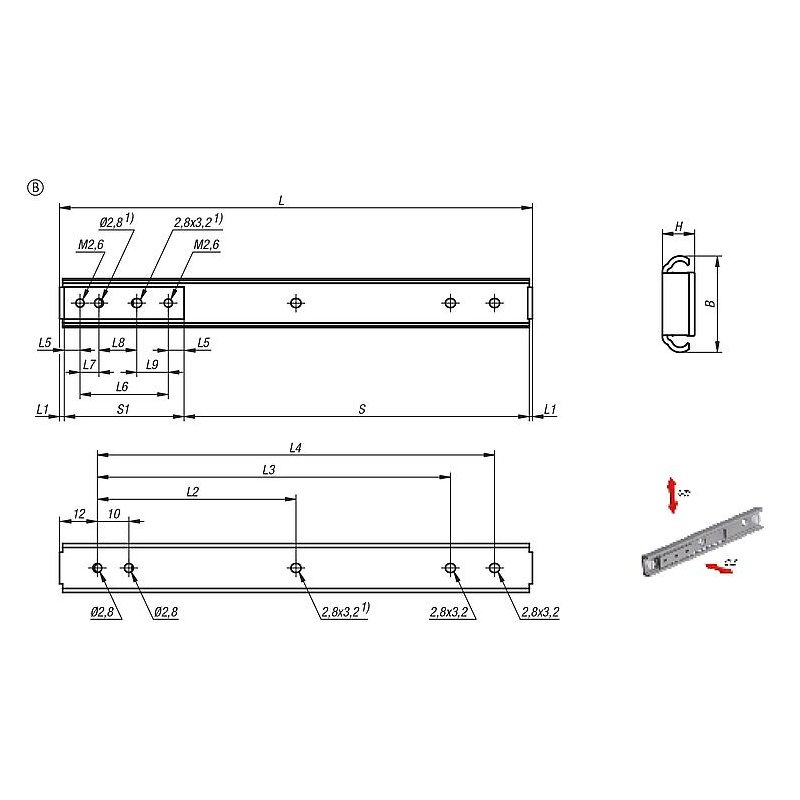

Form B: gıda sınıfı yağlayıcı ile.
Gıda endüstrisi için uygun bir yağlayıcı (NSF H1) kullanılır.
Önerilen cıvatalar: M 2,6.
Maksimum vida uzunluğu = panel kalınlığı + 1,5 mm.

5 °C ila 35 °C arası

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
