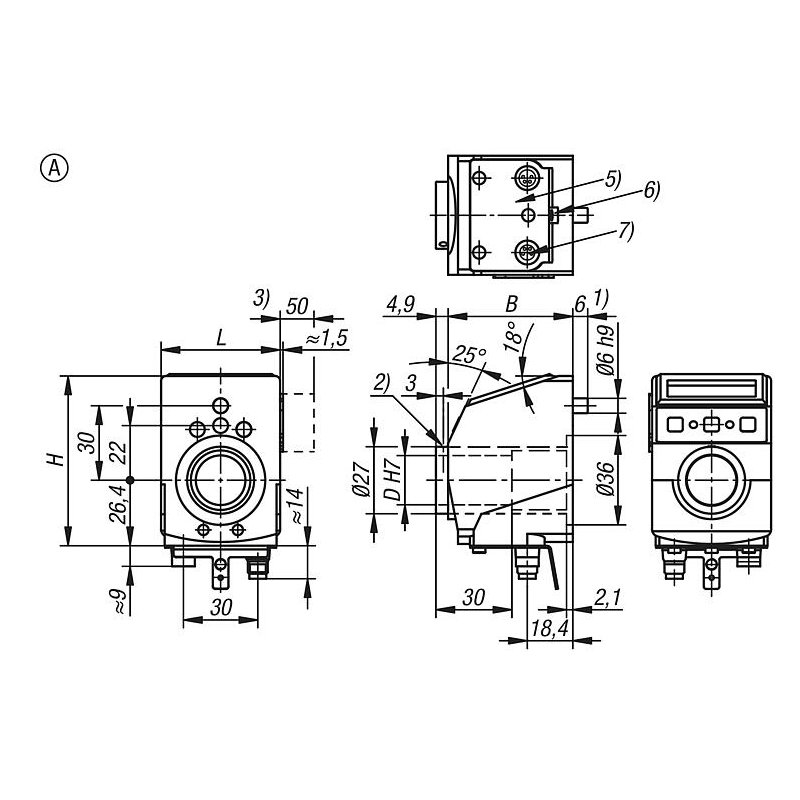

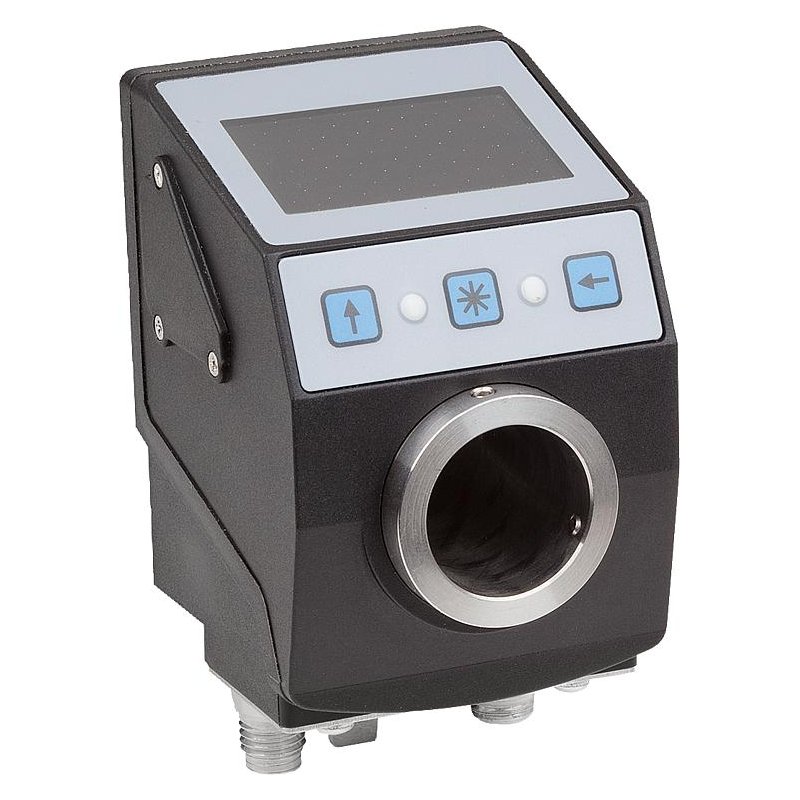

21924_A – Plastik pozisyon göstergesi, elektronik IO-Link arabirimi, form A, içi boş mil ile

Açıklama

Malzeme:

Gövde: plastik.
Paslanmaz çelik mil.
Pirinç fiş dişli.
Metal topraklama bağlantısı.

Nikel kaplama pirinç.
1x M8 konnektör (A kodlu), 4 kutuplu, 1x pim.

IO-Link uyumlu pozisyon göstergeleri format değişikliklerinin kontrol edilmesi amacına hizmet eder, böylece ayar süreleri verimli bir şekilde azaltılır ve makine verimliliği artırılır.
İki satırlı LCD gösterge yardımıyla hem istenen değer hem de gerçek değer gösterilebilir.
İlave iki LED kullanıcıya, istenen ve gerçek değerin birbiri ile uyumlu olduğu (LED’ler yeşil yanar) veya olmadığı (LED’ler kırmızı yanar) ile ilgili görsel sinyaller verir. Bunun dışında kullanıcıya LED’ler üzerinden istenen pozisyona ulaşmak için uygulamanın hangi yönde ayarlanması gerektiği gösterilir.
Pozisyon göstergeleri 21924-1530 ve 21924-1650 bir mil üzerinden uygulama ile birbirine bağlanır. Manyetik temas üzerinden sağlam sensör sistemi sayesinde uygulamanın pozisyonu belirlenir.
Pozisyon göstergeleri 21924-1531 ve 21924-1651 doğrudan uygulamaya monte edilir. Pozisyon belirleme bir manyetik sensör (21924-01) ve bir manyetik bant (21725) yardımıyla gerçekleştirilir. Sadece lineer uzunluk ölçümü için uygundur.

Uygunluk beyanı.

Pozisyon göstergeleri 21924-1530 ve 21924-1650:
Küçültme kovanı 21740.
Pozisyon göstergeleri 21924-1531 ve 21924-1651:
Manyetik sensör 21924-01.
Manyetik şerit 21725.

Pozisyon göstergeleri sadece bir IO-Link iletişim sistemi içine entegre edilebilirler.

Pozisyon göstergesi.
Montaj talimatı.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
