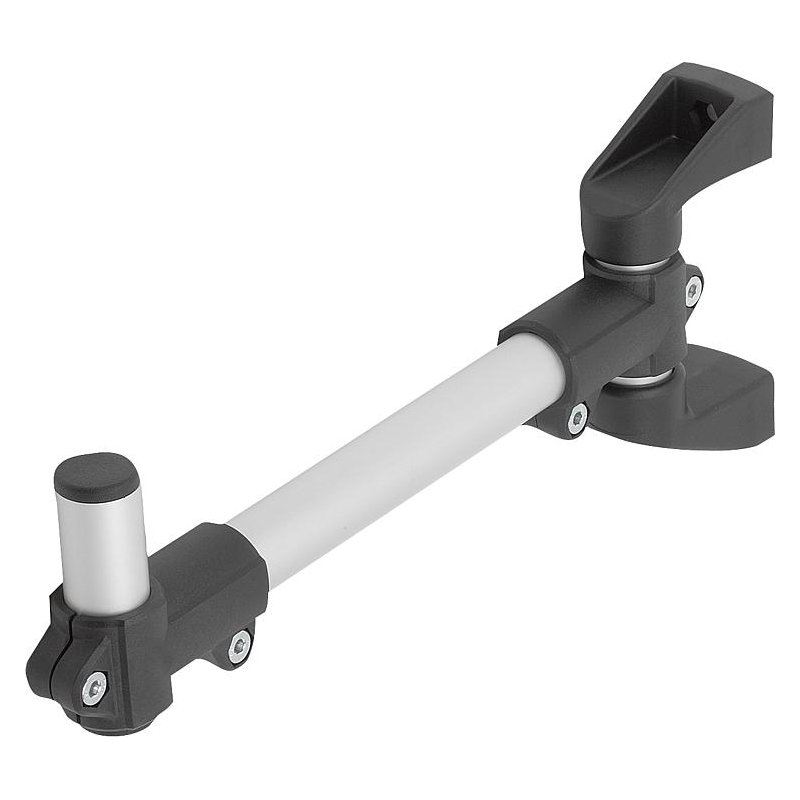

29180 – Taşıma kolu tekli

Açıklama

Malzeme:

Yüksek dayanıklı malzeme karışımı: Termoplastik / alüminyum.

siyah / kaplamasız

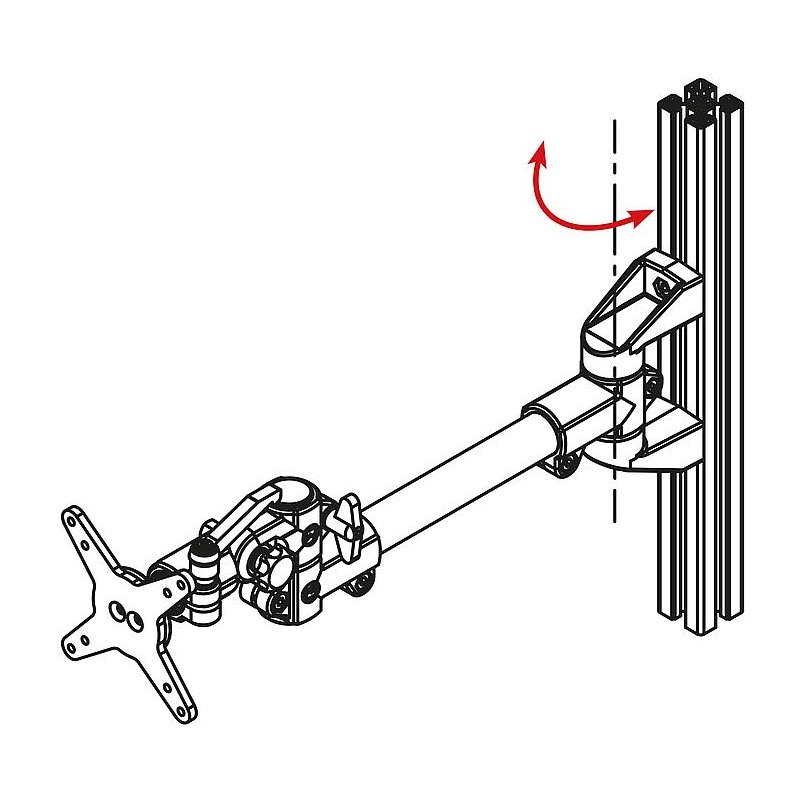

Endüstriyel kullanılan monitörler ve dokunmatik paneller için üç farklı ana taşıyıcı sunuyoruz:
Kompakt:
Yer tasarrufu sağlar, 60°’lik dönme alanına izin vermektedir. Maks. 10 kg’lik yükler için (statik). Üniversal vidalı plaka ile. Ana taşıyıcı Ø30 mm yuvarlak borulara veya 30×30 mm dört köşe borulara sabitleme için uygundur. Opsiyonel olarak mevcut küçültme kovanları 29040 üzerinden başka enine kesitlere (yuvarlak borular Ø20 ve 25 mm veya dört köşe 20×20 ve 25×25 mm) bağlantılar da mümkündür.
Döner flanşlı:
Titreşime karşı güvenli, sabitlenebilir monitör braketi, 90°’lik eğim ayarı ile, 15°’lik ızgara adımları ile. Maks. 25 kg’lik monitörler/kumanda cihazları için (statik). Üniversal vidalı plaka ile. Ana taşıyıcı Ø30 mm yuvarlak borulara sabitleme için uygundur. Opsiyonel olarak mevcut küçültme kovanları 29042 üzerinden başka enine kesitlere (yuvarlak borular Ø20 ve 25 mm veya dört köşe 20×20) bağlantılar da mümkündür.
Bilyalı mafsal ile:
60°’lik dönme alanına izin vermektedir. Maks. 10 kg’lik yükler için (statik). Üniversal vidalı plaka ile. Ana taşıyıcı Ø30 mm yuvarlak borulara sabitleme için uygundur. Opsiyonel olarak mevcut küçültme kovanları 29042 üzerinden başka enine kesitlere (yuvarlak borular Ø20 ve 25 mm veya dört köşe 20×20) bağlantılar da mümkündür.
Opsiyonel olarak farklı bağlantılar için bir duvar konsolu, profil konsolu, taşıma kolları tekli/çiftli, tablet braketi, tablet rafı veya bir bağlantı plakası VESA 50/75 veya 75/100 mevcuttur.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
