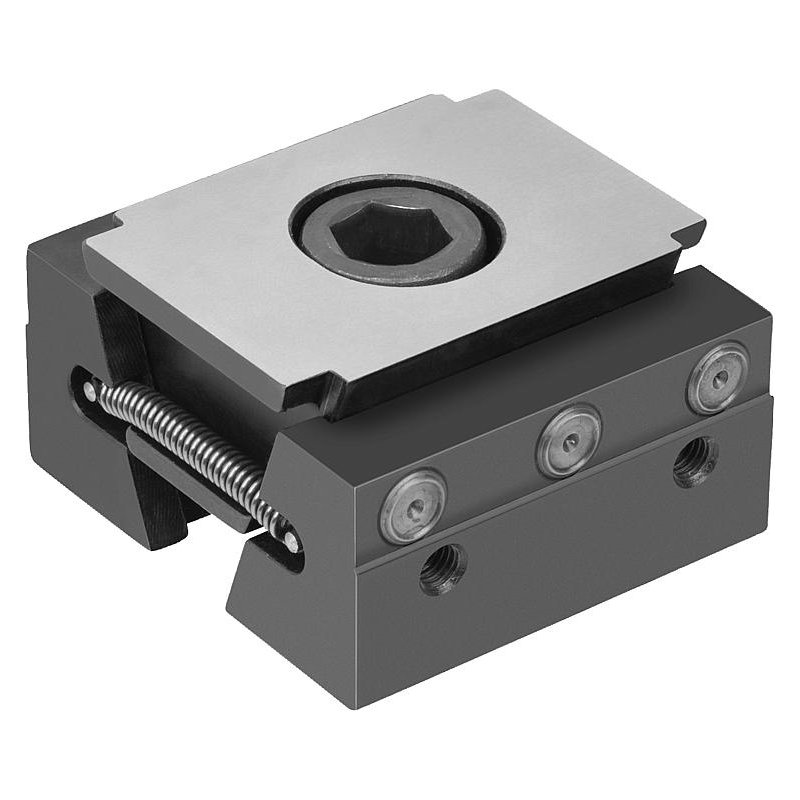

41501_E – Çelik kama kelepçe, Form E, sıkıştırma pimleri ile

Açıklama

Ürün açıklaması:

Kama gerdiriciler işlev ilkeleri dolayısıyla çoklu gerdirmelere uygundur.
Kama yüzeyleri sayesinde büyük gerdirme güçlerine ulaşılır.
İsteğe göre kama gerdiricileri, germe rayı ile bağlantılı olarak veya dişli deliklerinde veya bir T kanalında gerdirme işlemi için kullanılabilir.
Gergi cıvatası içe döndürülerek her iki germe segmenti dışa hareket eder ve iş parçalarını işleme tertibatının sabit dayanak çenelerine karşı bastırır.
Çift kamada işlenen uzunlamasına delik sayesinde kama gerdiricileri kaydırılabilir veya toleranslar dengelenebilir.
Kaydırma yolu: M12 = ±1,0 mm, M16 = ±1,5 mm.

Çift kama ve germe segmentleri sementasyon çeliği.

Çift kama ve germe segmentleri sertleştirilmiş, fosfat kaplamalı.

Germe yüzeylerindeki iki adet vida deliği ile ek olarak, iş parçasının ideal bağlama derinliği için ilave yerleştirme çıtaları monte edilebilir.

Kama gerdirici.
Sabitleme cıvatası.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Bu ürünün adı aynı zamanda Kama pabuç, Takoz pabuç, Yan bağlama pabucu, Fikstür pabucu, Kama tipi sıkma elemanı, Çift taraflı kama pabuç, Mekanik kama pabuç, Ayarlı bağlama pabucu, Hassas sıkma pabucu, Kalıp bağlama takozu ve Yandan sıkmalı pabuç gibi isimler olmaktadır.
Bu ürünün adı İngilizce olarak da Wedge clamp, Miter clamp, Side clamp, Fixture clamp, Double wedge clamp, Workholding clamp, Expander clamp, Mechanical wedge clamp, Clamping wedge, Low profile wedge clamp ve Lateral clamp gibi isimler olmaktadır.
