42779 – UNILOCK Zero-point Bağlama Modülü ASM 99

Açıklama

Malzeme:

Sementasyon çeliği.

Fonksiyon yüzeyleri: sertleştirilmiş ve taşlanmış.

UNILOCK germe modülleri makine tezgahlarına, tertibatlara (plakalar, küplere, kulelere vs.) çıkıntılı veya çıkıntısız olarak tüm konumlarda monte edilebilir.
UNILOCK germe modülleri ASM 99 özellikle dar iç mastarlar için uygundur. UNILOCK germe modülü ASM 99 bir üstyapı modülü olduğu için, germe modülü ile 56 mm’lik bir üstyapı yüksekliği elde edilir. Germe modülleri de komple gömülebilir ve bir tertibat plakasına veya makine tablasına yerleştirilebilir ve monte edilebilir. Entegre sorgu fonksiyonu üzerinden “açık” germe sürgüsü konumu sorgulanabilir.
Germe modüllerinin pnömatik kumandası tek başına veya birlikte gerçekleşebilir.
Bu şekilde bir sıfır nokta-germe sistemi bireysel olarak oluşturulabilir.
Modüler yapı sayesinde germe modüllerinin sayısı ve mesafesi gerdirme görevine en iyi şekilde uyarlanabilir. Donatım süreleri önemli ölçüde azaltılır ve böylelikle makinelerin çalışma süreleri uzatılır.
Yüksek gerdirme güçleri entegre yay paketi aracılığıyla üretilmektedir (ünite basınçsız gerdirilmiştir).
Çözme işlemi pnömatik olarak gerçekleşir.
Bir basınç düşmesinde veya basınçlı hava beslemesi dalgalanmalarında tam çekme kuvveti muhafaza edilir.
Tüm germe modülleri standart olarak bir turbo fonksiyonuna sahiptir. “Turbo” hava bağlantısındaki bir kısa hava palsı sayesinde yaylarla sağlanan normal çekme kuvveti tekrar belirgin ölçüde arttırılmaktadır. Bu şekilde germe modülleri ağır talaşlama için de son derece uygundur.
Azami çekme kuvveti için turbo fonksiyonu kullanımı tavsiye edilir.
UNILOCK sıkıştırma pimleri ve M10, M12, M16 sabitleme cıvataları ile aşağıdaki tutma güçleri mümkündür:
– Tutma gücü (M10) 35.000 N
– Tutma gücü (M12) 50.000 N
– Tutma gücü (M16) 75.000 N
Silindir başlı cıvata ile tutma gücü DIN EN ISO 4762-12.9
Sıkıştırma pimleri sadece sıkıştırma modülündeki monte edilmiş bir değişim ünitesi ile bağlantılı olarak sıkıştırılabilir.
Tüm germe modüllerinde kesintisiz bir sıkıştırma pimi ebadı ve 5 akslı modül gerdirme sistemi 80 ile uyumluluk çok yönlü kullanım imkanını garanti eder.

– Turbo 18 kN ile çekme kuvveti.
– Sistem basıncı: 6 bar, yağlı hava.
– Tekrarlama hassasiyeti ≤ 0,005 mm.
– Sıcaklık aralığı 5 °C ila 60 °C.

Bkz. montaj konturu.

– Kompakt tasarım.
– Dar iç mastarlar için uygun.
– Germe sürgüsü konumu “açık” sorgu fonksiyonu.
– Turbo fonksiyonu standart.
– Tekrarlama hassasiyeti ≤ 0,005 mm.
– Kısa koni üzerinden konumlandırma.
– Yüksek çekme kuvvetleri.
– Donatım süresi optimizasyonu.

– UNILOCK sıkıştırma pimi 42208, 42209, 42208-05, 42208-10.
– Germe modülleri için UNILOCK koruyucu pim 42796.

Hortum nominal genişlik tavsiyesi:
– Dört germe modülüne kadar hortum nominal genişlik 6 mm.
– Beş germe modülünden itibaren hortum nominal genişlik 8 mm.

Germe modülleri ana plakadaki bağlantılar üzerinden veya doğrudan germe modülünde dişli bağlantıya bağlanabilir.
Germe sürgülerinin fonksiyonunu sağlamak için, üstteki piston odasının hava tahliyesi “Turbo” hava bağlantısı üzerinden gerçekleşmelidir.

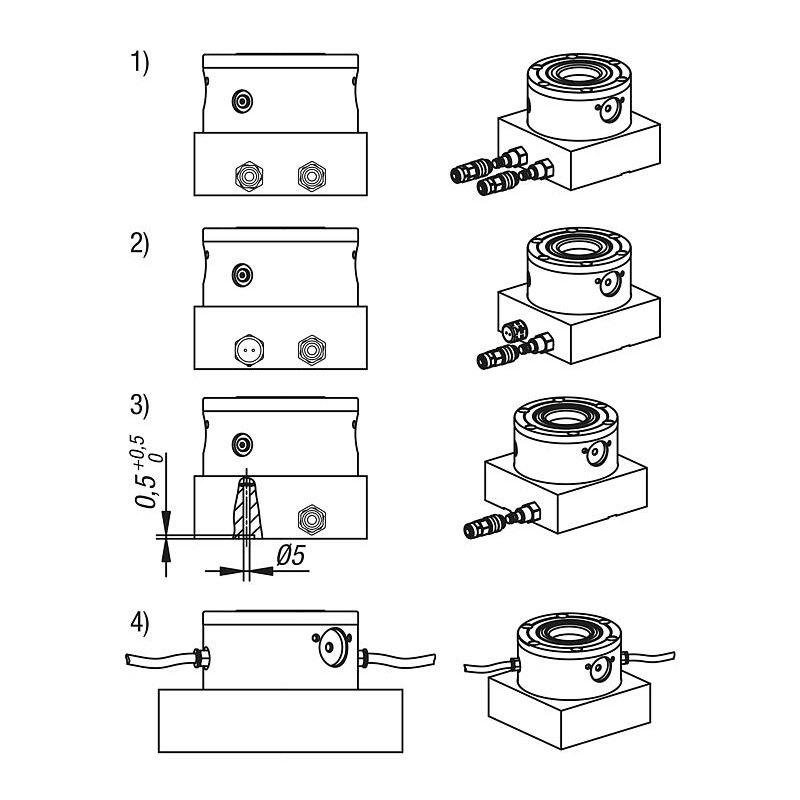

Bunun için dört seçenek vardır:
1) “Aç” bağlantısı yanındaki ana plakada turbo fonksiyon kullanımı ve bağlantısı. Bu şekilde gerekirse germe modülü kısa bir hava palsı ile sonradan gerdirilebilir. (tavsiye edilen)
2) Turbo bağlantıya bağlı olan ana plakadaki havanın tahliyesi için basit delik. Deliği kire karşı kapatmak için kilitleme fonksiyonlu bir bağlantı kullanılmamalıdır, bir hava tahliye vidası kullanılmalıdır.
3) Üçüncü durumda piston odasının havası, ana plakanın altında bir enine kanal üzerinden bağlanan bir delik üzerinden tahliye edilmelidir. Delik, hava tahliyesi gerçekleşebilecek şekilde turbo bağlantıya denk gelmelidir.
4) Germe modülünün yan kumandasında bir hava tahliye vidası bu noktada kullanılmalıdır.

– 1x gergi modülü.
– 2x O-halka Ø4,5×1,50 malzeme beslemesi için.
– 1x O-halka Ø4,5×1,50 sorgu fonksiyonu için.
– 6x sabitleme cıvatası.
– 6x kapak, sabitleme cıvataları için.
