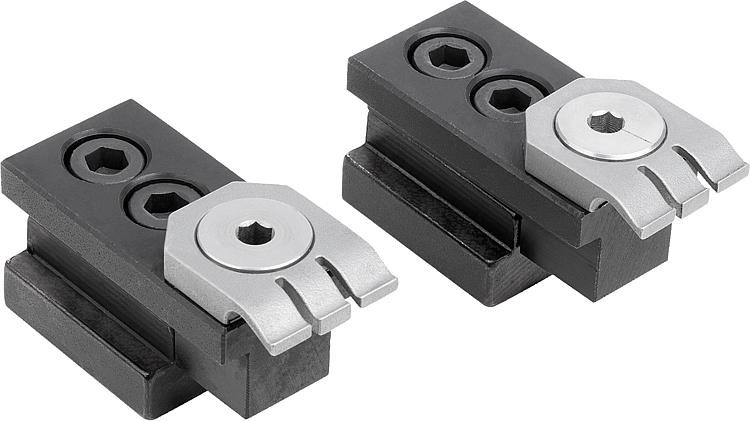

Çelik Yassı Bağlama Elemanı T Kanallar İçin

Malzeme:Ana gövde çelik.
Germe birimi ve dayanak yay çeliği.

Model:Temperlenmiş ana gövde.

Sipariş bilgisi:Sipariş numarası, bir germe biriminden ve bir dayanaktan oluşan bir çift içermektedir.

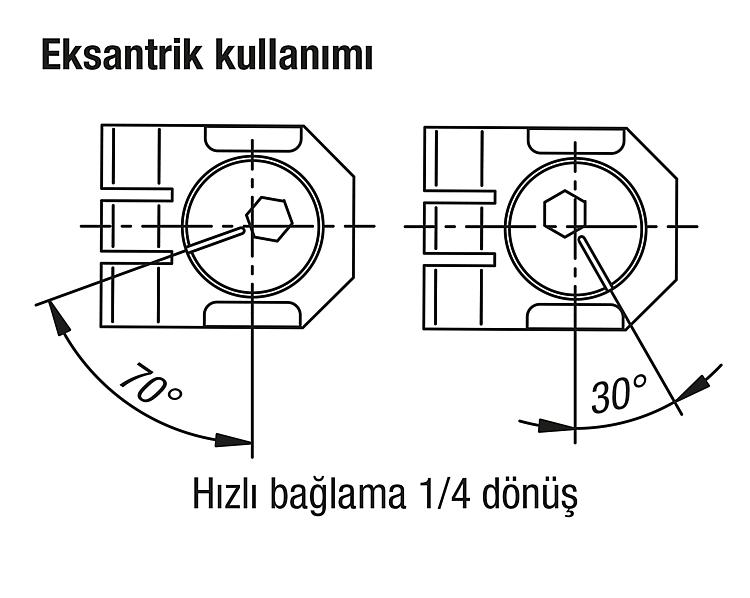

Bilgi:Germe birimindeki eksantrik vida çevrilerek iş parçası aşağı bastırılır (aşağı çekme etkisi). Ayrıca germe birimi, iş parçasını dayanağa bastırır ve bu şekilde bitişik paralel dayamaya imkan verir.
Dayanak tarafı, hassas tekrarlara imkan veren bir referans sunar.
Eksantriğin stroku: 1,2 mm.

Kullanım:Tertibatlar ve T kanal tezgahları üzerinde çoklu ve tekli parça gerdirme işlemleri için uygun.

Çizim bilgisi:
