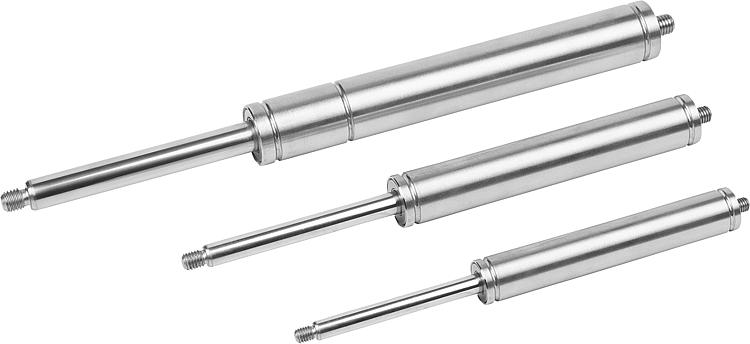

Gaz Basınç Yayları Paslanmaz Çelik (Gazlı Amortisör)

Malzeme:Piston çubuğu paslanmaz çelik 1.4305.
Basınç borusu paslanmaz çelik 1.4301.
Dolgu ortamı: Yağ, azot.

Model:Piston kolu ve basınç borusu yalın.

Bilgi:Kişisel doldurulmuş gaz basınç yayları değişim dışında kalmaktadır.
Gazlı basınç yayları bakım gerektirmez, kendi içinde kapalı sistemlerdir ve yüksek basınç altında azotla doldurulur. Son konum sönümlemesi ve yağlama için ayrıca iç tarafta tanımlı bir yağ miktarı bulunmaktadır. Gaz basınç yayları, basınç borusu dişli muylu içinde bir geri tepme valfına sahiptir, bu sayede dışarı itme kuvveti sonradan azaltılabilir.

Gaz basınç yayları, piston kolu aşağı bakacak şekilde depolanmalı ve monte edilmelidir.

Fiziksel özellikler nedeniyle bir gaz basınç yayının dolumu sırasında, nominal dışarı itme kuvvetinin ±%5 aralığında toleranslar oluşmaktadır.

Gaz basınç yayları, yüksek basınç altındaki azot gazı ile doludur ve kesinlikle açılmamalı veya aşırı yüklenmemelidir.

Talep üzerine:Diğer dışarı itme kuvvetleri.

olası dışarı itme kuvveti F1 (min. – maks.)
Ebat 06/15: 40 – 400 N
Ebat 08/19: 50 – 700 N
Ebat 10/23: 100 – 1200 N
Ebat 14/28: 200 – 2500 N

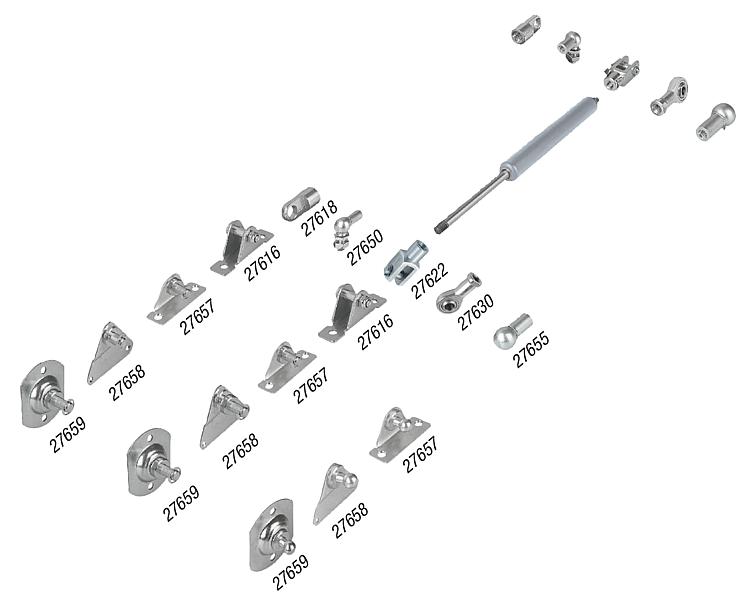

Aksesuar:Bağlantı parçaları ve tertibatlar için bkz. yandaki şema.
