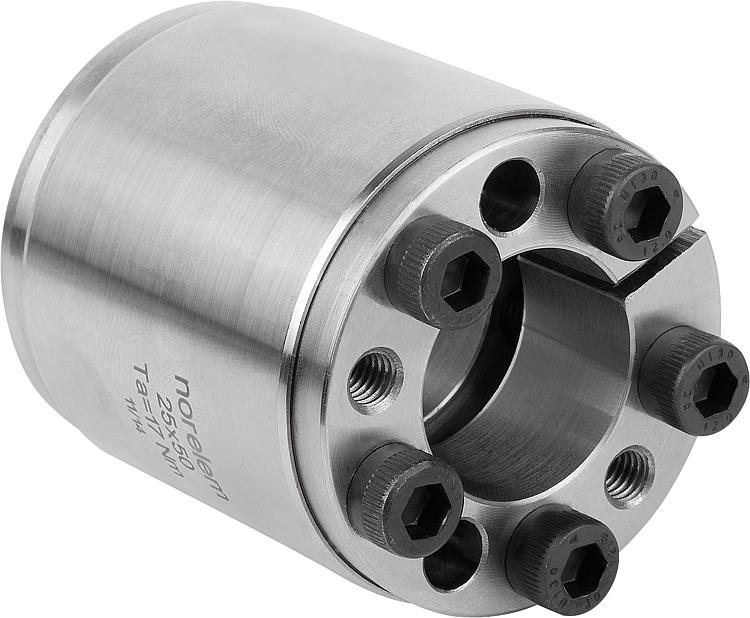

Germe Setleri Form H Yüksek Torklar İçin

Malzeme:

Çelik.

Model:

kaplamasız.

Bilgi:

Çok yüksek torklar için germe seti.

– 25 ile 85 mm arasında mil çapı için
– Yüksek torklar için
– Montaj esnasında hafif eksenel kayma
– Kendinden merkezlemeli

Montaj:

Konik yüzeylerde ve mil ile göbek arasındaki temas noktalarında germe seti hafifçe yağlanmalıdır. MoS2 veya gres kullanmayın. Germe setini göbek yuvasına takın ve milin üzerine itin. Cıvataları çapraz bir şekilde birkaç kademede belirtilen sıkma torku ile sıkın.

Sökme: Tüm cıvataları sökün ve ön flanşın çıkarma dişlilerine vidalayın. Cıvataları, germe seti çözülene dek çapraz bir şekilde birkaç kademede sıkın.

Toleranslar:

Mil:
h8 toleransı önerilir.
Yüzey kalitesi Rz ≤ 16 µm.

Göbek:
H8 toleransı önerilir.
Yüzey kalitesi Rz ≤ 16 µm.
