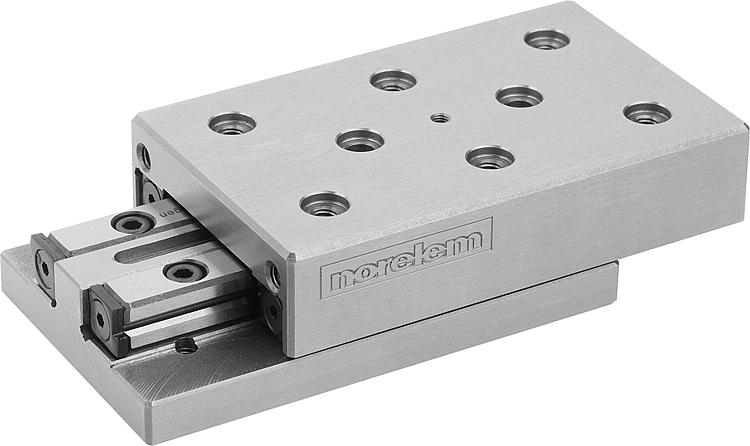

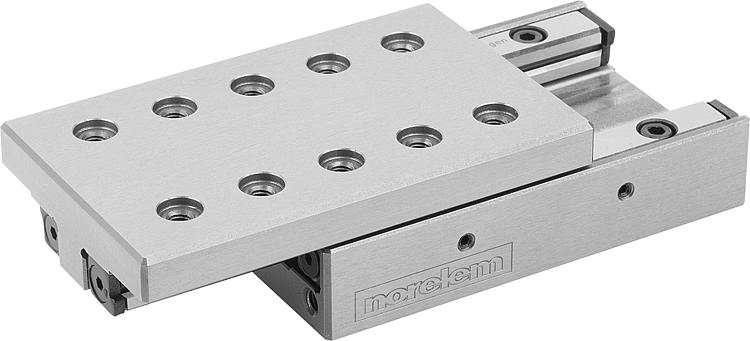

(Lineer Ray Araba) Hassas Kızak Yatakları Makaralı Rulmanlı Konumlandırma Delikli

(Lineer Ray Araba)

Malzeme:

EN-GJL-250.
Model:kaplamasız, taşlanmış.

Bilgi:

Bu makaralı rulmanlı hassas kızak yatakları, makine ve tertibat mühendisliğinde, ölçüm tekniğinde, optik enstrümanlarda ve hassas mekanikte kullanılmaktadır.

Belirtilen izin verilen yük taşıma değerleri (F), 1 milyon strokluk bir kullanım ömrü için tasarlanmıştır.
Tork değerleri sadece kızak ortada durduğunda geçerlidir.
Talep üzerine çapraz kızaklar da teslim edilebilir.

Kızağın üst tarafında D2 ve D3 deliklerinde ilave bir merkezleme deliği bulunmaktadır. 20240 no’lu merkezleme halkalarımızla bağlantılı olarak başka bağlantı elemanları tam olarak kızağın üzerine monte edilebilir.

F = Dinamik veya statik yük durumunda taşıma kapasitesi.
TI E/E1 = İç parçada E/E1/M tespitleme delikleri sayısı.
TA E/E1= Dış parçada E/E1/M tespitleme delikleri sayısı.
TI E2 = İç parçada E2/D1 tespitleme delikleri sayısı.
TA E2 = Dış parçada E2/D1 tespitleme delikleri sayısı.
