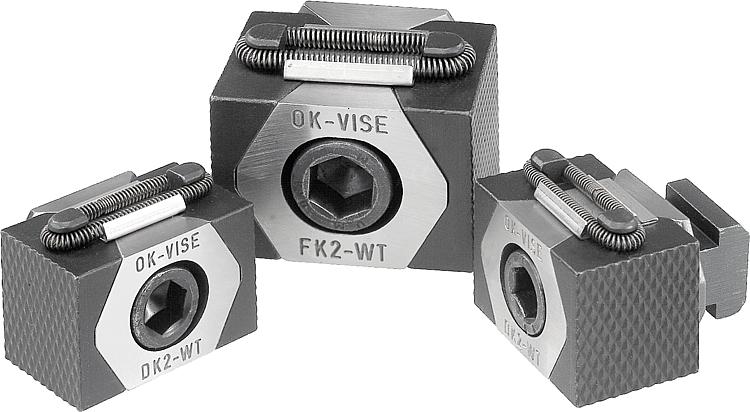

Kama Gerdirici Çift Tırtıllı Sıkıştırma Yüzeyleri

Malzeme:

Ana gövde, germe segmentleri: Takım çeliği.

Model:

Ana gövde: Sertleştirilmiş.
Germe segmentleri: Sertleştirilmiş (49-51 HRC) ve perdahlı.
Kama yüzeyleri: Taşlanmış.

Bilgi:Çift kama gerdiriciler, kompakt yapı şekillerinden dolayı özellikle yatay ve dikey çoklu gerdirmeler için uygundur. Sertleştirilmiş ve taşlanmış kama yüzeyleri sayesinde yüksek sıkıştırma kuvvetleri elde edilir.
İlgili kama gerdiriciler isteğe bağlı olarak bir kilit deliğine veya bir T kanalına sabitlenebilir. DIN 912 silindir başlı cıvatanın vidalanmasıyla iki germe segmenti dışa doğru hareket eder ve iş parçalarını sabit bir dayanağa doğru bastırırlar.

Çift kama sayesinde bu modelde “aşağıya doğru çekiş etkisi” oluşur.

Sipariş numarasında kaydırma mesafesi:
04527-12 = ±1,0 mm
04527-16 = ±1,5 mm

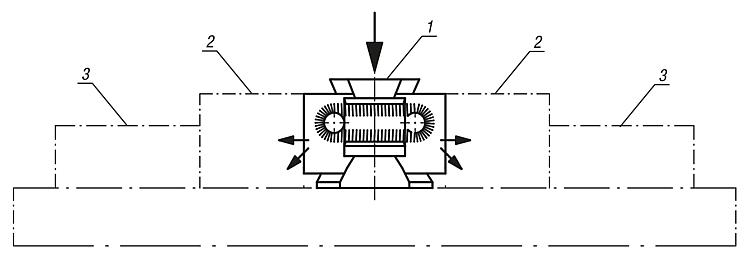

Çizim bilgisi:
