Malzeme:
Çinko basınçlı dökümden ZnAl4Cu1 gövde.
Çelikten 1.4301 miller
Poliasetal (POM) veya poliketon (PK) konik dişli çarklar.
Model:
Gövde ve miller yalın.

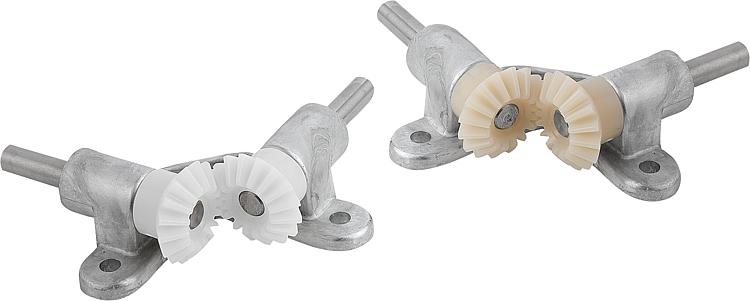

Konik dişli çarklar kalıplanmış, düz dişli. Kavrama açısı 20°.
Beyaz poliasetal.
Krem rengi poliketon.
Bilgi:
Poliasetal: Yüksek sertlik derecesi ve düşük sürtünme katsayısına sahip standart malzeme.
Poliketon: Sıra dışı aşınmaya dayanıklılığı ve çok iyi sürtünme özellikleri sayesinde diş kırılmasına karşı daha yüksek güvenlik, daha yüksek güç aktarımı ve çok daha yüksek kullanım ömrü olan malzeme.
1:1 transmisyonlu altı farklı boyutta evrensel olarak kullanılabilir ve bakım gerektirmeyen konik dişli. Dönüş yönü her iki tarafa da olabilir. Gövdedeki miller kendinden yağlamalıdır. Aks açısı 90° dir.
Bu konik dişli kutusu, manuel tahrikler için veya düşük devir sayılarında ve düşük yüklerde kısa süreli çalışan makine tahriklerinde kullanım için uygundur.
Sıcaklık aralığı:
-20 °C ila +100 °C.
Dikkate alın:
Ölçü tablolarında belirtilmiş torklar sadece dişli tertibatına ilişkindir, mil çapı veya uygu kaması boyu dikkate alınmamıştır. Taşıma kapasitesinin hesaplamaları dişli kenarlarının oyuk taşıma kapasitesi ile meydana gelen diş ayağı gerilimine bağlıdır. Bir dişli çarkın ilgili taşıma kapasitesi çok sayıda faktöre bağlıdır ve belirtilmiş olan değerler sadece seçimi kolaylaştıracak referans değerleri niteliktedir. Tork bilgileri, bir dişi esas almaktadır. Parça çapı, dişli çarkı eşleşmesi vs gibi faktörlere bağlı olarak, aktarılabilen torkun belirlenmesi için mutlaka gerekli olan örtüşme meydana gelir. Düz dişlinin en basit halinde genelde 1,1 ile 1,25 örtüşme derecesi mevcuttur. Örtüşmeyi büyütmek için küçük modüllü büyük dişli sayıları kullanılır. İyi bir profil örtüşmesi oyuk oluşumu gibi hasarları azaltabilir.
