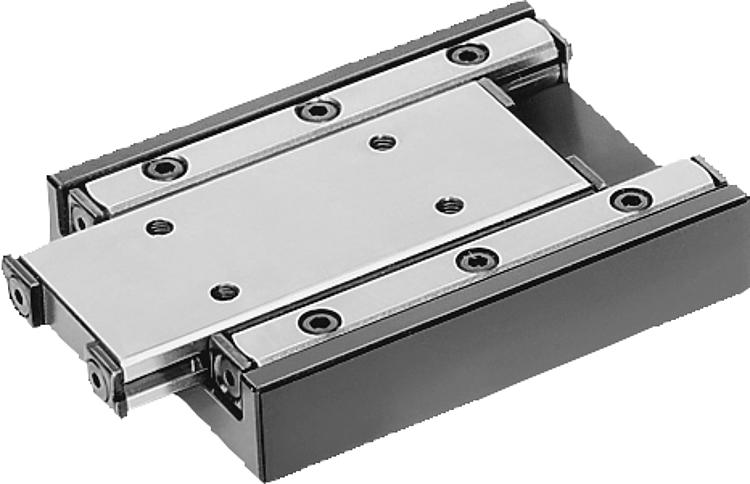

(Lineer Ray Araba) Küçük Kızak Yatakları Makaralı Rulmanlı

(Lineer Ray Araba)

Malzeme:

Dış gövde: alüminyum. Kızak ve yatak: çelik.

Model:

Dış gövde: siyah eloksal kaplama. Kızak ve yatak: taşlanmış. İç parça: sertleştirilmiş.

Bilgi:

Makaralı rulmanlı kızak yatakları, çok kolay bir şekilde hareket eder ve “N” cıvataları üzerinden ön gerilim altında ayarlanmıştır.
Sabitleme delikleri “K”, hem dişli delikler hem de açık delikler olarak kullanılabilir.
Belirtilen izin verilen yük taşıma değerleri (F), 1 milyon strok kullanım ömrü için geçerlidir.
Tork değerleri sadece kızak ortada durduğunda geçerlidir.

F = Dinamik ve statik yüklerde taşıma kapasitesi.
TI = İç parçada sabitleme delikleri E3/K sayısı.
TA = Dış parçada sabitleme delikleri E1/M sayısı.
GI = İç parçada delik sırası sayısı.
K = DIN 974-1 uyarınca M3 için derinliği olan dişli M4.
