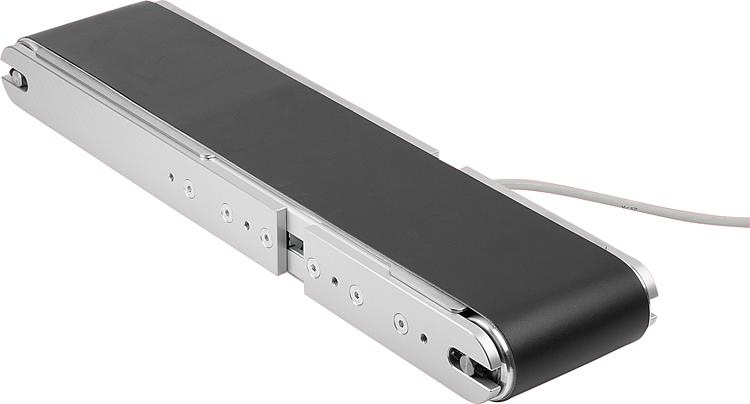

Küçük Konveyörler İç Taraftan Tahrikli

Malzeme:

Çerçeve: alüminyum profil 45×45 tip B.
Yatak flanşları: alüminyum.
Cıvatalar: çelik.
Kayış desteği: paslanmaz çelik 1.4301.
Yönlendirme makaraları: alüminyum.
Kayış yerleştirme sacı: VA sacı 2mm.
Akslar: paslanmaz çelik.
Taşıma kayışı taşıma tarafı PVC sertlik 70 Shore A (±5).Model:Çerçeve ve yatak flanşları: eloksal kaplama.
Cıvatalar: galvaniz kaplama.

Bilgi:

– Tahrik iç kısımda
– 24V DC elektrik değişimli, çok uzun ömürlü
– Çok küçük montaj alanı, rahatsız edici kenarlar yok
– Entegre kontrol teknolojisi
– Genişlikler ve uzunluklar talep üzerine 1 mm kademeli
– B tipi profil sistemi ile esnek montaj imkanları
– Motor, kontrol hatları üzerinden harici olarak kontrol edilebilir
– Kumaş konveyör bandının hareket tarafı, poliüretan emprenyeli (TPU)
– Konveyör bandının kumaşı polyesterden (PET) üretilmiştir
– Konveyör bandının taşıma tarafı düz bir yüzeye sahiptir

Teknik veriler:

– Nominal gerilim: 24V
– Tip performansı: 30W
– Başlatma akımı: 2A
– Motor devir sayısı: 5000 dak-1
– Kablo uzunluğu: 5 m
– Taşıma kayışı kalınlığı: maks. 2 mm
– Kablo çıkışı: sağ (standart)

Konveyör bandı tahriki:
– fırçasız EC motoru 24V, 30W
– Kontrol elektroniği konveyör bandına entegre edilmiştir
– Alın dişlisi
– Taşıma kayışının altında dişli kayış tahriki

Montaj:

Elektrik bağlantıları/fonksiyonları (açık uçlu 7 damarlı kablo 5 m):

beyaz: +24 V akım beslemesi +24V ters kutup korumalı
kahverengi: -Gnd akım beslemesi -24V ters kutup korumalı
yeşil: direction Gnd ayarında hareket yönü değişir
sarı: disable Gnd ayarında bant durur
gri: brake Gnd ayarında motor sargısı kısa süreliğine kapanır, bant frenlenir
pembe: speed 0-5V %1,25 ile nominal hızın %100’üne kadar hız kontrolü
mavi: Monitor N dijital devir sayısı çıkışı

Talep üzerine:– Kayış genişliği B 60 mm ila 400 mm
– Kayış uzunluğu L 520 ila 2000 mm
– Diğer kayış malzemeleri
– Diğer dişli transmisyonları

Çizim bilgisi:
