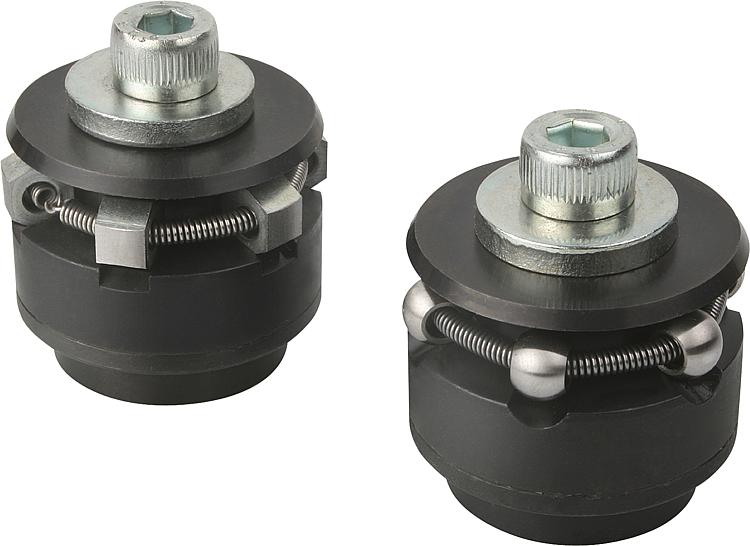

Merkezleyici Bağlama Elemanı Küreli veya Altıgenli
Malzeme:Gövde: 1.2842.
Küreler ve altıgenler: 1.4112.
Çekme yayı: 1.4310.Model:Gövde: Sertleştirilmiş ve perdahlı.
Küreler ve altıgen: Sertleştirilmiş ve taşlanmış.
Teknik veriler:Tekrarlama hassasiyeti ±0,025
Yuvarlak hareket hassasiyeti ±0,05Kullanım:İş parçasını belirtilen deliklerde içten dışa merkezi olarak konumlandırın ve gerdirin.
Avantajlar:– Hassas kendi kendine merkezleme.
– Burulma olmadan gerdirme.
– Büyük ayarlama yolları.
– Düşük yapı yüksekliği.

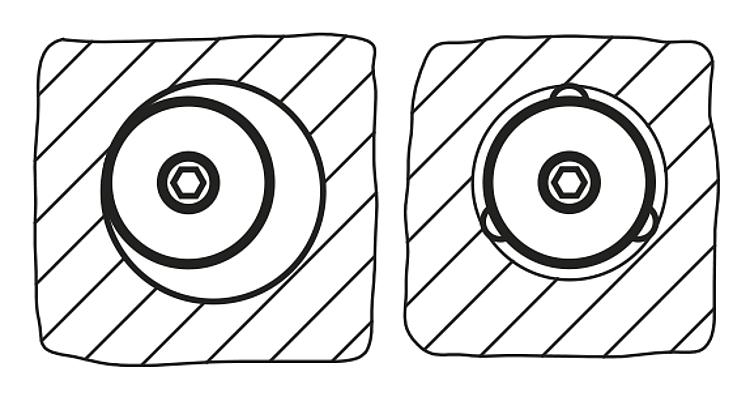

Çizim bilgisi:
Form A:
Küreli, hafif baskı izlerinin kabul edilebilir olduğu deliklerde gerdirme için uygundur.
Form B:
Altıgenli, hassas yüzeyli delik duvarları için.
Küreli, hafif baskı izlerinin kabul edilebilir olduğu deliklerde gerdirme için uygundur.
Form B:
Altıgenli, hassas yüzeyli delik duvarları için.
1) Yardımcı montaj aracı:
Bağlama elemanları için tam konum tespitli pim
