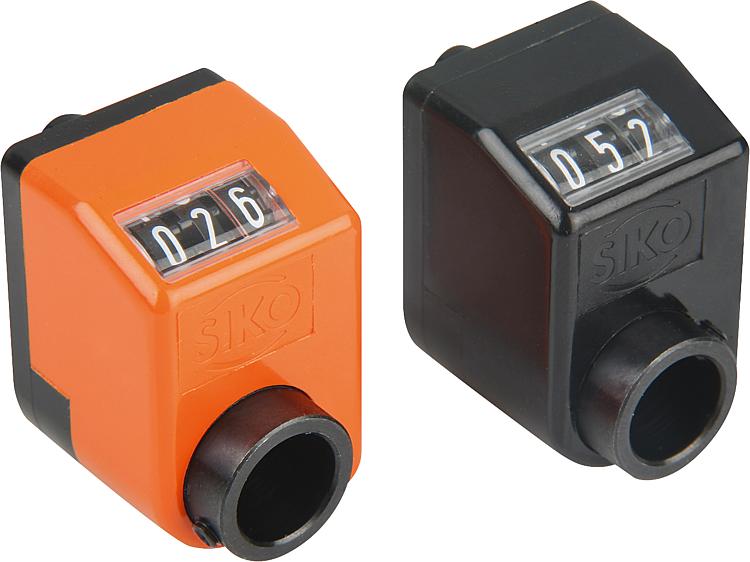

Dijital (Mekanik) Konum (Pozisyon) Göstergesi

Malzeme:

Gövde: poliamid 6.
İçi boş mil: çelik.
Kontrol camı:plastik.
Setskur: çelik.

Model:

Gövde: darbelere karşı dayanıklı.
İçi boş mil: perdahlı.
Setskur: siyah.
Rakam tekerleri: siyah, rakamlar: beyaz.

Bilgi:

Pozisyon göstergeleri, ayarlanmış olan ölçüm değerlerinin bir bakışta doğrudan okunmasını mümkün kılar.
Ayrıca mil dönüşü başına (ilgili mil artışı) gösterge değerini seçmek mümkündür; burada farklı gösterge değerleri, aktarma dişlileri ile gerçekleştirilir.
Pozisyon göstergeleri, küçük yapı şekilleri ve son derece hassas gösterme kabiliyetleri ile öne çıkar. Pozisyon göstergeleri özellikle küçük mil aralıkları ve küçük mil çapları için uygundur ve karşı tarafta bir deliğe takılan bir tork desteğine sahiptirler.

** 1. yıldızda montaj konumu ve 2. yıldızda sayma yönü belirtilmelidir. (Bkz. sipariş örneği “Montaj konumu, sayma yönü”).

Teknik veriler:

– 3 onluktan oluşan sayaç mekanizması
– Rakam yüksekliği yakl. 4 mm
– İçi boş millerin çapı 10 H7 mm
– 80 °C’ye kadar ısılara karşı dayanıklı
– Yağ ve çözücü maddelere karşı dayanıklı

Talep üzerine:

– Paslanmaz çelik tahrik mili
– İnç göstergesi

Aksesuar:– Küçültme kovanı 21940
