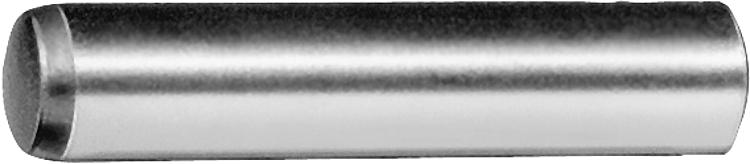

Silindirik Pimler DIN 6325

DIN 6325, Almanya’nın standartlaştırma kurumu olan Deutsches Institut für Normung (DIN) tarafından belirlenen bir standarttır ve silindirik pimler için gereksinimleri tanımlar. Bu standart, silindirik pimlerin boyutlarını, toleranslarını, malzemelerini ve mekanik özelliklerini belirler. DIN 6325 standardı hakkında detaylı teknik bilgi:

DIN 6325 Silindirik Pimler

Standart Tanımı: DIN 6325, silindirik pimlerin belirli boyutlarda ve toleranslarda üretilmesini sağlayan bir standarttır. Bu pimler, çeşitli mekanik uygulamalarda parçaların hizalanması, sabitlenmesi veya bağlantılarının sağlanması amacıyla kullanılır.

Boyutlar ve Toleranslar

• Çaplar (d):
  • Pimlerin çapları, genellikle 1 mm’den 50 mm’ye kadar olan standart ölçülerde üretilir.
  • Çap toleransları h6 sınıfında olup, bu sınıf, pimlerin yüksek hassasiyetle üretildiğini belirtir.
• Uzunluklar (l):
  • Pimlerin uzunlukları, 2 mm’den başlayarak çeşitli standart ölçülerde mevcuttur.
  • Uzunluk toleransları, pimlerin doğru hizalama ve montajı sağlamak için belirlenmiştir.
• Uç Şekilleri:
  • Pimlerin uçları, genellikle düz veya hafif yuvarlatılmış olabilir. Yuvarlatılmış uçlar, montaj kolaylığı sağlamak amacıyla tercih edilir.

Malzemeler ve Mekanik Özellikler

• Malzeme:
  • DIN 6325 silindirik pimler genellikle çelik veya paslanmaz çelikten üretilir. Çelik pimler, yüksek mukavemet ve dayanıklılık sunar.
  • Özel uygulamalar için sertleştirilmiş çelik, yay çeliği veya alaşımlı çelik gibi malzemeler de kullanılabilir.
• Yüzey İşlemleri:
  • Korozyona karşı dayanıklılığı artırmak için pimler genellikle yüzey işlemlerine tabi tutulur. Bu işlemler arasında pasivasyon, galvanizleme, sert krom kaplama ve diğer kaplama türleri bulunabilir.

Kullanım Alanları

• Makine ve Ekipman Montajı:
  • Silindirik pimler, makine parçalarının doğru hizalanmasını ve sabitlenmesini sağlamak için kullanılır. Örneğin, dişli kutuları, motorlar ve diğer mekanik montajlarda kullanılır.
• Otomotiv Endüstrisi:
  • Araç bileşenlerinin montajında, özellikle motor ve şasi parçalarının doğru hizalanması ve sabitlenmesinde kullanılır.
• Alet ve Kalıp Yapımı:
  • Kalıpların ve hassas aletlerin montajında, parçaların doğru pozisyonda sabitlenmesini sağlar.
• Elektrik ve Elektronik Cihazlar:
  • Elektrik ve elektronik bileşenlerin montajında, özellikle devre kartlarının ve bileşenlerinin sabitlenmesinde kullanılır.
