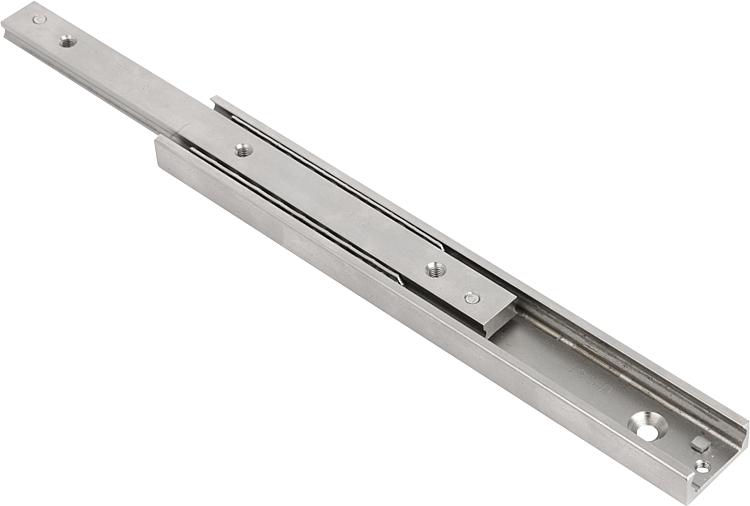

Teleskopik Raylar

Malzeme:

Ray ve rotor: rulman çeliği.
Bilyalar: rulman çeliği.

Model:

Ray ve rotor: galvaniz kaplama.
Hareket hatları: indüksiyonla sertleştirilmiş.
Bilyalar: sertleştirilmiş.

Bilgi:

Sabit bir kılavuz raydan ve hareketli bir rotordan oluşan kısmi uzatma. Rotor, tek tarafta ray uzunluğunun yarısından biraz daha fazla dışarı sürülebilir (C stroku). Kilitleme cıvatası çıkarıldığında, C stroku ile her iki yana kısmi uzatma mümkündür. Bu durumda toplam strok 2C’dir (strok).
Bu kompakt ve basit yapı şekli, çok büyük yük katsayılarını mümkün kılar.
Maksimum hareket hızı 0,8 m/s’dir.

Çalışma sıcaklığı -30 °C ila +170 °C.

Talep üzerine:

Diğer uzunluklar (ızgara ölçüsü 80 mm).
Boyut 28 ila maks. 1170 mm.
Boyut 35 ila maks. 1490 mm.
Boyut 43 ila maks. 1970 mm.
