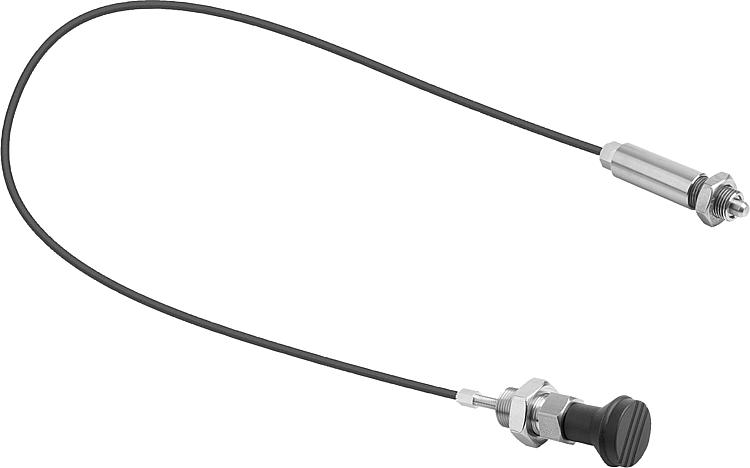

Uzaktan Tetiklemeli Paslanmaz Çelik İndeksleme Pistonları (Kilitleme Pimi)

Uzaktan Tetiklemeli Paslanmaz Çelik İndeksleme Pistonları (Kilitleme Pimi)

Ürün açıklaması:İndeksleme pistonları kilitleme konumunun çapraz kuvvetler nedeniyle değişmesinin engellenmesi gerektiği yerlerde kullanılır.
Bununla ilgili örnekler makine, mobilya ve özel araç yapımında uzunluk ve yükseklik sabitlemesi ve ayrıca konum sabitlemesidir.

Uzaktan tetiklemeli indeksleme pistonları, erişilemeyen yapı alanları kullanımı zorlaştırdığında veya ergonomi ve güvenlik unsurları nedeniyle uzaktan tetikleme gerektiğinde kullanılır.

İndeksleme pistonu ve operatör tarafı arasındaki bağlantı bir Bowden kablosu üzerinden gerçekleşir. İndeksleme pistonu ve tetikleme elemanı kombinasyonu, birçok uygulama durumu için kullanılabilen bir komple sistem oluşturmaktadır.
Tetikleme elemanına alternatif olarak kişisel bir tetikleme elemanının sisteme dahil edilmesi için birlikte verilen vidalama nipeli (Ø5 x 7 mm) kullanılmaktadır.

Farklı Bowden kablosu uzunluk versiyonları seçilebilir.
İlgili uygulamada ayar hassasiyetini sağlamak için Bowden kablosu montaj sırasında ilgili biçimde kısaltılabilir.

Bir korozyon koruması uygun bir malzeme seçimi ve kaplamalarla elde edilir. Çelik halat veya Bowden kablosu kılıfı gerekirse kolayca değiştirilebilir.Malzeme:İndeksleme pistonu ve tetikleme elemanı, paslanmaz çelik.
Mantar tutamak, termoplastik.
Çelik halat, paslanmaz çelik.
Çekme kılıfı çelik tel, iç ve dış plastik kaplamalı.
Uç kovanları, ayar vidaları ve vidalama nipeli pirinç.
Model:Kilitleme pimi sertleştirilmiş, taşlanmış ve yalın.
Bowden kablosu kılıfı siyah.
Mantar tutamak termoplastik siyah gri.
Plastik kapak termoplastik siyah, gri, kırmızı veya sarı.
Sipariş bilgisi:Uzaktan tetiklemeli indeksleme pistonları ve tetikleme elemanı ayrıca sipariş edilmelidir.Bilgi:Bowden tellerinin montajında aşağıdaki noktalar dikkate alınmalıdır:
Serbest halat ucunun uzunluğu döşeme açısı, bükme yarıçapı ve yük faktörleri nedeniyle değişebilir. Bu nedenle karşı yatağın (çekme kılıfı) uzunluğu, Bowden kablosu döşendikten sonra birlikte verilen ayar vidası yardımıyla uyarlanmalıdır. Aynı zamanda ayar vidası ile Bowden kablosu sisteminin ön gerilimi ayarlanır.
Döşeme sırasında özellikle asgari bükme yarıçapının, bu durumda R = 65 mm, altına inilmemesine dikkat edilmelidir. Dar yarıçap yüksek aşınmaya ve yüksek sürtünmeye yol açabilir.
Montaj sırasında kısa süreliğine de olsa asgari bükme yarıçapının altına inilmemelidir, aksi takdirde çekme kılıfında hasar meydana gelir. Kılıf ayrıca baskı kuvvetlerinin karşılanması için tasarlanmıştır. Çok fazla çekilirse iç taraftaki spiral esnetilir ve kalıcı hasar verilir.
Talep üzerine:Özel modeller.Aksesuar:Altıgen somunlar 07212.
Tutucu parçalar 03099.
Mesafe halkaları 03089.
Konumlandırma burçları 03099-50.
Tetikleme elemanı 03096-10-12420.

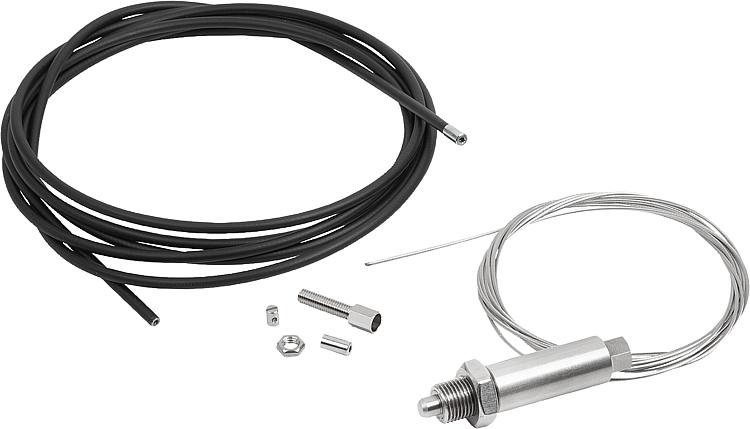

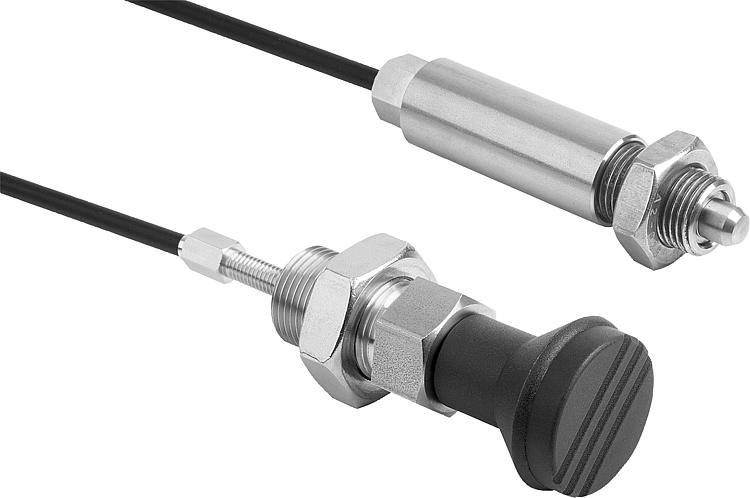

Teslimat kapsamıUzaktan tetiklemeli indeksleme pistonları:
İndeksleme pistonları, önceden monte edilmiş halat, çekme kılıfı, uç kovan, ayar vidası M6 x 34 mm ve vidalama nipeli Ø5 x 7 mm ile.

Tetikleme elemanı:
Plastik kapaklı tetikleme elemanı.Çizim bilgisi:

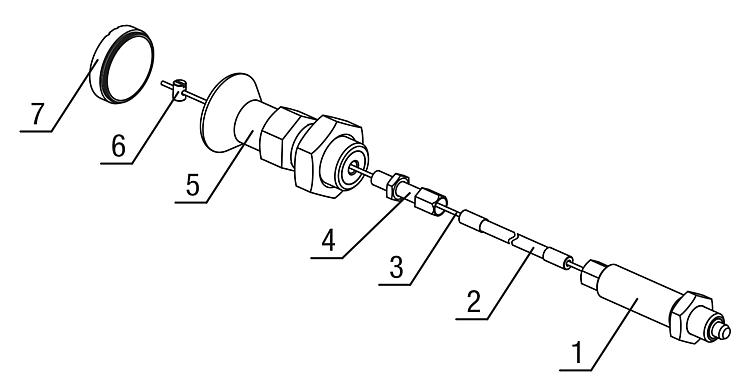

1) İndeksleme pistonu
2) Bowden kablosu kılıfı
3) Bowden kablosu halatı
4) Ayar vidası
5) Tetikleme elemanı
6) Vidalama nipeli
7) Kapak
