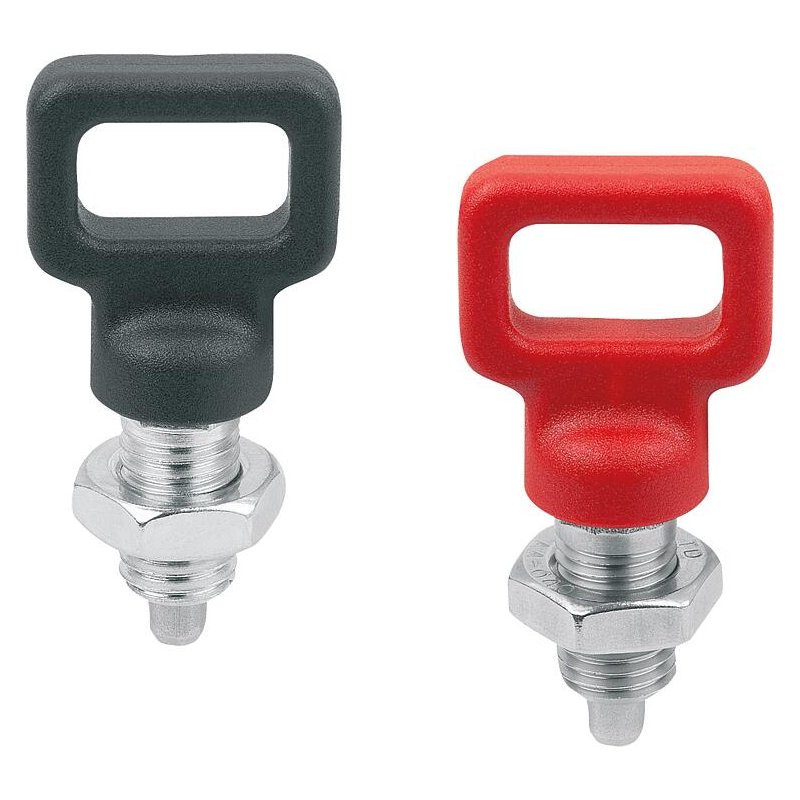

03089-05_B – Çelik veya paslanmaz çelikli indekseleme pistonu, plastik halkalı tutamaklı, Form B

Açıklama

Ürün açıklaması:

İndeksleme pistonları kilitleme konumunun çapraz kuvvetler nedeniyle değişmesinin engellenmesi gerektiği yerlerde kullanılır. Ancak pim elle çıkartıldıktan sonra başka bir kilitleme konumuna geçilebilir.
Eğer çıkartma işlemi daha uzun bir süre boyunca gerçekleşecekse ve kilitleme piminin geri tepmesi önlenecekse, Form C veya Form D kullanılmalıdır.

Çelik tasarım:
Dişli manşon serbest kesim çelik.
Kilitleme pimi 1.4305.
Paslanmaz çelik versiyon:
Dişli manşon ve kilitleme pimi 1.4305.
Halka tutamak termoplastik.

Çelik model:
Dişli kovan, mavi pasifleştirilmiş.
Kilitleme pimi sertleştirilmemiş, yalın.
Paslanmaz çelik model:
Dişli kovan yalın.
Kilitleme pimi sertleştirilmemiş, yalın.
Halka tutamak siyah-gri RAL 7021 veya trafik kırmızısı RAL 3020.

Montaj sırasında belirtilen maks. sıkma torkuna dikkat edilmelidir.

Özel modeller.

Burada bilgiler toplu halde PDF olarak sunulur:

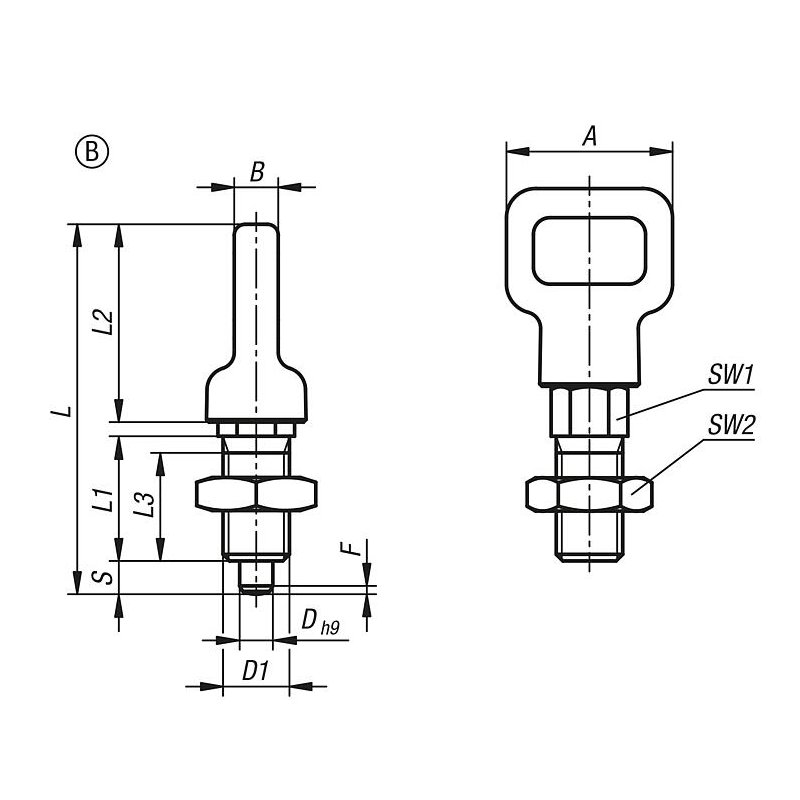

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Bu ürünün adı aynı zamanda İndeks Pistonu, Yaylı Kilitleme Pimi, Konumlandırma Pimi, T-Kollu İndeks Pimi, Çekmeli Pim, Sabitleme Pimi, Yaylı Pim, Stop Pimi, Kilitleme Pistonu gibi isimler olmaktadır.
