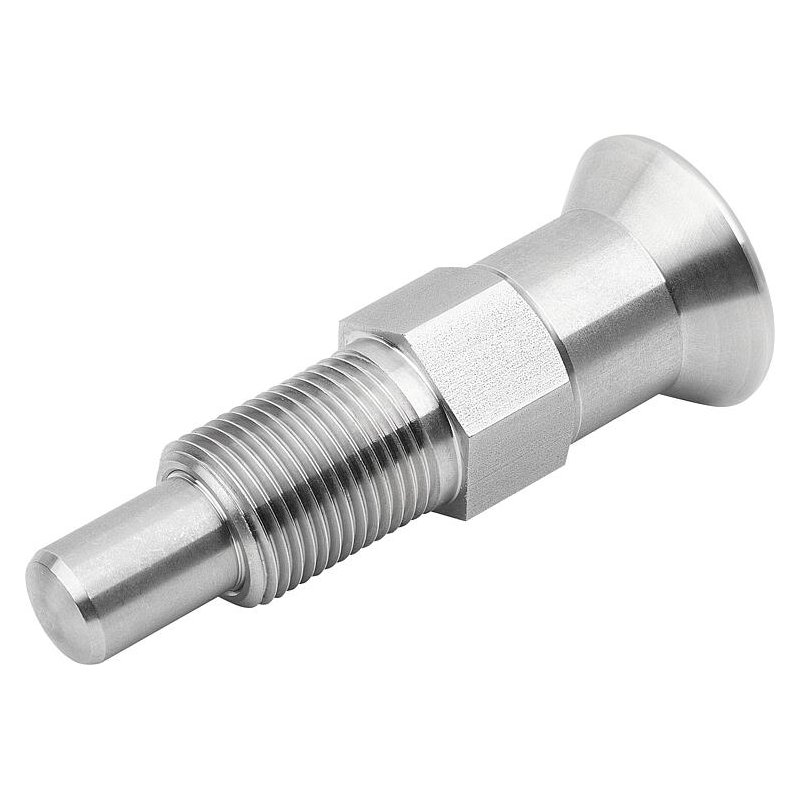

03089_A – Paslanmaz çelik kilitleme pimi, paslanmaz çelik mantar kavrama ve uzatılmış kilitleme pimi ile, kilitleme oluğu ve kilit somunu yok

Açıklama

Ürün açıklaması:

Kilitleme bulonları, kilitleme konumunun enine kuvvetler tarafından değiştirilmesinin önleneceği yerlerde kullanılır. Ancak bulon elle çıkartıldıktan sonra başka bir kilitleme konumuna geçilebilir. Çıkartma uzun süre boyunca yapılacaksa ve kilitleme piminin geri sıçraması önlenecekse, Form C veya Form D kullanılmalıdır.

Paslanmaz çelik versiyon A1:
Dişli manşon ve mantar tutamak 1.4305.
Kilitleme pimi sertleştirilmiş 1.4034.
Kilitleme pimi sertleştirilmemiş 1.4305.
Paslanmaz çelik versiyon A4:
Dişli kovan, mantar tutamak ve kilitleme pimi 1.4404.

Paslanmaz çelik versiyon A1:
Dişli manşon ve mantar tutamak yalın.
Kilitleme pimi sertleştirilmiş ve taşlanmış, yalın.
Kilitleme pimi sertleştirilmemiş ve taşlanmamış, parlak.
Paslanmaz çelik model A4:
Dişli kovan yalın.
Mantar tutamak yalın veya kumlanmış.
Kilitleme pimi topraklanmış ve kimyasal olarak nikel kaplanmıştır.
Kilitleme pimi topraklamış, yalın.

Kullanılan malzemeler geniş bir uygulama yelpazesine olanak sağlar.
Çok yüksek korozyon direncine sahip gereksinimler için A4 paslanmaz çelikten üretilen indeksleme pistonları önerilir.

Ara halkalar 03089.
İnce duvarlı parçalar için sabitleme kitleri 03094-10.

Burada bilgiler toplu halde PDF olarak sunulur:

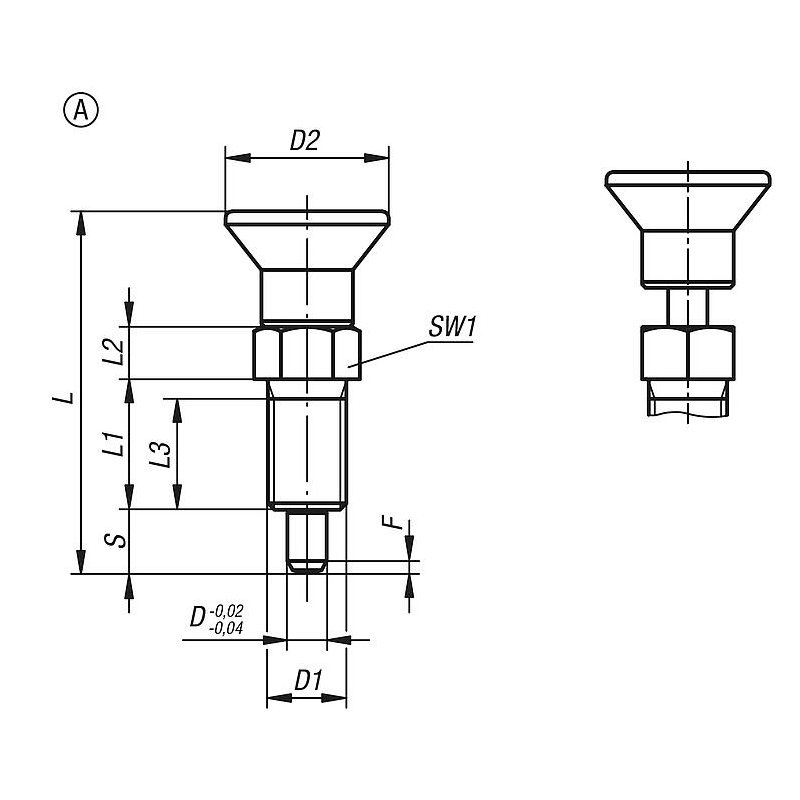

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Bu ürünün adı aynı zamanda İndeksleme pistonu, Yaylı piston, Kilitleme pimi, İndeks pimi, Çekmeli pim, Yaylı kilitleme pimi, Konumlandırma pimi, Yaylı indeks pimi, Kulplu indeks pimi gibi isimler olmaktadır.
