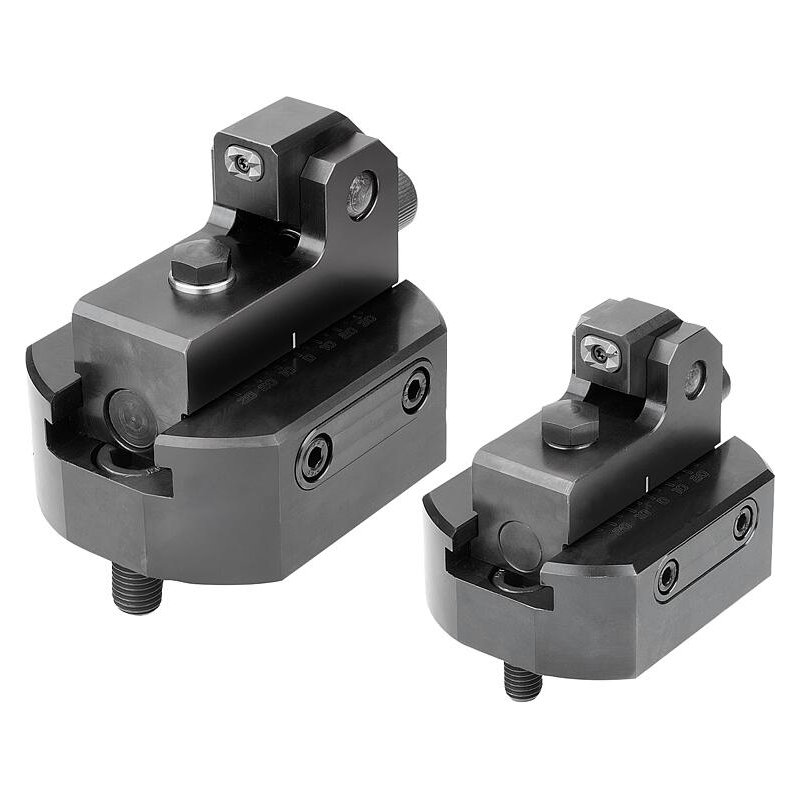

04486 – Aşağı çekmeli bağlama sistemi için kavrama uçlu bağlama pabucu

Açıklama

Ürün açıklaması:

Ön işlemde doğrudan bağlama ve ham parçaları işlemek için kavrama uçlu ve aşağı çekme etkili bağlama pabucu.

Çelik.

Ana gövde karartılmış.
Kavrama ucu sertleştirilmiştir.

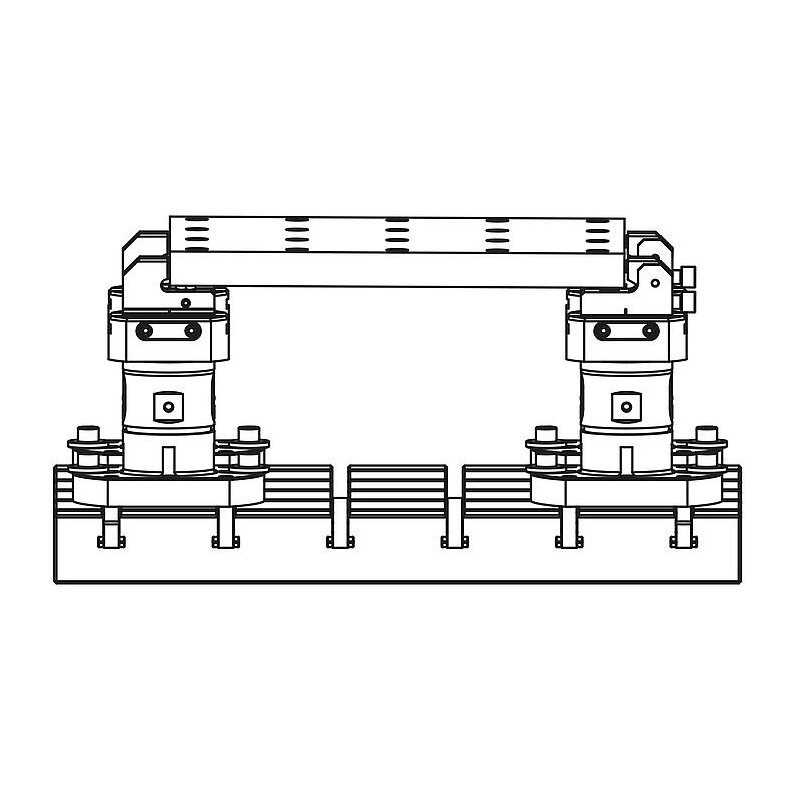

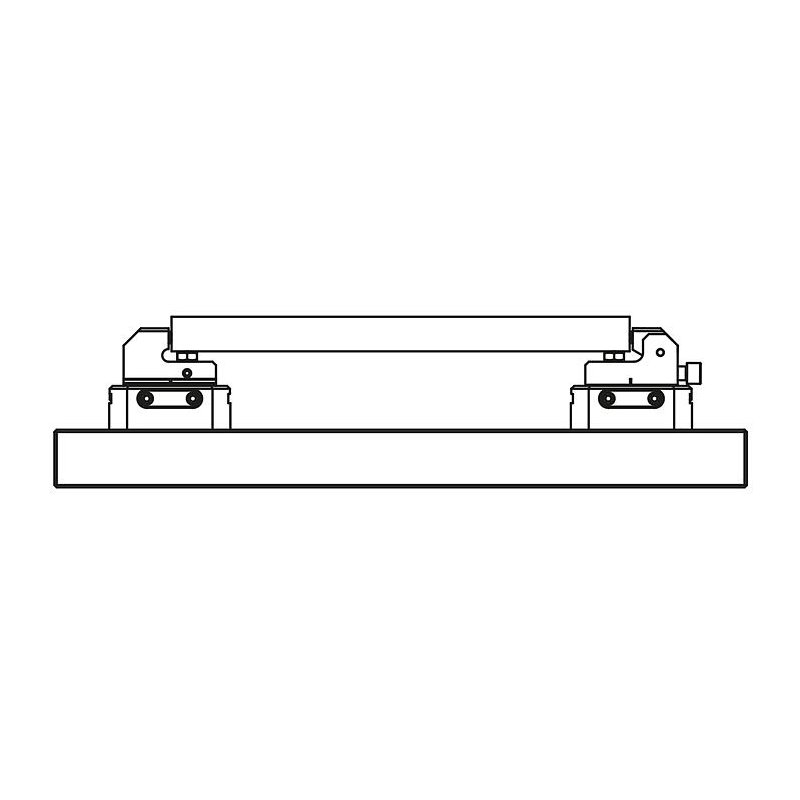

Son derece sağlam yapısı, yüksek tutma gücü ve kompakt tasarımı sayesinde aşağı çekme etkili bağlama pabucu, 5 eksenli modüler bağlama sistemi ile ön işleme doğrudan bağlama (OP10) ve herhangi bir paneli ve diğer iş parçalarını bağlamak için uygundur.
İki sistem boyutu ve bağlama sisteminin kademesiz ayarı sayesinde her boyutta iş parçası bağlanabilir.

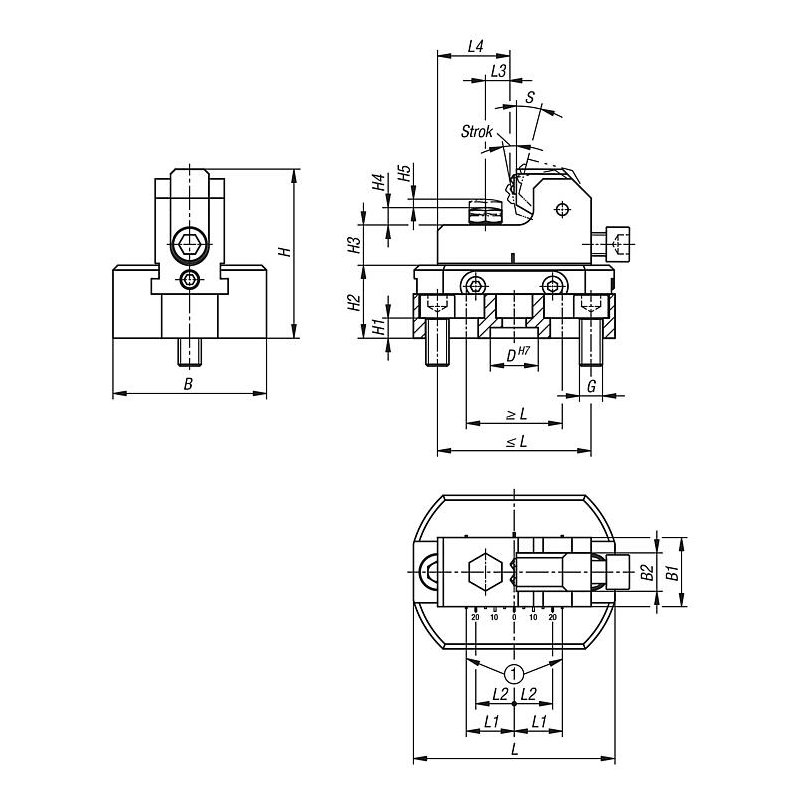

İş parçasının bağlama yüksekliği, çeşitli konum ayakları ve ince ayar ile istenen şekilde ayarlanabilir.

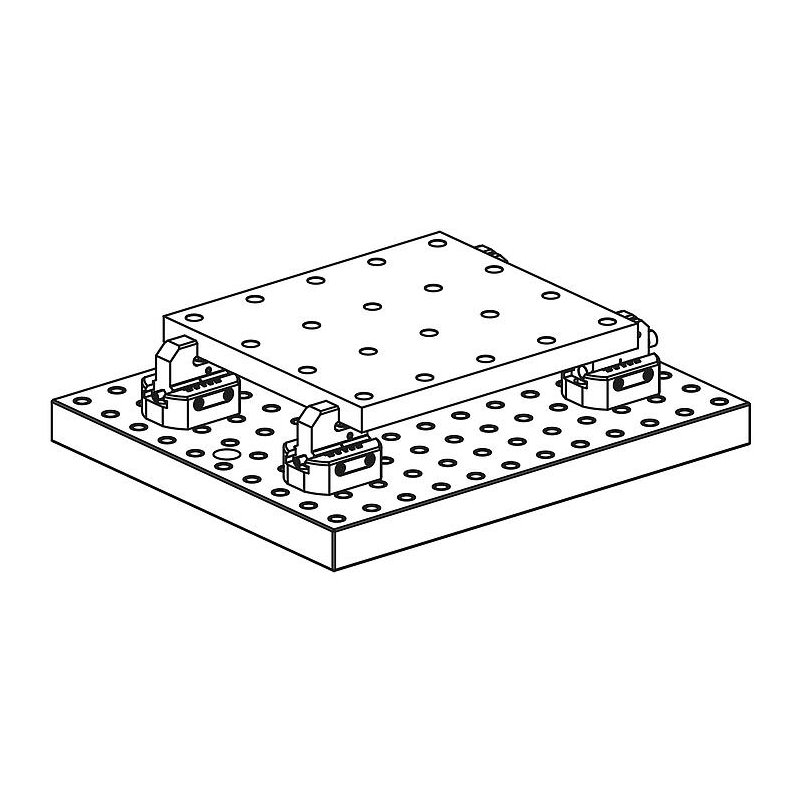

Izgara plakaları (kılavuz ebat 40/50) ve UNILOCK sıfır nokta germe sistemi için arabirim standart olarak entegre edilmiştir.

– Aşağı çekme etkisi.
– Yatay ayar.
– Farklı iş parçası destek yükseklikleri mümkündür.
– Bağlama yüksekliği için entegre hassas ayar.

– 02040 konum ayakları.
– 04486-04 aşağı çekerek bağlama sistemi için adaptör plakası.
– 04486-05 adaptasyon halkaları.

Kavrama uçlu 1 adet bağlama pabucu.
1 adet konum ayağı 02040-2081.
