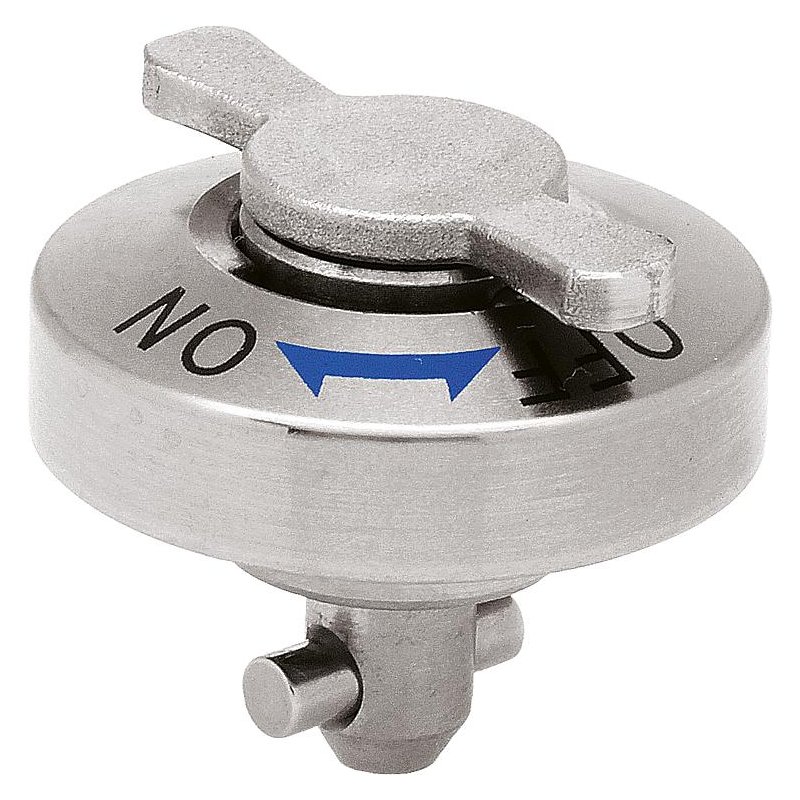

05591 – Döner sıkıştırma sürgüsü, yassı

Açıklama

Malzeme:

Gövde, paslanmaz çelik.
Bulon çelik.
Pim paslanmaz çelik.
Döner başlık, paslanmaz çelik.

Gövde yalın.
Bulon nikel kaplama.
Pim yalın.
Döner başlık, paslanmaz çelik, yalın.

Sabitleme cıvataları M2 veya M3 birlikte teslim edilir.

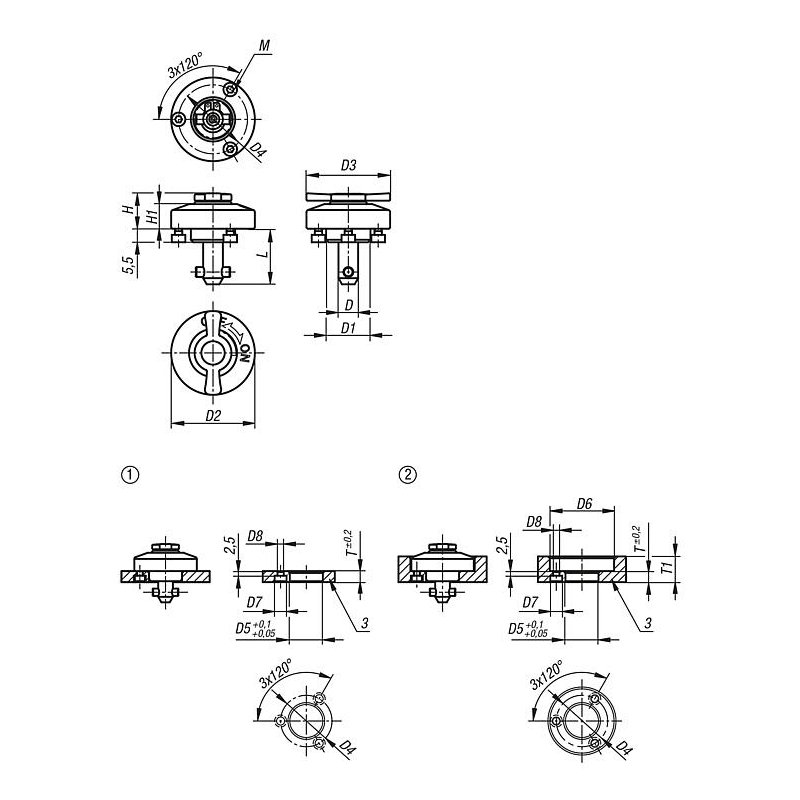

Montaj seçeneği 1 panel kalınlığı 6 veya 12 mm için.
Montaj seçeneği 2 panel kalınlığı > 12 ila 20 mm için.

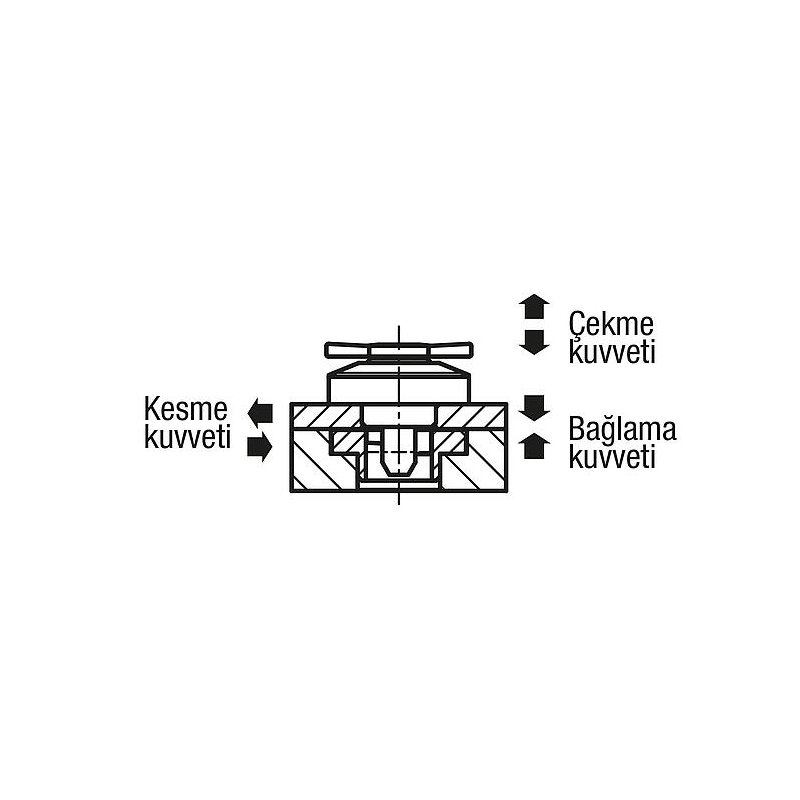

Tutma kuvveti aşılırsa, paneller arasında 0,1 mm’den fazla bir boşluk oluşur.

Sıkıştırma plakaları 05592
