05596-60 – Düğmeli plastik yaylı kilitler, döndürülebilir

Açıklama

Malzeme:

PC/ABS.

Siyah, krom kaplama, beyaz veya bej.

Bu yaylı kilitler gömülü düğme ile kapılara, kapaklara ve başlıklara aynı seviyede monte edilmek üzere tasarlanmıştır.
Montaj dirseği, uygun bir kapatma alanı mevcut olmadığında dayanma noktası olarak hizmet eder.
Alevlenebilirlik: UL94-HB listelenmiş.
Somunun sıkılması için maks. torku: 4,2 Nm.

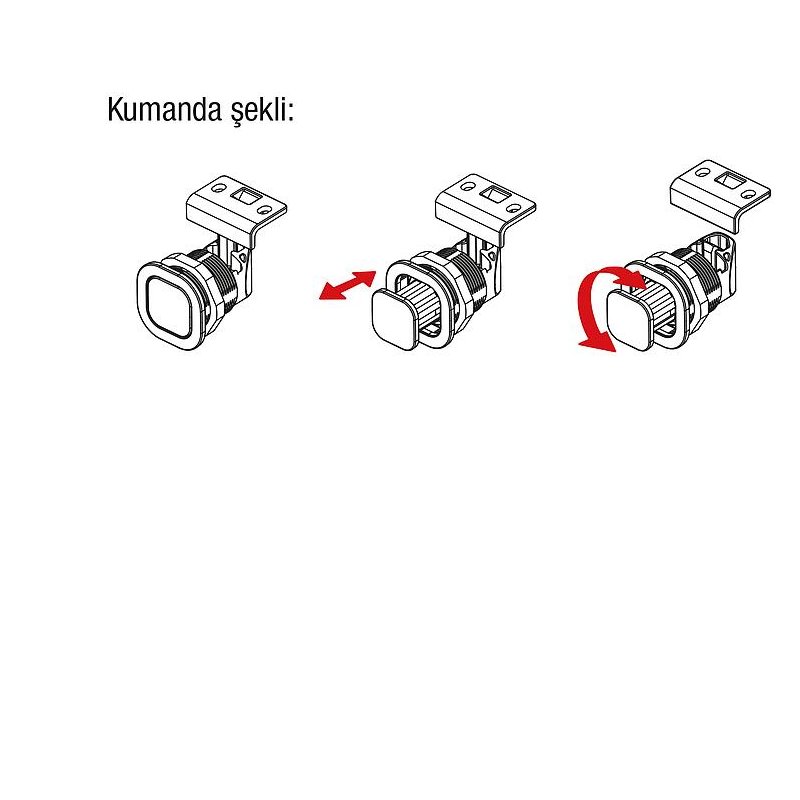

Tetiklenmemiş durumda düğme gövde ile aynı seviyededir. Tetikleme elemanına basılmasıyla dışarıya zıplar ve kilit sola veya sağa döndürülerek açılabilir.
Kilitleme, kapının bastırılarak kapatılmasıyla otomatik olarak sağlanır. Tetiklenmemiş durumu elde etmek için düğmeye yeniden basın.

– Otomobil endüstrisi
– Tıp teknolojisi
– Makine yapımı
– Bot ve gemi inşası
– Havacılık ve uzay endüstrisi
– Mobilya endüstrisi

1. Taslağa uygun olarak bir montaj kesiti oluşturun.
2. Montaj dirseğini yerleştirme.
3. Montaj somunu yardımıyla arka taraftan sabitleme.

Montaj somunu ve montaj dirseği teslimat kapsamında yer almaktadır.
Montaj dirseği için vidalar (M5) teslimat kapsamında yer almaz.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
