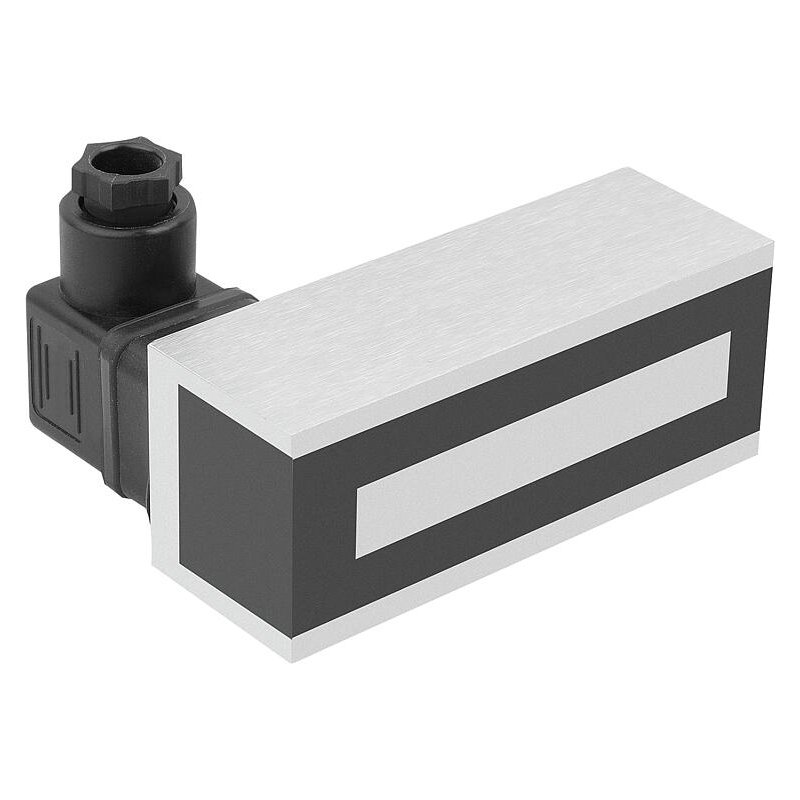

09131 – Dikdörtgen mıknatıslar (elektromıknatıslar)

Açıklama

Malzeme:

Gövde çelik.
Plastik bobin gövdesi

Elektromıknatıslar doğru akım ile çalıştırılır. Bu, çekirdekteki bobin aracılığıyla bir manyetik alan oluşturur. Voltajı kapattıktan sonra kuvvet alanı tekrar kaybolur.

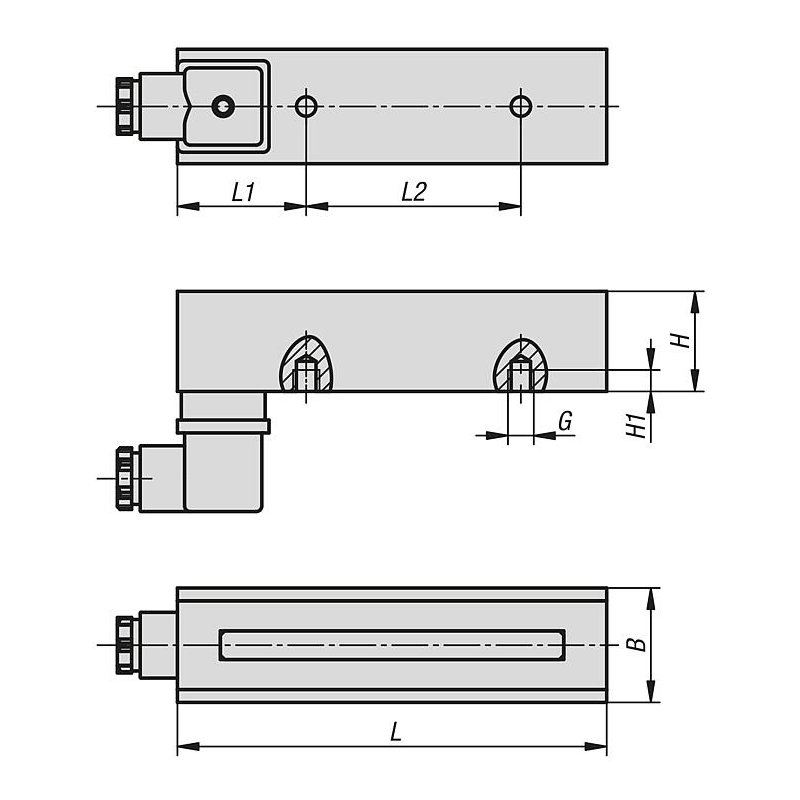

Elektromıknatıslar arka taraftaki dişler kullanılarak takılır. Dişli deliklerin sayısı farklıdır. L2 mesafesi, dişli delikler arasındaki ilgili mesafedir.
Elektrik bağlantısı EN 175301-803 (eski DIN 43650) uyarınca DIN valf konektörü üzerinden yapılır. Telleri doğrudan bağlamak için bunun üzerine PIN’ler takılır.
Belirtilen tutma kuvvetleri malzeme kalınlığına ve malzemenin yüzey pürüzlülüğüne bağlı olarak daha düşük olabilir.

Voltaj: 24V DC.
Koruma sınıfı: IP 65’e kadar.
Sıcaklık aralığı: 180 °C’ye kadar (yalıtım sınıfı H).

Elektromıknatıslar, ferromanyetik iş parçalarını tutmak, taşımak ve sabitlemek için kullanılır.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
