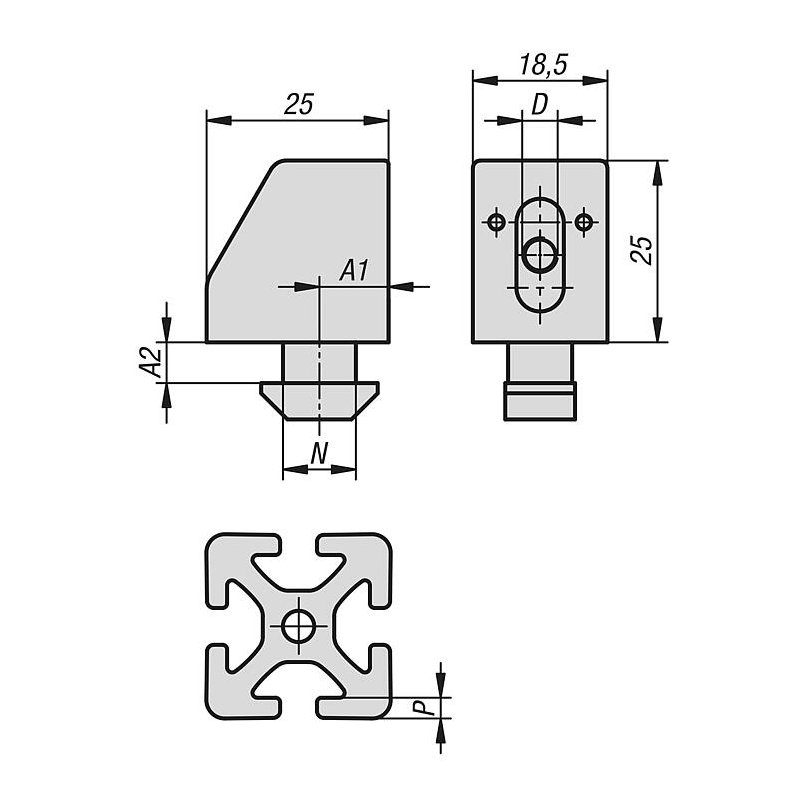

10350 – Yüzey elemanları için tutucu (Multiblock 25) tip B ve tip I

Açıklama

Malzeme:

Plastik PA tutucu, cam elyaf takviyeli.
Çelik somun.

Tutucu siyah veya gri, RAL 7042 benzeri.
Galvanizli somun.

Tutucular, yüzey elemanlarının alüminyum profillere takılmasını kolaylaştırır.
Tutucu, profil kanalının içine herhangi bir konumda döndürülebilir. Hafif plastik yüzey elemanları (akrilik cam, kompozit paneller) veya kaplama sacları bu tutuculara monte edilebilir. Bunu yapmak için, yüzey elemanlarında tutucuya vidalandıkları bir delik bulunmalıdır. Tutucudaki somun, belirli bir tolerans telafisinin mümkün olması için uzunlamasına delik aracılığıyla hareket ettirilebilir.
Tutucuya ek mesafe parçaları takılabilir. Böylece farklı kalınlıklardaki yüzey elemanlarının alüminyum profil ile aynı hizada vidalanması için profil kenarı ile arada farklı mesafeler ayarlanabilir.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
